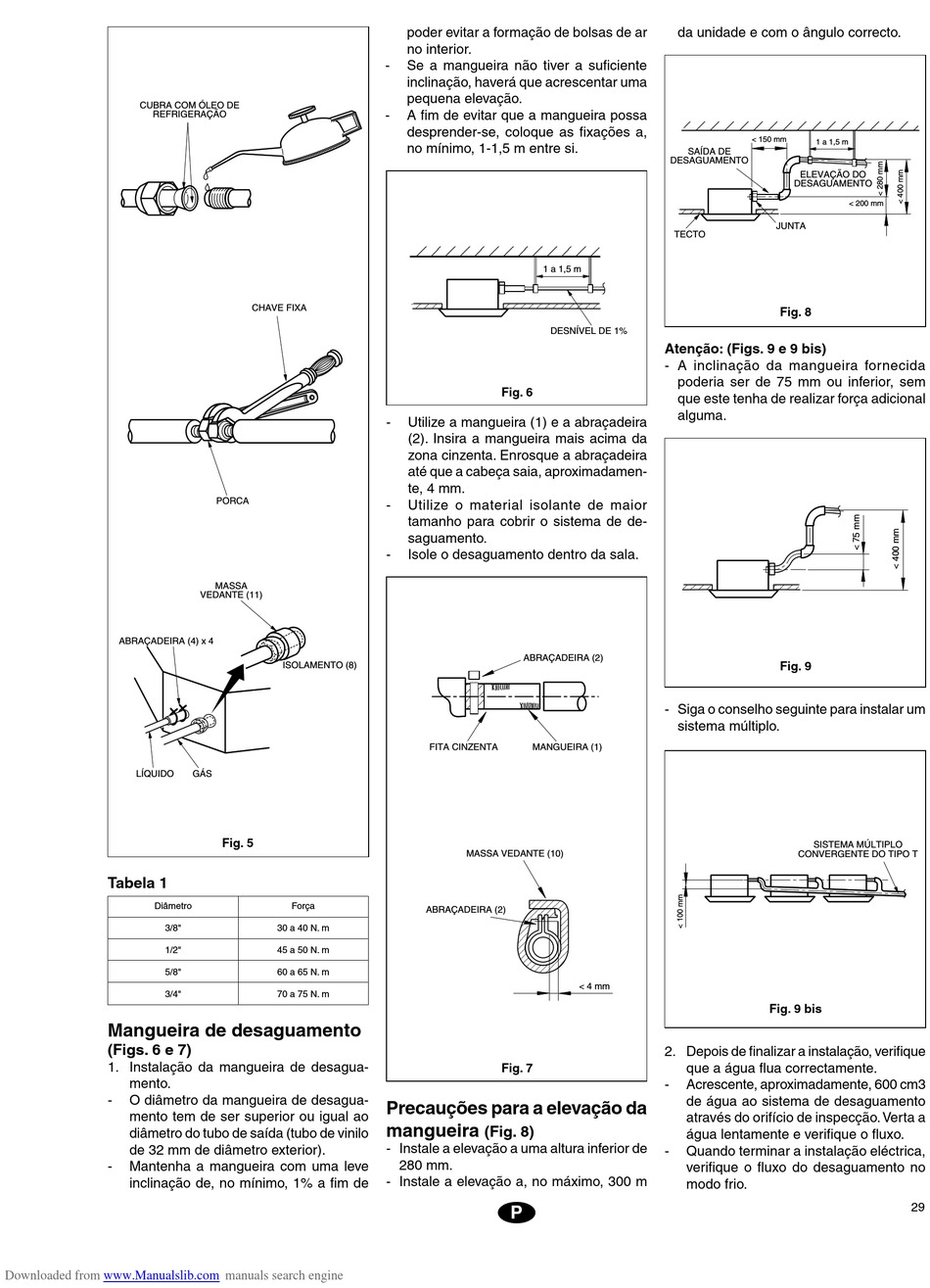

Tabela 1
Diâmetro
3/8"
1/2"
5/8"
3/4"
Mangueira de desaguamento
(Figs. 6 e 7)
1. Instalação da mangueira de desagua-
mento.
- O diâmetro da mangueira de desagua-
mento tem de ser superior ou igual ao
diâmetro do tubo de saída (tubo de vinilo
de 32 mm de diâmetro exterior).
- Mantenha a mangueira com uma leve
inclinação de, no mínimo, 1% a fim de
Downloaded from www.Manualslib.com
-
-
����������
-
�����
-
-
�����
������������
��������������
Fig. 5
Força
30 a 40 N. m
45 a 50 N. m
60 a 65 N. m
70 a 75 N. m
Precauções para a elevação da
mangueira
- Instale a elevação a uma altura inferior de
- Instale a elevação a, no máximo, 300 m
manuals search engine
poder evitar a formação de bolsas de ar
no interior.
Se a mangueira não tiver a suficiente
inclinação, haverá que acrescentar uma
pequena elevação.
A fim de evitar que a mangueira possa
desprender-se, coloque as fixações a,
no mínimo, 1-1,5 m entre si.
���������
��������������
Fig. 6
Utilize a mangueira (1) e a abraçadeira
(2). Insira a mangueira mais acima da
zona cinzenta. Enrosque a abraçadeira
até que a cabeça saia, aproximadamen-
te, 4 mm.
Utilize o material isolante de maior
tamanho para cobrir o sistema de de-
saguamento.
Isole o desaguamento dentro da sala.
���������������
������������� �������������
������������������
���������������
������
Fig. 7
(Fig. 8)
280 mm.
P
da unidade e com o ângulo correcto.
��������
���������
��������
������������
�����������
������������
��������
�����
�����
Fig. 8
Atenção: (Figs. 9 e 9 bis)
- A inclinação da mangueira fornecida
poderia ser de 75 mm ou inferior, sem
que este tenha de realizar força adicional
alguma.
Fig. 9
- Siga o conselho seguinte para instalar um
sistema múltiplo.
����������������
���������������������
Fig. 9 bis
2. Depois de finalizar a instalação, verifique
que a água flua correctamente.
- Acrescente, aproximadamente, 600 cm3
de água ao sistema de desaguamento
através do orifício de inspecção. Verta a
água lentamente e verifique o fluxo.
- Quando terminar a instalação eléctrica,
verifique o fluxo do desaguamento no
modo frio.
