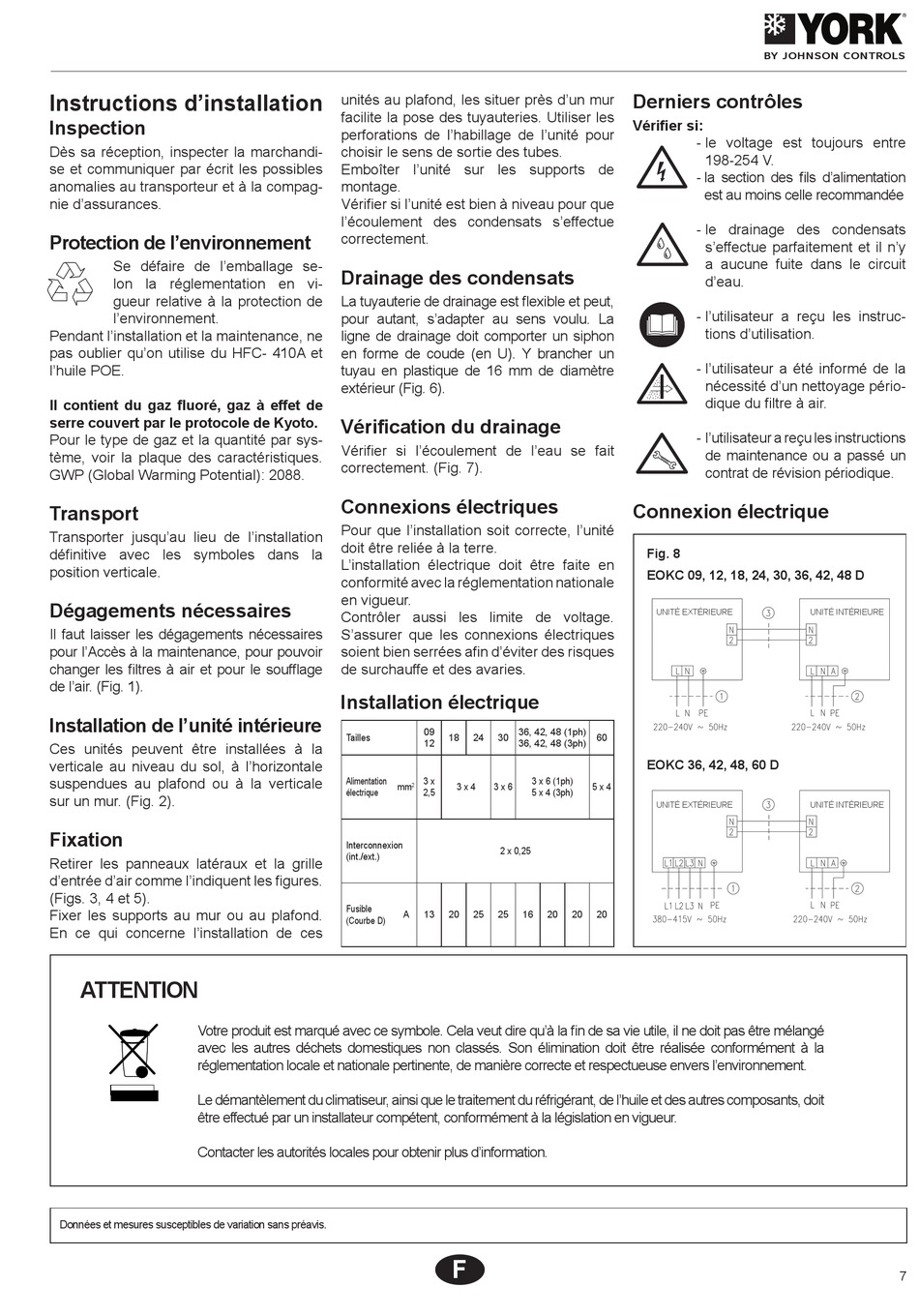

Instructions d'installation
Inspection
Dès sa réception, inspecter la marchandi-
se et communiquer par écrit les possibles
anomalies au transporteur et à la compag-
nie d'assurances.
Protection de l'environnement
Se défaire de l'emballage se-
lon la réglementation en vi-
gueur relative à la protection de
l'environnement.
Pendant l'installation et la maintenance, ne
pas oublier qu'on utilise du HFC- 410A et
l'huile POE.
Il contient du gaz fluoré, gaz à effet de
serre couvert par le protocole de Kyoto.
Pour le type de gaz et la quantité par sys-
tème, voir la plaque des caractéristiques.
GWP (Global Warming Potential): 2088.
Transport
Transporter jusqu'au lieu de l'installation
définitive avec les symboles dans la
position verticale.
Dégagements nécessaires
Il faut laisser les dégagements nécessaires
pour l'Accès à la maintenance, pour pouvoir
changer les filtres à air et pour le soufflage
de l'air. (Fig. 1).
Installation de l'unité intérieure
Ces unités peuvent être installées à la
verticale au niveau du sol, à l'horizontale
suspendues au plafond ou à la verticale
sur un mur. (Fig. 2).
Fixation
Retirer les panneaux latéraux et la grille
d'entrée d'air comme l'indiquent les figures.
(Figs. 3, 4 et 5).
Fixer les supports au mur ou au plafond.
En ce qui concerne l'installation de ces
ATTENTION
Votre produit est marqué avec ce symbole. Cela veut dire qu'à la fin de sa vie utile, il ne doit pas être mélangé
avec les autres déchets domestiques non classés. Son élimination doit être réalisée conformément à la
réglementation locale et nationale pertinente, de manière correcte et respectueuse envers l'environnement.
Le démantèlement du climatiseur, ainsi que le traitement du réfrigérant, de l'huile et des autres composants, doit
être effectué par un installateur compétent, conformément à la législation en vigueur.
Contacter les autorités locales pour obtenir plus d'information.
Données et mesures susceptibles de variation sans préavis.
unités au plafond, les situer près d'un mur
facilite la pose des tuyauteries. Utiliser les
perforations de l'habillage de l'unité pour
choisir le sens de sortie des tubes.
Emboîter l'unité sur les supports de
montage.
Vérifier si l'unité est bien à niveau pour que
l'écoulement des condensats s'effectue
correctement.
Drainage des condensats
La tuyauterie de drainage est flexible et peut,
pour autant, s'adapter au sens voulu. La
ligne de drainage doit comporter un siphon
en forme de coude (en U). Y brancher un
tuyau en plastique de 16 mm de diamètre
extérieur (Fig. 6).
Vérification du drainage
Vérifier si l'écoulement de l'eau se fait
correctement. (Fig. 7).
Connexions électriques
Pour que l'installation soit correcte, l'unité
doit être reliée à la terre.
L'installation électrique doit être faite en
conformité avec la réglementation nationale
en vigueur.
Contrôler aussi les limite de voltage.
S'assurer que les connexions électriques
soient bien serrées afin d'éviter des risques
de surchauffe et des avaries.
Installation électrique
09
Tailles
18
24
30
12
Alimentation
3 x
mm
3 x 4
3 x 6
2
électrique
2,5
Interconnexion
2 x 0,25
(int./ext.)
Fusible
A
13
20
25
25
(Courbe D)
F
Derniers contrôles
Vérifier si:
Connexion électrique
Fig. 8
EOKC 09, 12, 18, 24, 30, 36, 42, 48 D
UNITÉ EXTÉRIEURE
36, 42, 48 (1ph)
60
36, 42, 48 (3ph)
EOKC 36, 42, 48, 60 D
3 x 6 (1ph)
5 x 4
5 x 4 (3ph)
UNITÉ EXTÉRIEURE
16
20
20
20
by johnson controls
- le voltage est toujours entre
198-254 V.
- la section des fils d'alimentation
est au moins celle recommandée
- le drainage des condensats
s'effectue parfaitement et il n'y
a aucune fuite dans le circuit
d'eau.
- l'utilisateur a reçu les instruc-
tions d'utilisation.
- l'utilisateur a été informé de la
nécessité d'un nettoyage pério-
dique du filtre à air.
- l'utilisateur a reçu les instructions
de maintenance ou a passé un
contrat de révision périodique.
UNITÉ INTÉRIEURE
UNITÉ INTÉRIEURE
7
