Tabelle 1
Duchmesser
3/8"
1/2"
5/8"
3/4"

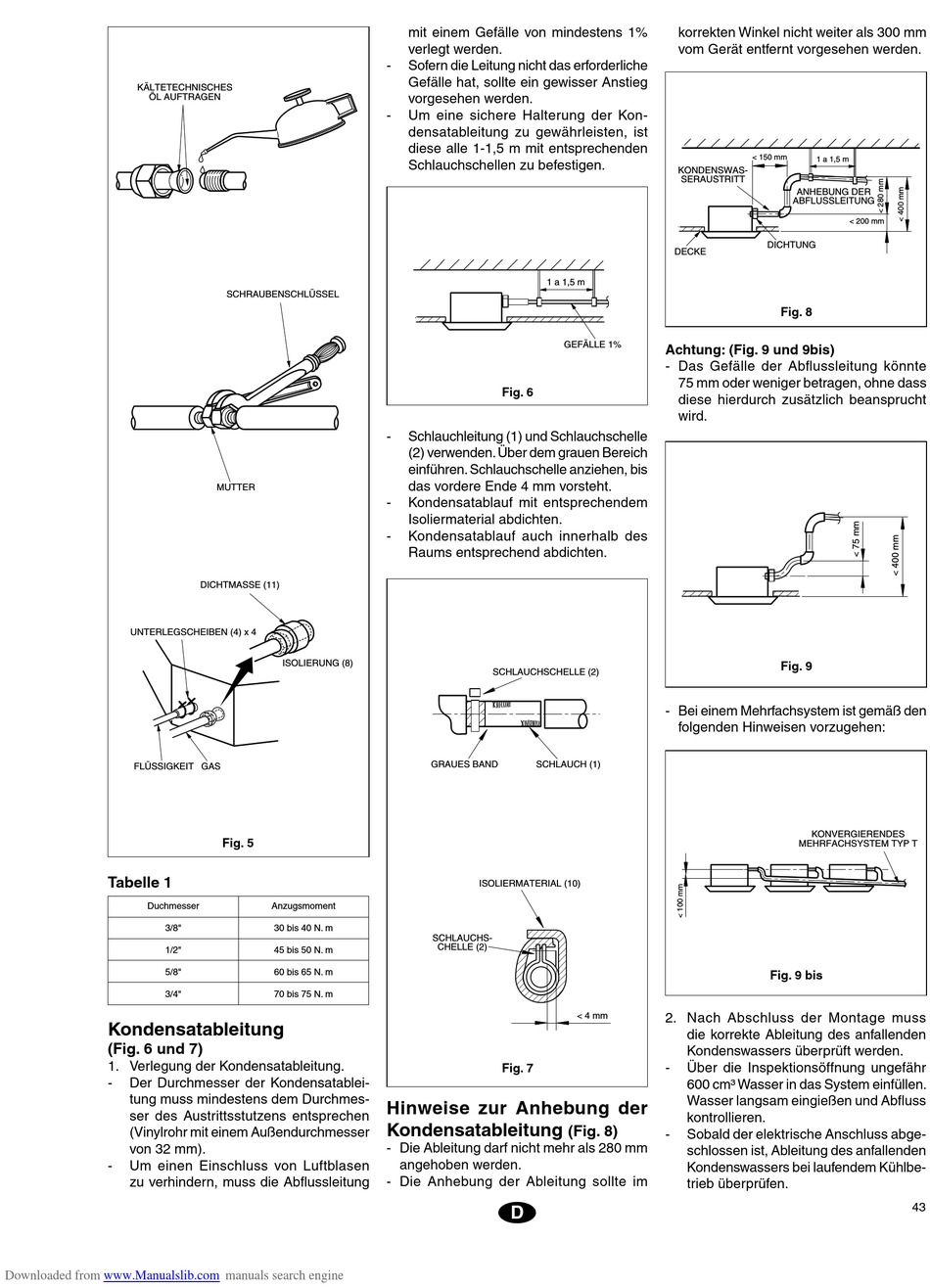

Kondensatableitung

(Fig. 6 und 7)
1. Verlegung der Kondensatableitung.
-
Der Durchmesser der Kondensatablei-
tung muss mindestens dem Durchmes-
ser des Austrittsstutzens entsprechen
(Vinylrohr mit einem Außendurchmesser
von 32 mm).
-
Um einen Einschluss von Luftblasen
zu verhindern, muss die Abflussleitung
Downloaded from
www.Manualslib.com
-
-
������������������
-
������
-
-
���������������
��������������
���
Fig. 5
Anzugsmoment
30 bis 40 N. m
45 bis 50 N. m
60 bis 65 N. m
70 bis 75 N. m
Hinweise zur Anhebung der
Kondensatableitung
- Die Ableitung darf nicht mehr als 280 mm
- Die Anhebung der Ableitung sollte im
manuals search engine
mit einem Gefälle von mindestens 1%
verlegt werden.
Sofern die Leitung nicht das erforderliche
Gefälle hat, sollte ein gewisser Anstieg
vorgesehen werden.
Um eine sichere Halterung der Kon-
densatableitung zu gewährleisten, ist
diese alle 1-1,5 m mit entsprechenden
Schlauchschellen zu befestigen.
���������
����������
Fig. 6
Schlauchleitung (1) und Schlauchschelle
(2) verwenden. Über dem grauen Bereich
einführen. Schlauchschelle anziehen, bis
das vordere Ende 4 mm vorsteht.
Kondensatablauf mit entsprechendem
Isoliermaterial abdichten.
Kondensatablauf auch innerhalb des
Raums entsprechend abdichten.
�������������������
�����������
������������
��������������������
����������
����������
������
Fig. 7
(Fig. 8)
angehoben werden.
D
korrekten Winkel nicht weiter als 300 mm
vom Gerät entfernt vorgesehen werden.
��������
���������
�����������
�����������
������������
��������������
��������
��������
�����
Fig. 8
Achtung: (Fig. 9 und 9bis)
- Das Gefälle der Abflussleitung könnte
75 mm oder weniger betragen, ohne dass
diese hierdurch zusätzlich beansprucht
wird.
Fig. 9
- Bei einem Mehrfachsystem ist gemäß den
folgenden Hinweisen vorzugehen:
���������������
��������������������
Fig. 9 bis
2. Nach Abschluss der Montage muss
die korrekte Ableitung des anfallenden
Kondenswassers überprüft werden.
-
Über die Inspektionsöffnung ungefähr
600 cm³ Wasser in das System einfüllen.
Wasser langsam eingießen und Abfluss
kontrollieren.
-
Sobald der elektrische Anschluss abge-
schlossen ist, Ableitung des anfallenden
Kondenswassers bei laufendem Kühlbe-
trieb überprüfen.
43
