In den folgenden Grafiken ist die räumliche Verteilung des Feldgradienten
entlang der Z-Achse des Magneten (rechte/linke Achse in Bezug auf die
Vorderansicht des Magneten) dargestellt.
•
•
•
32 / 56 Kapitel 3
•
•
•

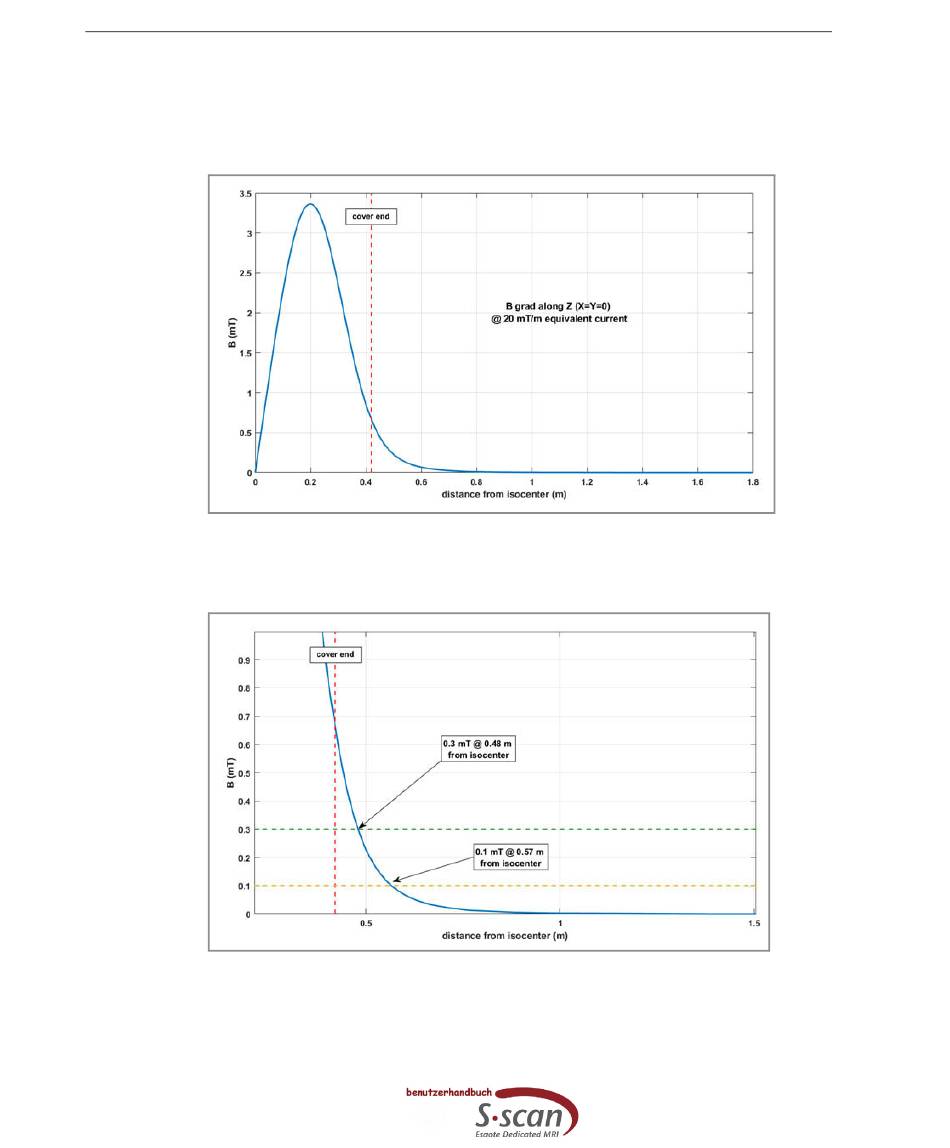

Abb. 3.11 - Räumliche Verteilung des magnetischen Feldgradienten entlang der
Z-Achse
Abb. 3.12 - Räumliche Verteilung des magnetischen Feldgradienten entlang der
Z-Achse: Detail auf der Höhe der Abdeckungen des Systems
