Systemelektronik
Die elektronischen Bauteile sind in der Elektronikbox und in der
Magnet-Einheit angeordnet, wie folgender Abbildung zu entnehmen ist:
Stromversorgung
Bestehend aus:
1
2
3
PC
Bestehend aus:
1
2
•
•
•
6 / 20
Kapitel 5
•
•
•

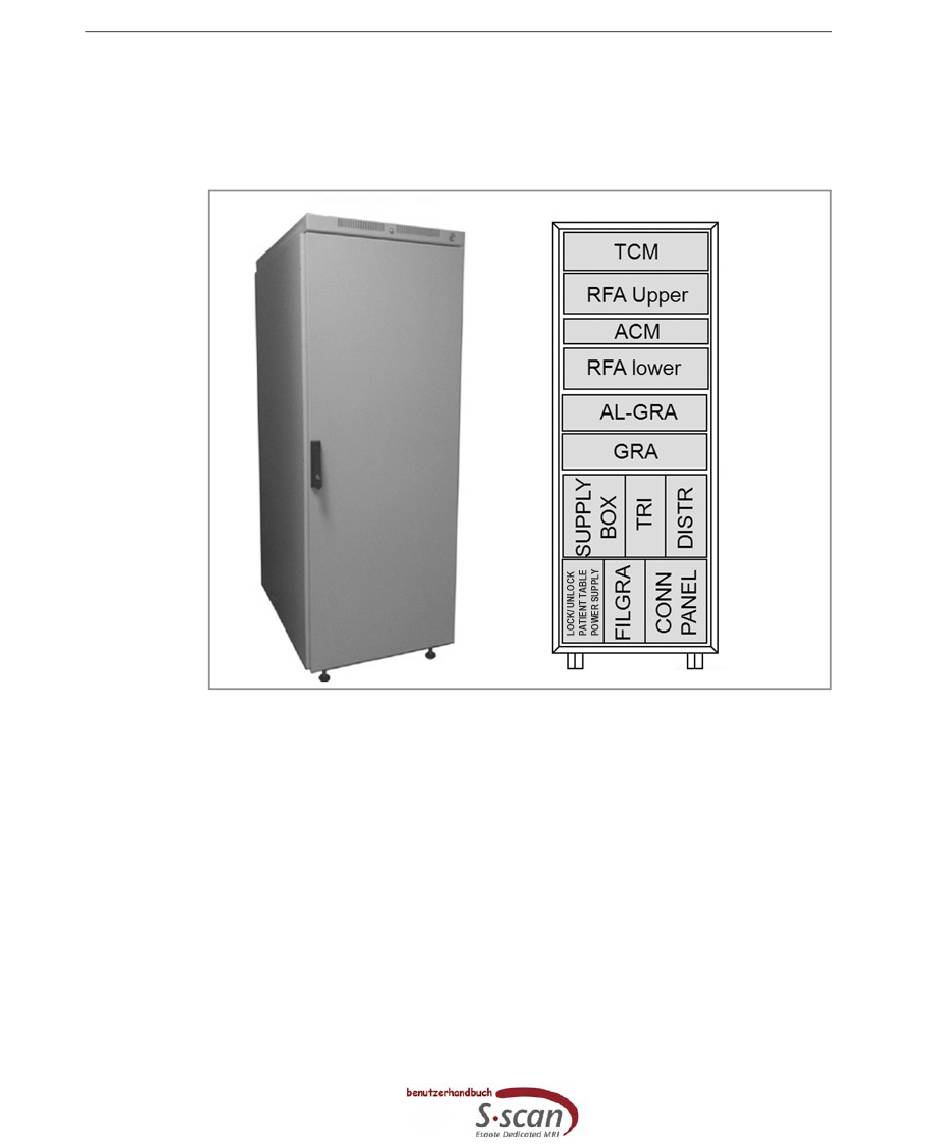

Abb. 5.2 - Detailinformationen zur Elektronik
einem Fehlerstromschutzschalter.
TRI – ein Isolationstrafo zur Beschränkung der Erdschlussströme
gemäß Norm EN 60601-1 und nachfolgenden Änderungen, für
permanent installierte medizinische Systeme
DISTR - mit Netzfilter ausgestattete Einheit, die als Verteilerdose zur
Stromversorgung der verschiedenen Module fungiert.
Handelsüblicher Rechner mit PCI Bus
SDSP-Karte mit folgenden Funktionen:
•
Steuerung der ACM-Karte
