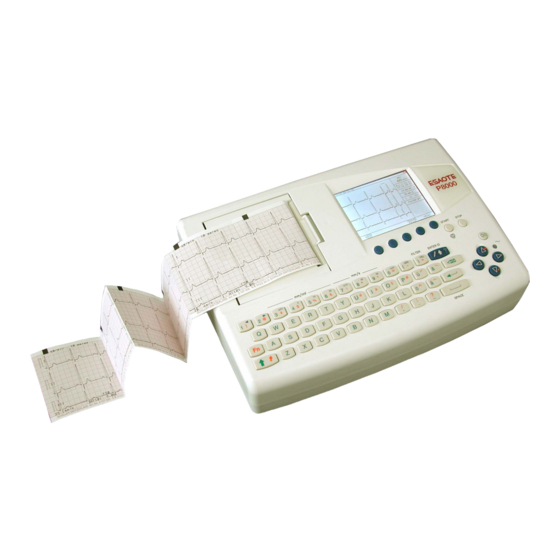

esaote P8000 Bedienungsanleitung
3/12-kanal ekg-gerät
Inhaltsverzeichnis
Inhaltsverzeichnis
Verwandte Anleitungen für esaote P8000
Inhaltszusammenfassung für esaote P8000
- Seite 1 P8000 P8000 3/12-Kanal EKG-Gerät Bedienungsanleitung...
-
Seite 2: Verkaufs- Und Service-Informationen
Verkaufs- und Service-Informationen ESAOTE besitzt ein weltweites Netz von Kundendienst-, Verkaufs- und Bera- tungsstellen. Fragen Sie bei der nächsten ESAOTE-Niederlassung nach Ihrer lo- kalen Vertretung. Eine vollständige Liste aller Vertretungen und Niederlassungen finden Sie auf unserer Internet-Site: http://www.esaote.com Vertrieb: ESAOTE S.P.A Tel.: +39 055 4229 1... -
Seite 3: Inhaltsverzeichnis
2.1.1 Standard-Komponenten ..............8 2.1.2 Optionen..................... 8 Bedienungsübersicht ............9 2.2.1 Funktionen ..................9 2.2.2 Wichtigste Elemente des P8000 ............10 2.2.3 Rückseite ..................10 Tastatur ................11 LCD ..................13 Bedienung ..........14 Inbetriebnahme ..............14 3.1.1 Gerät anschliessen und einschalten ..........14 3.1.2... - Seite 4 4.4.3 Einstellungen für Anzeige (und manuellen Ausschrieb) ....27 Speicher (Option)..............29 4.5.1 Übertragung von Aufnahmen............30 Einstellungen ..........31 Zugriff auf das Einstellungsmenü........31 5.1.1 Navigieren in den Einstellungsbildern..........31 EKG-Einstellung ..............32 5.2.1 Ausschrieb Format 1 und 2 interner Drucker ........33 5.2.2 Ausschrieb Format 1 und 2 externer Drucker ........
-
Seite 5: Sicherheitshinweise
Der Betreiber ist verantwortlich für die Einhaltung der gültigen Unfallverhütungs- und Sicherheitsvorschriften. Bestimmungsgemässe Verwendung Das P8000 ist ein 3/12-Kanal-EKG-Gerät für die Aufzeichnung, die Analyse und die Auswertung von EKG-Aufnahmen. Aufnahmen mit dem P8000 können als Diagnosehilfe für Herzfunktionen und den Zustand des Herzens dienen. Es ist für alle Patienten beider Geschlechter sowie aller Rassen und Altersgruppen geeig- net. -
Seite 6: Sicherheitsbewusstes Arbeiten
Sicherheitshinweise Sicherheitsbewusstes Arbeiten Sicherheitsbewusstes Arbeiten Die Betriebsanleitung, insbesondere diese Sicherheitshinweise, lesen und diese Anweisungen einhalten. Während einer Defibrillation darf das Gehäuse des Geräts nicht berührt werden. Es ist sicherzustellen, dass weder der Patient noch die leitfähigen Teile des Pa- tientenanschlusses oder der Elektroden (auch der neutralen Elektrode) mit ande- ren leitfähigen Gegenständen (auch wenn diese geerdet sind) in Berührung kom- men. -
Seite 7: Betrieb Mit Anderen Geräten
Sicherheitshinweise Bedienungsanleitung Betrieb mit anderen Geräten Betrieb mit anderen Geräten Verwenden Sie nur das von ESAOTE gelieferte oder empfohlene Zubehör und Verbrauchsmaterial. Die Verwendung von Fremdzubehör oder -verbrauchsmaterial kann zu Verletzungen, ungenauen Informationen und/oder einer Beschädigung des Geräts führen. Zubehör, das an die analogen und digitalen Schnittstellen angeschlossen wird, muss gemäss den entsprechenden IEC-Normen (z.B. -
Seite 8: Sicherheitshinweise Sicherheitssymbole Und Piktogramme
Referenz zu anderen Anleitungen. ESAOTE Potentialausgleich. CF-Symbol. Das Gerät ist für die interne und externe Anwendung als sicher klassifi- ziert. Es ist aber nur in Kombination mit dem Original-ESAOTE-Patientenkabel defi- brillationsfest! Das Gerät/die Komponente ist wiederverwertbar. Benannte Stelle der CE-Zertifizierung. (TÜV P.S.) -
Seite 9: Garantiebestimmungen
Bedienungsanleitung Garantiebestimmungen Garantiebestimmungen Für Ihr ESAOTE P8000 besteht für die Dauer eines Jahres (ab Kaufdatum) Garantie auf Material- und Fabrikationsfehler. Davon ausgenommen sind Schäden, die durch Unachtsamkeit oder unsachgemässen Gebrauch verursacht werden. Die Garantie erstreckt sich auf den kostenlosen Ersatz des defekten Teils. Eine Haftung für Folge- schäden ist dabei ausgeschlossen. -
Seite 10: Einleitung
Einsatzgebiet 2 Einleitung Einsatzgebiet Das ESAOTE P8000 ist ein 3/12-Kanal-EKG-Gerät für die Aufnahme, Anzeige und Analyse von Ruhe-EKGs. Dank eingehender Studien konnte mit diesem Gerät ein er- gonomisches und klares Hilfsmittel geschaffen werden, das einfach zu bedienen ist, ohne an Funktionalität einzubüssen. Das P8000 besteht aus folgenden Komponen- ten: 2.1.1... -
Seite 11: Bedienungsübersicht
Einleitung Bedienungsanleitung Bedienungsübersicht Bedienungsübersicht Die folgenden vier Anzeigetypen sind verfügbar: Datenerfassung und EKG-Aufnahme In diesem Bild wird das Echtzeit-EKG angezeigt, und ein fortlaufender und/oder au- tomatischer Ausschrieb kann initiiert werden. Beim automatischen Ausschrieb wer- den zehn Sekunden der EKG-Daten analysiert, die Mittelwerte daraus werden gebil- det, und das Ergebnis wird ausgedruckt. -
Seite 12: Wichtigste Elemente Des P8000
(4) Drucker 2.2.3 Rückseite Jede externe Hardware, die an das P8000 angeschlossen werden soll, muss von ESAOTE genehmigt werden. Der Anschluss von Hardware, die nicht von ESAO- TE genehmigt ist, erfolgt auf eigenes Risiko und kann die Aufhebung der Garan- tie zur Folge haben (siehe auch Sicherheitshinweise, Abschnitt 1.6.). -
Seite 13: Tastatur
Einleitung Bedienungsanleitung Tastatur Tastatur ELEKTR. MAN. MENÜ TEST AUSDRUCK (1) Funktionstasten: Die jeweiligen Funktionen dieser Tasten können von Bild zu Bild variieren. Die Funktionen werden jeweils direkt über den Tasten im Bild an- gegeben. Wird über einer Taste nichts angegeben, hat die betreffende Taste in diesem Bild keine Funktion. - Seite 14 Einleitung Tastatur (4) Mit diesen Tasten ("<" und ">" oberhalb der Ziffern 1 und 2) wird zwischen den angezeigten Ableitungsgruppen vor- und zurückgeblättert. (5) Empfindlichkeitsautomatik - automatische Anpassung der Empfindlichkeit für den automatischen Ausschrieb (5 mm/mV oder 10 mm/mV). (6) Auswahl der Empfindlichkeit: 5, 10, oder 20 mm in der Anzeige und im (manu- ellen) Ausschrieb.
-
Seite 15: Lcd
Einleitung Bedienungsanleitung Die Anzeige auf dem Bildschirm hängt vom jeweiligen Vorgang ab. Die oberste und die unterste Zeile enthalten jedoch in allen Bildschirmanzeigen dieselben Angaben: In der obersten Zeile werden Systeminformationen (Zeit, Patient, Stromquelle usw.) angezeigt; in der untersten Zeile werden die Funktionen der Funktionstasten angege- ben. -
Seite 16: Bedienung
(3) RS-232 (siehe Sicherheitshinweise, Abschnitt 1.6) (4) Drucker (siehe Sicherheitshinweise, Abschnitt 1.6) Fig. 3.1 P8000 - Rückwand Spannungseinstellung (2) überprüfen: 115 oder 230 V. Einstellung Netzspannung (siehe Abschnitt 6.4). Stromkabel auf der Rückseite des Geräts einstecken. Die Netz-Kontrollampe (6) leuchtet immer, wenn das Gerät am Stromnetz angeschlossen ist. Wenn das Ge- rät eingeschaltet wird, wird das entsprechende Symbol (7) auf der LCD ange-... -
Seite 17: Batteriebetrieb
3.1.5 Potentialausgleich Über den Potentialausgleichsknopf (siehe Fig. 3.1) auf der Rückseite des Geräts wird das Erdpotential des P8000 mit dem von benachbarten Geräten, die ans Stromnetz angeschlossen sind, ausgeglichen. Verwenden Sie den gemeinsamen Erdungspunkt des Krankenhauses bzw. Gebäudes. Um beim Anschluss eines externen Druckers Leckstrom zu verhindern, stellen Sie sicher, dass entweder das Stromkabel oder der Potentialausgleich des P8000 angeschlossen ist. -
Seite 18: Druckerpapier Einlegen
Inbetriebnahme 3.1.6 Druckerpapier einlegen Wichtig Das Gerät wird ohne eingelegtes Druckerpapier geliefert. Nur Original ESAOTE- Druckerpapier verwenden. Thermopapier ist empfindlich gegenüber Hitze, Feuchtig- keit und chemischen Dämpfen. Es muss deshalb kühl und trocken gelagert werden. Drücke Verriegelung (1) nach rechts. -
Seite 19: Eingabe Patientendaten
Bedienung Bedienungsanleitung Eingabe Patientendaten Eingabe Patientendaten In diesem Bild kann ein neuer Patient erfasst werden, oder die Daten zu einem Pati- enten können geändert werden. Drücken Sie die Patientendaten-Taste. Nachname Vorname Patient Nr. Geb. Datum (tt-mm-jjjj) Alter Geschlecht Grösse Gewicht mmHg Medikation MENÜ... -
Seite 20: Ruhe-Ekg
Ruhe-EKG EKG-Patientenkabel anschliessen 4 Ruhe-EKG EKG-Patientenkabel anschliessen Die Farben entsprechen dem (europäischen) Code 1. Im Abschnitt 4.2.3 finden Sie die entsprechenden Farbgebungen gemäss Code 2. Seite 18... - Seite 21 Ruhe-EKG Bedienungsanleitung EKG-Patientenkabel anschliessen Um bei der EKG-Aufnahme optimale Signale zu erhalten und die höchstmögliche Qualität zu erreichen, muss der Widerstand zwischen der Haut und den Elektroden so gering wie möglich gehalten werden. Aus diesem Grund sind folgende Punkte zu beachten: Stellen Sie sicher, dass der Patient entspannt ist und nicht friert.
-
Seite 22: Zusätzliche Ableitungskombinationen
Ruhe-EKG Zusätzliche Ableitungskombinationen Zusätzliche Ableitungskombinationen 4.2.1 Nehb'sche Ableitungen Nehb'sche Ableitungen sind bipolare Brustwandableitungen. Sie sind besonders ge- eignet zur Beurteilung von Veränderungen der Herzhinterwand. Drei Elektroden sind in einem Dreieck angeordnet und bilden das "kleine Herzdreieck". Nehb dorsal (D) wird zwischen den Abnahmepunkten Nax und Nst gemessen; Nehb anterior (A) zwi- schen Nap und Nst;... -
Seite 23: Elektrodenpositionen Für Zusätzliche Ableitungen
Ruhe-EKG Bedienungsanleitung Zusätzliche Ableitungskombinationen 4.2.2 Elektrodenpositionen für zusätzliche Ableitungen Die Klammern der Brust-Elektroden C1 bis C3 müssen entfernt und mit den Elektro- den C7 bis C9 an den entsprechenden Stellen auf dem Rücken des Patienten ver- bunden werden. Die benutzerdefinierte Ableitungsfolge wird im Bildschirm "ABLEITUNGEN" festge- legt: EINSTELL >... -
Seite 24: Identifikation Und Farbcode Für Elektroden Und Neutrale Elektroden
Ruhe-EKG Zusätzliche Ableitungskombinationen 4.2.3 Identifikation und Farbcode für Elektroden und neutrale Elektro- Die Farbgebungen der Elektroden in dieser Gebrauchsanweisung entsprechen Code 1. Nachstehend finden Sie die entsprechenden Farbgebungen gemäss Code 2. CODE 1 (i.d.R. europäisch) CODE 2 (i.d.R. amerikanisch) System Elektroden-Identifikation Farbencode Elektroden-Identifikation... -
Seite 25: Widerstand Haut/Elektroden
Ruhe-EKG Bedienungsanleitung Widerstand Haut/Elektroden Widerstand Haut/Elektroden 4.3.1 Anzeige eines zu hohen Elektrodenwiderstands Wenn der Widerstand einer Elektrode für eine gute Aufnahme zu hoch ist oder eine Elektrode sich während der Aufnahme löst, blinkt die Ableitungsidentifikation (1) in der Anzeige, und ein Alarm wird ausgelöst. Die Elektrode muss in diesem Fall neu ange- bracht werden. -
Seite 26: Betriebsarten Und Abläufe - Übersicht
Ruhe-EKG Betriebsarten und Abläufe - Übersicht Betriebsarten und Abläufe - Übersicht Patient vorbereiten Elektroden an- schliessen Gerät einschalten Patiententaste drücken und Daten erfassen Nachname Vorname Patient Nr. Geb. Datum (tt-mm-jjjj) Alter Geschl. Grösse Gewicht mmHg System- Medikation Einstellungen RUHE SPEICHER EINSTELL. EKG-Einstel- lungen siehe Abschnitt... -
Seite 27: Automatische Ekg-Aufnahme
Die Funktionen der Funktionstasten ändern sich am Ende der Aufnahme, so dass die- se gespeichert (1) oder noch einmal (2) gedruckt werden kann. Wird eine Aufnahme gespeichert, bleibt sie im Speicher, bis sie gelöscht wird, auch wenn das P8000 aus- geschaltet wird. Das Öffnen von Aufnahmen im Speicher wird im Abschnitt 4.5. -
Seite 28: Manuelle Ekg-Aufnahme
Ruhe-EKG Betriebsarten und Abläufe - Übersicht 4.4.2 Manuelle EKG-Aufnahme Im manuellen Aufnahmemodus wird ein Echtzeit-EKG ausgedruckt, wobei der Benut- zer die volle Kontrolle über die Aufnahmeparameter hat. Um die manuelle Aufzeichnung eines Echtzeit-EKGs zu starten, drücken Sie die Funktionstaste "MANUELLER AUSDRUCK" (1). Um die manuelle Aufnahme (Ausschrieb) abzubrechen, drücken Sie die STOP- Taste (2) oder die Funktionstaste "STOP". -
Seite 29: Einstellungen Für Anzeige (Und Manuellen Ausschrieb)
Ruhe-EKG Bedienungsanleitung Betriebsarten und Abläufe - Übersicht 4.4.3 Einstellungen für Anzeige (und manuellen Ausschrieb) Auf der obersten Tastaturzeile können während der Datenerfassung für die Anzeige und für den manuellen Ausschrieb folgende Parameter gesetzt werden: Ableitungsgruppe Mit den Pfeiltasten ABLEITUNG VORWÄRTS und ABLEITUNG ZURÜCK. Folgende Ableitungsgruppen sind wählbar: Ableitungsgruppen 1-4 - Standard und Cabrera A.-Gruppen-Typ... -
Seite 30: Schreibgeschwindigkeit
Ruhe-EKG Betriebsarten und Abläufe - Übersicht Schreibgeschwindigkeit Wähle 5, 10, 25 oder 50mm/s Taste 7 ist eine Umschalttaste: Mit einmaligem Drücken wird 5 mm/s gewählt, mit nochmaligem Drücken 10 mm/s. Wird die Taste für 25 oder 50 mm/s gedrückt, gilt diese Einstellung sowohl für die An- zeige als auch den (manuellen) Ausschrieb. -
Seite 31: Speicher (Option)
Ruhe-EKG Bedienungsanleitung Speicher (Option) Speicher (Option) Über die Speicher-Option können ca. 40 Aufnahmen (abhängig von der Grösse der Aufnahmedatei und den für die Aufnahme festgelegten Aufnahmeparametern) ge- speichert, bearbeitet, gedruckt und über die RS-232-Schnittstelle übertragen werden. Wenn die Speicherkapazität erschöpft ist, wird die Meldung "SPEICHER VOLL" an- gezeigt. -
Seite 32: Übertragung Von Aufnahmen
Schliessen Übertragungskabel (optionales Zubehör, Art.-Nr. 8830649000) an die RS-232-Schnittstelle des P8000 an, und verbinden Sie es mit der COM-Schnittstelle Ihres Computers. Vergewissern Sie sich, dass das Kommunikationsprogramm ArchiMed im Com- puter aktiv ist (siehe ArchiMed-Bedienungsanleitung). Drücken Sie die Funktionstaste "SENDEN". -
Seite 33: Einstellungen
Einstellungen Bedienungsanleitung Zugriff auf das Einstellungsmenü 5 Einstellungen Zugriff auf das Einstellungsmenü Um das Einstellungsmenü aufzurufen gehen sie wie folgt vor:. MENÜ Drücke die Funktionstaste MENÜ. Drücke die Taste FN und die Funktionstaste EINSTELL. ANMERKUNG: RUHE SPEICHER EINSTELL. Die Funktionstaste EINSTELL erscheint erst wenn die Taste FN gedrückt wird. EINSTELL. -
Seite 34: Ekg-Einstellung
Einstellungen EKG-Einstellung EKG-Einstellung Drücke die Funktionstaste MENÜ. MENÜ Drücke die Taste FN und die Funktionstaste EINSTELL. ANMERKUNG: RUHE SPEICHER EINSTELL. Die Funktionstaste EINSTELL erscheint erst wenn die Taste FN gedrückt wird. EINSTELL. Drücke die Funktionstaste EKG EINSTELL. SYSTEM MENÜ EINSTELL. EINSTELL. -
Seite 35: Ausschrieb Format 1 Und 2 Interner Drucker
Einstellungen Bedienungsanleitung EKG-Einstellung 5.2.1 Ausschrieb Format 1 und 2 interner Drucker Für den internen Drucker können zwei verschiedene Ausschriebsformate hinterlegt NÄCHSTE werden. SEITE Allgemein Ableitungen Interpretation Filter Ausschrieb F. 2 External Ausschrieb F. 1 External Ausschrieb F. 2 Internal Ausschrieb Format 1 Internal EKG-Einstel- EKG EINSTELL. -
Seite 36: Ausschrieb Format 1 Und 2 Externer Drucker
Interpretation ne Interpretation gedruckt werden soll. Zusätzliche Parameter für die Interpretation sind die Sensitivität und der Druck/die Unterdrückung der Angabe Normales EKG/Abnormes EKG. Siehe Abschnitt 5.2.4. Eine detaillierte Beschreibung der Interpretations-Option finden Sie im ESAOTE- Handbuch "EKG-Vermessungs- Interpretationsprogramm" (Art.-Nr. 9740440088). -
Seite 37: Filter
("Ein"/"Aus"). Der Glättungsfilter ist ein Tiefpassfilter, der hochfrequente Artefakte zwi- Aus/Ein Glättungsfilter (P8000 SSF) schen den QRS-Komplexen unterdrückt. Ist dieser Filter eingeschaltet, wird auf den unteren Rand des automatischen Ausschriebs die Anmer- kung "SSF" gedruckt. -
Seite 38: Interpretation (Nur Mit Option C)
Einstellungen EKG-Einstellung 5.2.4 Interpretation (nur mit Option C) Über die Interpretationsparameter legt der Benutzer fest, ob in den Interpretationsbe- funden zusätzliche Kommentare erscheinen sollen oder nicht. Des Weiteren wird der NÄCHSTE Altersbereich des Patienten (*30 oder >30) angegeben und die Interpretations-Sensi- SEITE Allgemein tivität eingestellt. -
Seite 39: Ableitungen
Einstellungen Bedienungsanleitung EKG-Einstellung 5.2.5 Ableitungen Definition Ableitungsfolge & Ausschrieb Die erforderlichen Einstellungen können wie folgt gewählt werden: NÄCHSTE SEITE Allgemein Ableitungen Interpretation Filter Ausschrieb F. 2 External Ausschrieb F. 1 External Ausschrieb F. 2 Internal Ausschrieb Format 1 Internal EKG-Einstel- EKG EINSTELL. -
Seite 40: Systemeinstellungen
Drücke die Funktionstaste EINHEIT. TEST GERÄT ÜBER- ZURÜCK UND INFO Auf den folgenden Seiten wird die Einstellung der Systemparameter für das P8000 beschrieben. Mit der Funktionstaste AUSWAHL (1) die verschiedenen Einstellungen auswäh- len. GERÄTEEINSTELLUNG Mit der Funktionstaste AUF/AB (2) die verschiedenen Optionen auswählen. -
Seite 41: Geräteeinstellung
Einstellungen Bedienungsanleitung Systemeinstellungen 5.3.1 Geräteeinstellung Drücke die Funktionstaste GERÄT. TEST ÜBER- GERÄT ZURÜCK UND INFO TRAGUNG Parameter Optionen Beschreibung Eingabe Benutzer- Der hier erfasste Name des Benutzers wird auf alle Ausschriebe gedruckt. Benutzer Der Name kann sich auf die Abteilung, den Arzt, das Spital usw. beziehen. Wenn Sie die Zeile "Benutzer"... -
Seite 42: Übertragung
Einstellungen Systemeinstellungen 5.3.2 Übertragung Drücke die Funktionstaste ÜBERTRAGUNG. TEST ÜBER- GERÄT ZURÜCK UND INFO TRAGUNG Parameter Optionen Beschreibung Wahl einer Baudrate je nach Modem/Computer. Mit den meisten Compu- 9600 Baudrate tern kann mit 115200 Baud übertragen werden. Die Standard-Modemge- 14400 schwindigkeit beträgt 57600 Baud. -
Seite 43: Test Und Info
TEST ÜBER- GERÄT ZURÜCK TRAGUNG UND INFO In diesem Bild wird die Software-Version gefolgt vom Code der installierten Optionen angezeigt. Mögliche Codes sind: P8000 Grundkonfiguration V1.0 Cmt RI5.73 070.1234567 26.09.2003 = Messwerte Copyright © 2002-03 ESAOTE, Italien = Messwerte und Interpretation... -
Seite 44: Druckeinstellung
Einstellungen Systemeinstellungen 5.3.3.1 Druckeinstellung Die aktuellen Einstellungen können mit der Funktionstaste "EINSTELL. DRUK- KEN" gedruckt werden. EINSTELL COMM BASE ZURÜCK SOFTWARE Der Ausdruck enthält die definierten Einstellungen mit folgenden Informationen, ab- INIT. DRUCKEN TEST hängig von der installierten Software: internen und externen Druckeinstellungen Ausdruck der Druckeinstellungen Parameter... -
Seite 45: Übertragungstest
Installation neuer Software-Optionen (Upgrade) Über diese Funktionstaste werden eventuelle zusätzliche Software-Optionen (z.B. Stress-EKG) installiert. Um im P8000 eine neue Option zu installieren, muss ein Code erfasst werden, der bei ESAOTE erhältlich ist. Gehen Sie für die Installation wie folgt vor: Öffnen Sie den Bildschirm TEST UND INFO:... -
Seite 46: Standardeinstellungen
Einstellungen Systemeinstellungen 5.3.3.5 Standardeinstellungen Mit der Funktionstaste BASIS INIT wird das Gerät auf die Standardeinstellungen zu- rückgesetzt. Dabei erscheint für kurze Zeit eine Meldung auf in der Anzeige. Auf der EINSTELL COMM BASE ZURÜCK SOFTWARE nächsten Seite finden Sie die Basis- (Standard-) Einstellungen. DRUCKEN TEST INIT. -
Seite 47: Wartung
EINSTELL. > SYSTEM EINSTELL. > TEST UND INFO > COMM TEST Für den Test ist ein Teststecker (nicht mitgeliefert) erforderlich, der den ankommen- den mit dem abgehenden Anschluss kurzschliesst. Dabei werden die Übertragungs- leitung, der Anschluss und die Übertragungsschaltungen des P8000 überprüft. Der Test wird im P8000-Servicehandbuch beschrieben. 12-monatliche Kontrolle Eine sicherheitstechnische Kontrolle des Geräts mindestens alle 24 Monate ist Vor-... -
Seite 48: Wartungsintervall Batterie
Batterie für mindestens 7 Stunden laden. 6.3.2 Entsorgung Batterie Explosionsgefahr! Batterie darf nicht verbrannt oder dem Hausmüll zuge- führt werden. Verätzungsgefahr! Batterie unter keinen Umständen öffnen. Die Batterie ist gemäss den entsprechenden Vorschriften des Landes der Entsorgungsstelle zuzuführen oder an ESAOTE zurückzusenden. Seite 46... -
Seite 49: Sicherung/Netzspannung Wechseln
Wartung Bedienungsanleitung Sicherung/Netzspannung wechseln Sicherung/Netzspannung wechseln Netzspannungswechsel darf nur von qualifiziertem Personal durchgeführt wer- den. Vor dem Sicherungs- und Netzspannungswechsel Gerät vom Netz trennen. Sie- he Abschnitt 3.1.4. Beim Austausch nur den angegebenen Sicherungstyp verwenden. Sicherung wechseln Gerät vom Netz trennen. Siehe Abschnitt 3.1.4. -
Seite 50: Wartung / Reinigung
Unter keinen Umständen darf das Gerät in eine Reinigungsflüssigkeit einge- taucht oder einer Sterilisation mit Wasser, Dampf oder Luft unterzogen werden. Das Gehäuse des P8000 wird nur an der Oberfläche mit einem weichen Lappen ab- gerieben. Sofern erforderlich können Fett- und Fingerspuren mit einem nicht ätzen- den Haushaltsreiniger entfernt werden. -
Seite 51: Ersetzen Des Druckerpapiers
Papier gleicher Qualität verwendet wird. 6.6.1 Handhabung des Druckerpapiers Das Thermopapier für das P8000 verfügt über Eigenschaften, die es von normalem Papier unterscheiden und eine spezielle Sorgfalt erfordern. Folgendes ist bei der La- gerung des Papiers und der Archivierung von Ausschrieben zu beachten: Das Papier sollte bis zur Verwendung in der Originalverpackung aufbewahrt werden. -
Seite 52: Fehlerdiagnose
Drücke den Ein-/Ausschaltknopf. Warte einige Sekunden und schalte Gerät wieder ein. • Netzversorgung OK, aber grüne Sollte sich das Problem nicht beheben lassen, wenden Kontrollanzeige leuchtet nicht. Sie sich an Ihre ESAOTE-Vertretung. QRS-Ausschläge über- • Falsche Einstellung Ändere Empfindlichkeitsanpassung schneiden sich Vergewissern Sie sich, dass die automatische Empfind- lichkeitsanpassung eingeschaltet ist. -
Seite 53: Zubehör Und Verbrauchsmaterial
Bei Ihrer ESAOTE-Vertretung sind alle Verbrauchsmaterialien und Zubehörteile für das P8000 erhältlich. Eine vollständige Liste aller ESAOTE-Vertretungen finden Sie auf der Website von ESAOTE (www.ESAOTE.com). Bei Problemen wenden Sie sich bitte direkt an unsere Hauptverwaltung. Unsere Mitarbeiter stehen Ihnen jederzeit für Anliegen und Fragen zur Verfügung. -
Seite 54: Technische Daten
Technische Daten System 7 Technische Daten System Masse 290 x 198 x 76 mm; ca. 2,6 kg Anzeige 76 x 57 mm effektive Anzeigefläche; Auflösung 320 x 240 Punkte Stromversorgung • 220 - 240 V (nominal), 50/60 Hz; 100 - 115 V (nominal), 50/60 Hz Netzspannung •... -
Seite 55: Technische Daten Für Das Ekg
Technische Daten Bedienungsanleitung Technische Daten für das EKG Technische Daten für das EKG Patienteneingangsschaltung Vollisoliert und galvanisch getrennt, defibrillationsfest (nur mit Original-ESAOTE- Patientenkabel) Ableitungen • 12 simultane Ableitungen • Standard • Cabrera Anzeige • 3-Kanal-Anzeige der ausgewählten Ableitungen Ableitungen – wählbare Schreibgeschwindigkeit von 25, 50 mm/s –... -
Seite 56: Sicherheitsstandards
Technische Daten Sicherheitsstandards Sicherheitsstandards Sicherheitsstandard IEC/EN 60601-1 IEC/EN 60601-2-25 IEC/EN 60601-1-2 Schutzklasse I gemäss IEC/EN 60601-1 (mit interner Stromversorgung) Konformität CE/IIa gemäss Richtlinie 93/42/EWG Schutz Dieses Gerät ist nicht für den Einsatz im Freien bestimmt (IP 20) Seite 54... -
Seite 57: Index
Index P8000 Bedienungsanleitung 8 Index Funktionstasten 11 Ableitungen 37 Schreibgeschwindigkeit 28 Ableitungsfolge 37 Selbsttest 45 Ableitungsgruppe 27 Sicherung wechseln 47 Gerät 39 Abnormes EKG 36 Signale 37 Gerät anschliessen und einschalten 14 Altersbereich 36 Software-Aktualisierung 43 Glättungsfilter (SSF) 35 Anhalten des Ausschriebs. 11... - Seite 58 Index P8000 Seite 56...
