Beschreibung der Spule 4 Fuß/Sprunggelenk
Diese Spule ist für die Untersuchung von Fuß und Sprunggelenk bei
normal großen und großen Patienten konzipiert. Unter Verwendung der
spezifischen, zur korrekten Positionierung erforderlichen Polster können
auch Ellbogen sowie Arm und Unterarm normalgroßer Patienten
untersucht werden. Sie hat eine Form, die sich dem Fuß anpasst, mit den
Innenabmessungen 146 x 285 x 100 mm (B x T x H).
Die betreffende Spule ist mit einer Grundplatte versehen, die es gestattet,
die Spule auf dem dafür vorgesehenen Sitz auf der Patientenliege zu
befestigen. Durch Betätigung des an der Grundplatte angebrachten
Hebels ist es möglich, die Spule vor der Untersuchung fest einzuspannen
(durch eine Drehung im Uhrzeigersinn) bzw. nach der Untersuchung
wieder freizugeben (wobei derselbe Hebel im Gegenuhrzeigersinn gedreht
wird).
Die Spule ist mit einem Verbindungskabel ausgestattet, das an den
Stecker am oberen Teil des Magneten angeschlossen wird, um den
Anschluss an das Stromnetz und die automatische Spulenerkennung zu
gewährleisten.

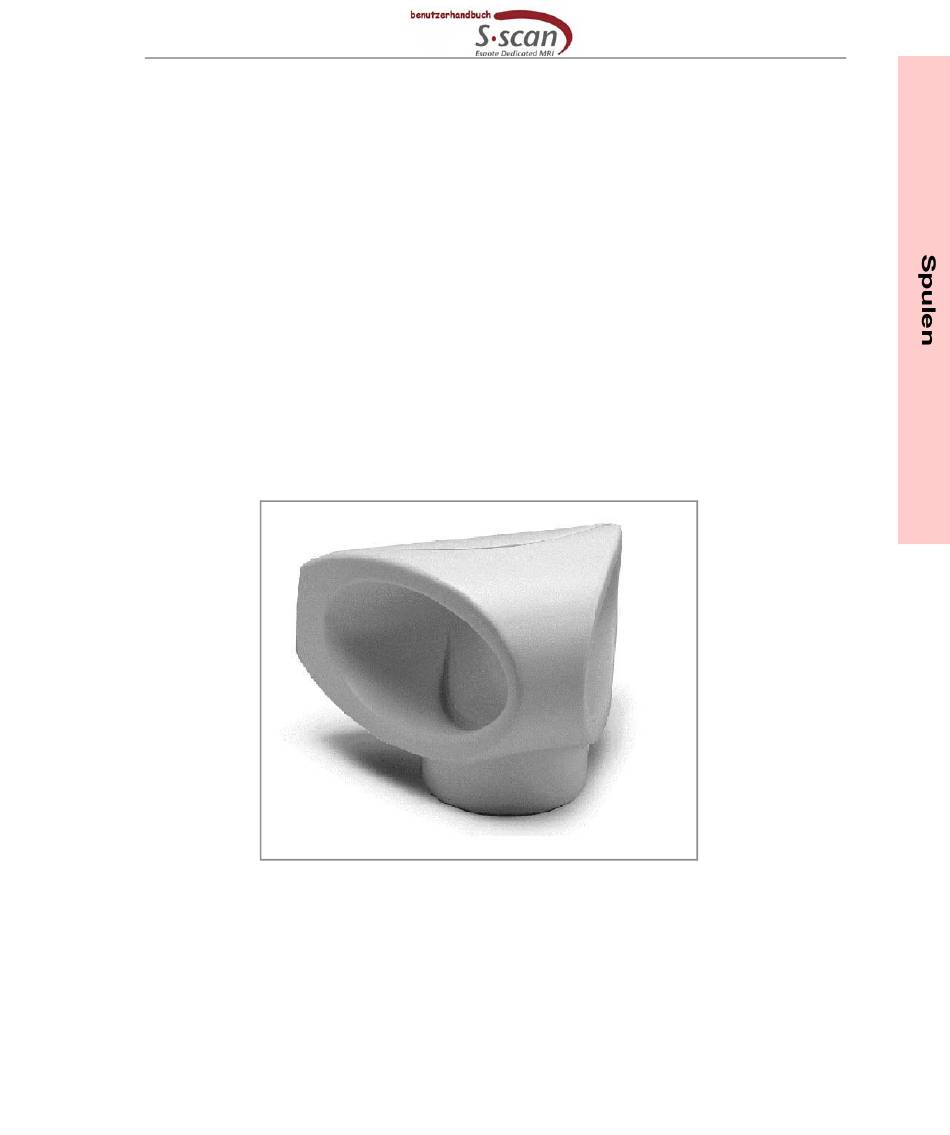

Abb. 8.13 - Spule 4 Fuß / Sprunggelenk
