In Relation zur anatomischen Untersuchungsregion - das heißt, je
nachdem, ob die rechte oder die linke Schulter untersucht werden soll - ist
es notwendig, die Spule an der geeigneten Grundplatte zu befestigen.
Gehen Sie dazu folgendermaßen vor:
Zur Untersuchung der rechten Schulter wird die mit einem gelben Punkt
gekennzeichnete Grundplatte an der Spule befestigt. Achten Sie dabei
sorgfältig darauf, dass der gelbe Punkt der Grundplatte mit dem gelben
Punkt der Spule in Übereinstimmung gebracht wird. Daraufhin wird der
Zapfen der Grundplatte in die auf der Spule vorgesehene Vertiefung mit
Klettverschluss eingeführt.
Zur Untersuchung der linken Schulter wird die mit einem roten Punkt
gekennzeichnete Grundplatte an der Spule befestigt. Achten Sie dabei
sorgfältig darauf, dass der rote Punkt der Grundplatte mit dem roten
Punkt der Spule in Übereinstimmung gebracht wird. Daraufhin wird der
Zapfen der Grundplatte in die auf der Spule vorgesehene Vertiefung mit
Klettverschluss eingeführt.
Die (rechts- oder linksseitige) Schulterkonfiguration ist nur dann korrekt,
wenn der Zapfen der Grundplatte einwandfrei in die Vertiefung der
Spule eingefügt wurde und wenn Spulenform und Form der Grundplatte
einwandfrei übereinstimmen, wie in folgender Abbildung zu sehen ist.

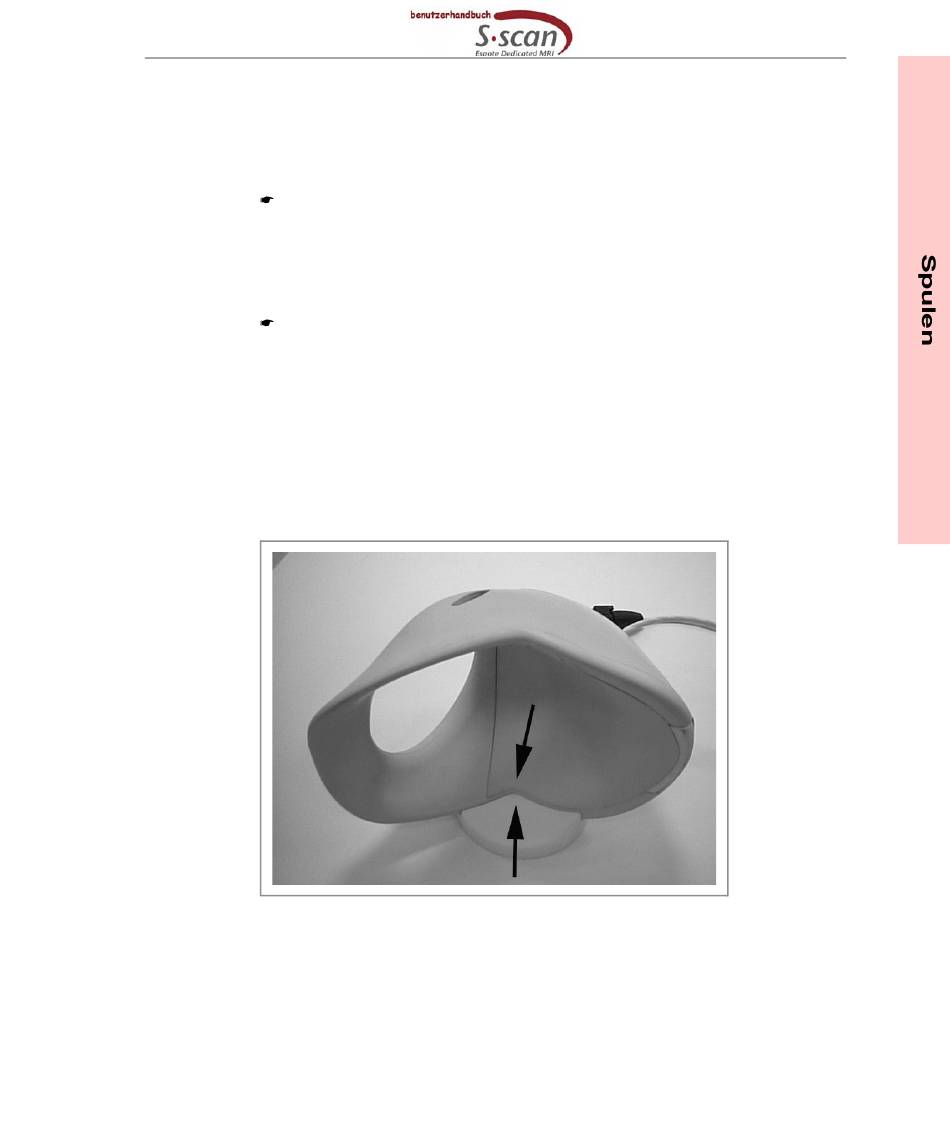

Abb. 8.15 - Spule 7 Schulter
