Konfiguration des Netzteils und Türöffners

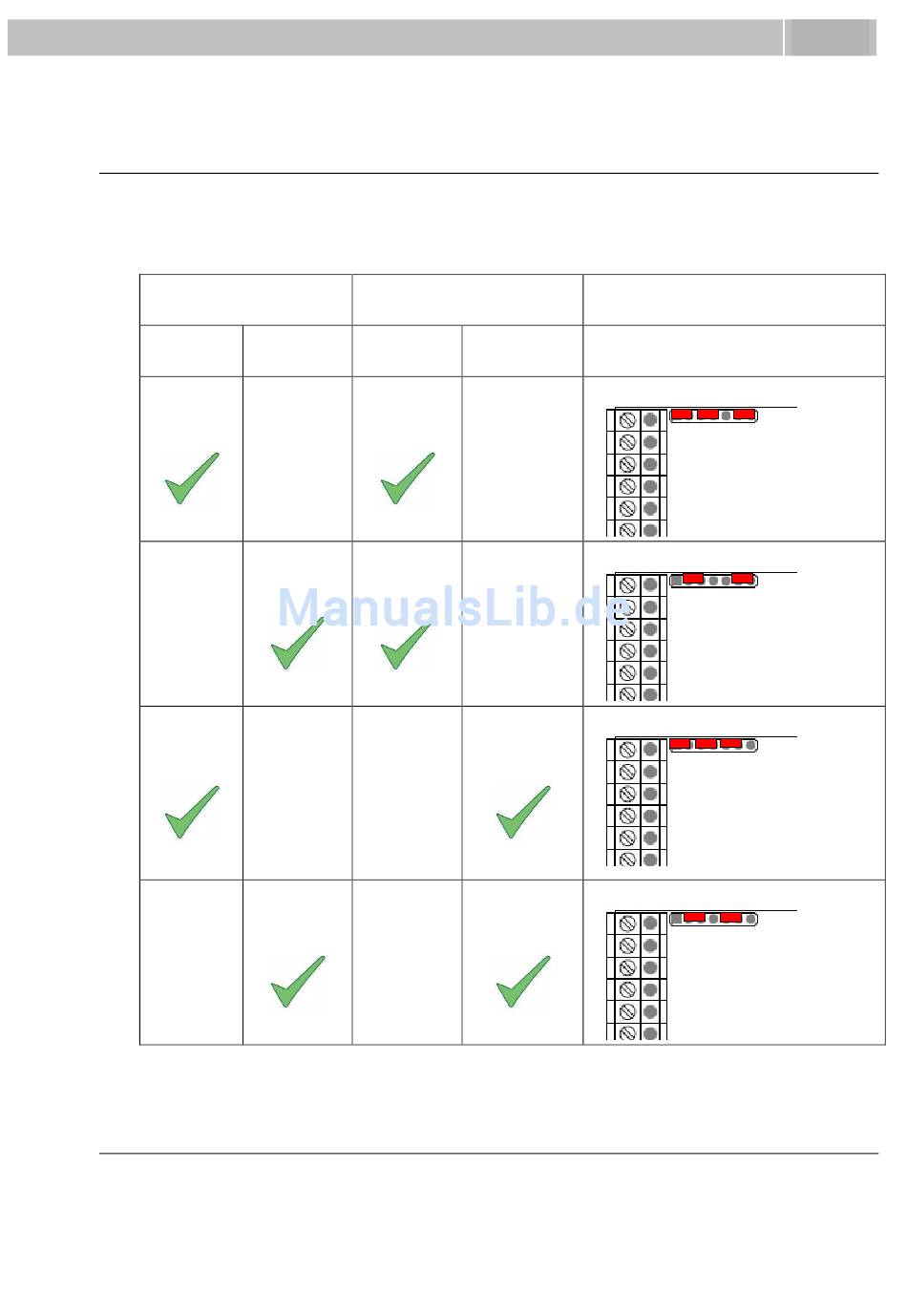

Die Jumper sitzen rechts neben dem Klemmenblock, siehe Tabelle 2.4. Damit
konfigurieren Sie das Relais auf NO oder NC und die Stromversorgung des Türöffners
auf Intern oder extern.
Stromversorgung
Türöffner
Intern Extern
Tabelle 2.4 Jumpereinstellung Türöffner und Netzteil
Anschluß des Display
Die Display-Stiftleiste beinhaltet den Hintergrundbeleuchtung ein/aus Jumper und den
Reset-Jumper. Die restlichen Pins sind für den Displayanschluß.
Relais
Normally Normally
open(NO) closed(NC)
Installation
Konfiguration
Lage der Jumper
1 2 3 4 5 6 7
1 2 3 4 5 6 7
1 2 3 4 5 6 7
1 2 3 4 5 6 7
2.3
