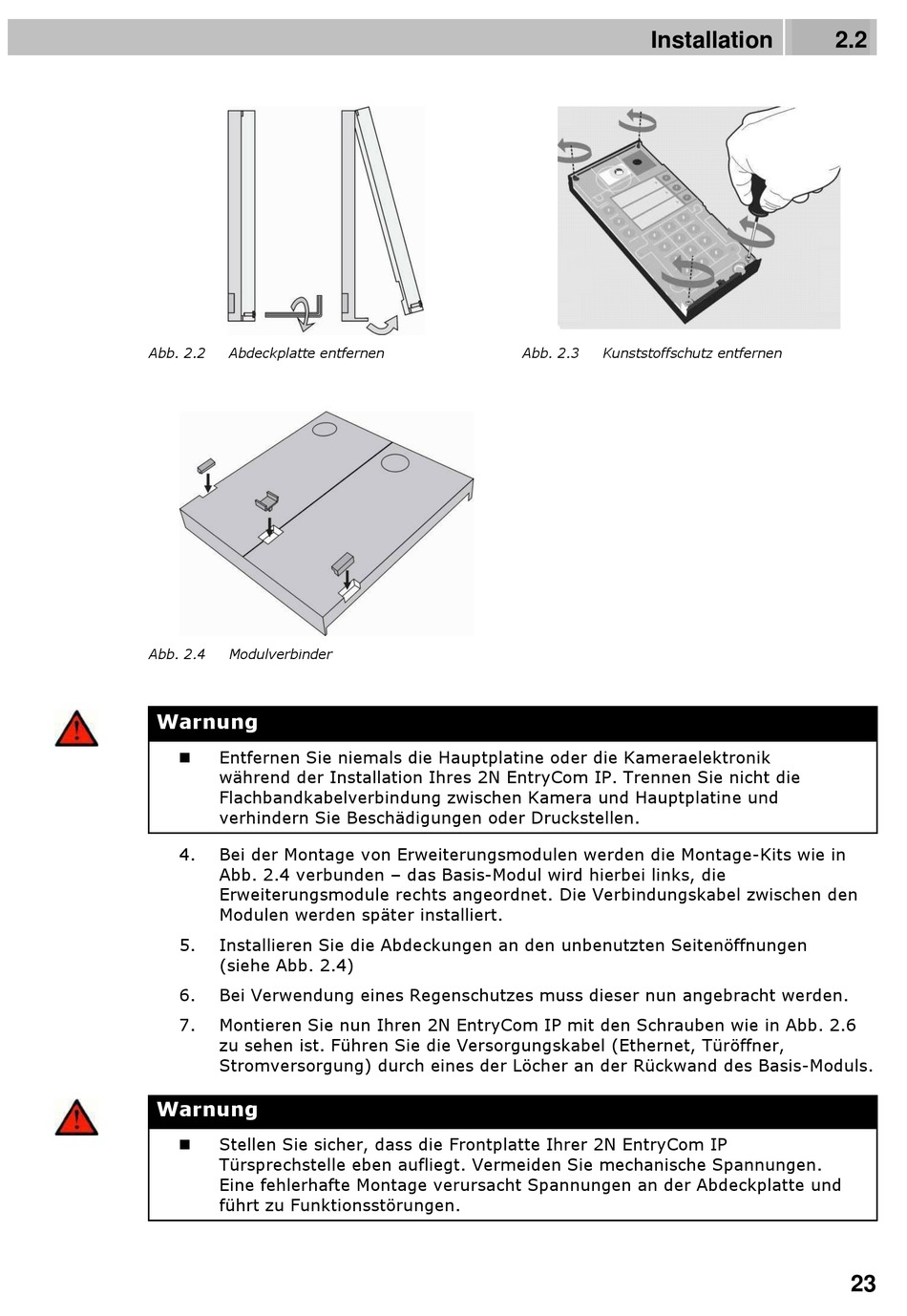

2N EntryCom IP Bedienungsanleitung Seite 23

Abb. 2.2 Abdeckplatte entfernen
Abb. 2.4 Modulverbinder
Warnung
Entfernen Sie niemals die Hauptplatine oder die Kameraelektronik

während der Installation Ihres 2N EntryCom IP. Trennen Sie nicht die
Flachbandkabelverbindung zwischen Kamera und Hauptplatine und
verhindern Sie Beschädigungen oder Druckstellen.
4. Bei der Montage von Erweiterungsmodulen werden die Montage-Kits wie in
Abb. 2.4 verbunden – das Basis-Modul wird hierbei links, die
Erweiterungsmodule rechts angeordnet. Die Verbindungskabel zwischen den
Modulen werden später installiert.
5. Installieren Sie die Abdeckungen an den unbenutzten Seitenöffnungen
(siehe Abb. 2.4)
6. Bei Verwendung eines Regenschutzes muss dieser nun angebracht werden.
7. Montieren Sie nun Ihren 2N EntryCom IP mit den Schrauben wie in Abb. 2.6
zu sehen ist. Führen Sie die Versorgungskabel (Ethernet, Türöffner,
Stromversorgung) durch eines der Löcher an der Rückwand des Basis-Moduls.
Warnung
Stellen Sie sicher, dass die Frontplatte Ihrer 2N EntryCom IP

Türsprechstelle eben aufliegt. Vermeiden Sie mechanische Spannungen.
Eine fehlerhafte Montage verursacht Spannungen an der Abdeckplatte und
führt zu Funktionsstörungen.
Installation
Abb. 2.3 Kunststoffschutz entfernen
