2.5 Anschluß der Erweiterungsmodule
2N EntryCom IP unterstützt bis zu max. 6 Erweiterungsmodule. Diese werden mit dm
mitgelieferten Kabel busförmig angeschlossen. Jedes Modul hat 2Anschlüsse, einen
Ein- und einen Ausgang.

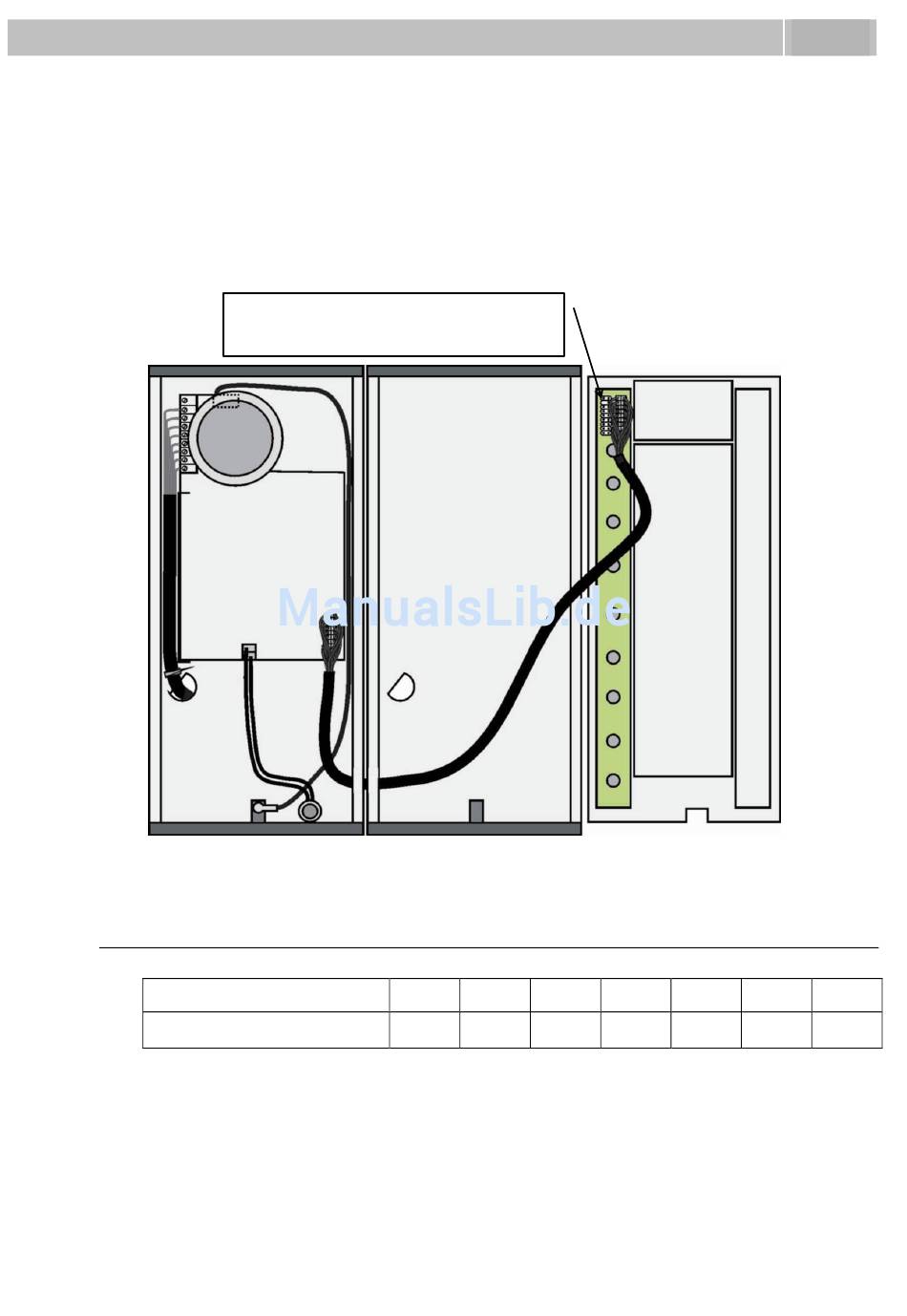

Bild 2.15

Maximale Anzahl der Erweiterungsmodule

9135181E (1×8 Tasten)
9135182E (2×8 Tasten)
Tabelle 2.6
Aus dieser Tabelle können Sie die maximale Anzahl der Erweiterungsmodule
entnehmen, der obere und untere Wert geben die max. Anzahl an. Es können max.
6x8 Tasten (48 Tasten) angeschlossen werden.
Dieser Steckplatz ist zum Anschluß
eines weiteren Moduls..
Anschluß eines einreihigen Erweiterungsmoduls
Optionale 2N EntryCom IP Erweiterungen
6 5 4
0 0 1
Installation
3 2 1
1 2 2
2.5
0
3
37
