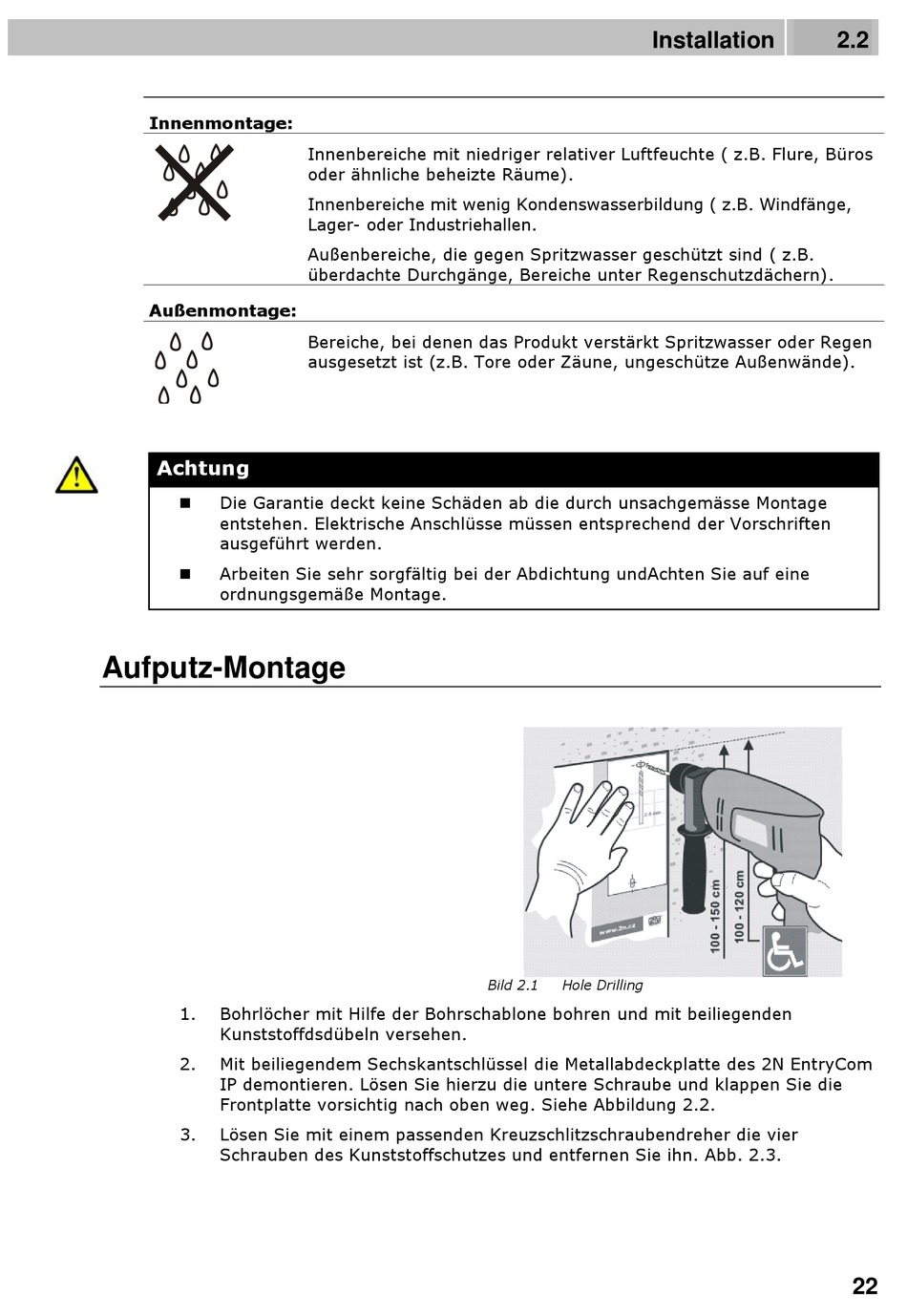

Aufputz-Montage - 2N EntryCom IP Bedienungsanleitung

Innenmontage:
Außenmontage:
Achtung
Die Garantie deckt keine Schäden ab die durch unsachgemässe Montage

entstehen. Elektrische Anschlüsse müssen entsprechend der Vorschriften
ausgeführt werden.
Arbeiten Sie sehr sorgfältig bei der Abdichtung undAchten Sie auf eine

ordnungsgemäße Montage.

Aufputz-Montage

1. Bohrlöcher mit Hilfe der Bohrschablone bohren und mit beiliegenden
Kunststoffdsdübeln versehen.
2. Mit beiliegendem Sechskantschlüssel die Metallabdeckplatte des 2N EntryCom
IP demontieren. Lösen Sie hierzu die untere Schraube und klappen Sie die
Frontplatte vorsichtig nach oben weg. Siehe Abbildung 2.2.
3. Lösen Sie mit einem passenden Kreuzschlitzschraubendreher die vier
Schrauben des Kunststoffschutzes und entfernen Sie ihn. Abb. 2.3.
Innenbereiche mit niedriger relativer Luftfeuchte ( z.B. Flure, Büros
oder ähnliche beheizte Räume).
Innenbereiche mit wenig Kondenswasserbildung ( z.B. Windfänge,
Lager- oder Industriehallen.
Außenbereiche, die gegen Spritzwasser geschützt sind ( z.B.
überdachte Durchgänge, Bereiche unter Regenschutzdächern).
Bereiche, bei denen das Produkt verstärkt Spritzwasser oder Regen
ausgesetzt ist (z.B. Tore oder Zäune, ungeschütze Außenwände).
Installation
Bild 2.1 Hole Drilling
2.2
22
