Electric Lock Connection
2N® EntryCom IP-Force ist mit einem elektrisch isolierten Relais-Schalter ausgestattet
(mit Öffner- und Schließkontakt) (Anschluss X17) und einem 12V/700mA Ausgang
(Anschluss X18), zu dem ein Standard-Türöffner oder ein anderes
kompatibles elektrisches Gerät angeschlossen werden kann.

Jumper Konfiguration

Anschluss X6 befindet sich rechts-oben auf der Leiterplatte und hilft bei der Rücksetzung
des Gerätes auf die Werkseinstellung
Auf Werkseinstellung zurücksetzen
1. Das Gerät von der Stromversorgung trennen.
2. Bewegen Sie den Kurzschluss-Jumper auf dem Anschluss X6 in die Standard-
Setup-Position.
3. Verbindung mit Stromzuführ wieder herstellen und auf Startsignal des Gerätes
warten.
4. Das Gerät von der Stromversorgung trennen
5. Bewegen Sie den Kurzschluss-Jumper auf dem Anschluss X6 in die Normale
Betriebsposition.
6. Verbindung mit Stromzuführ wieder herstellen. Das Gerät befindet sich nun in der
Werkseinstellung.
Betriebs-
position

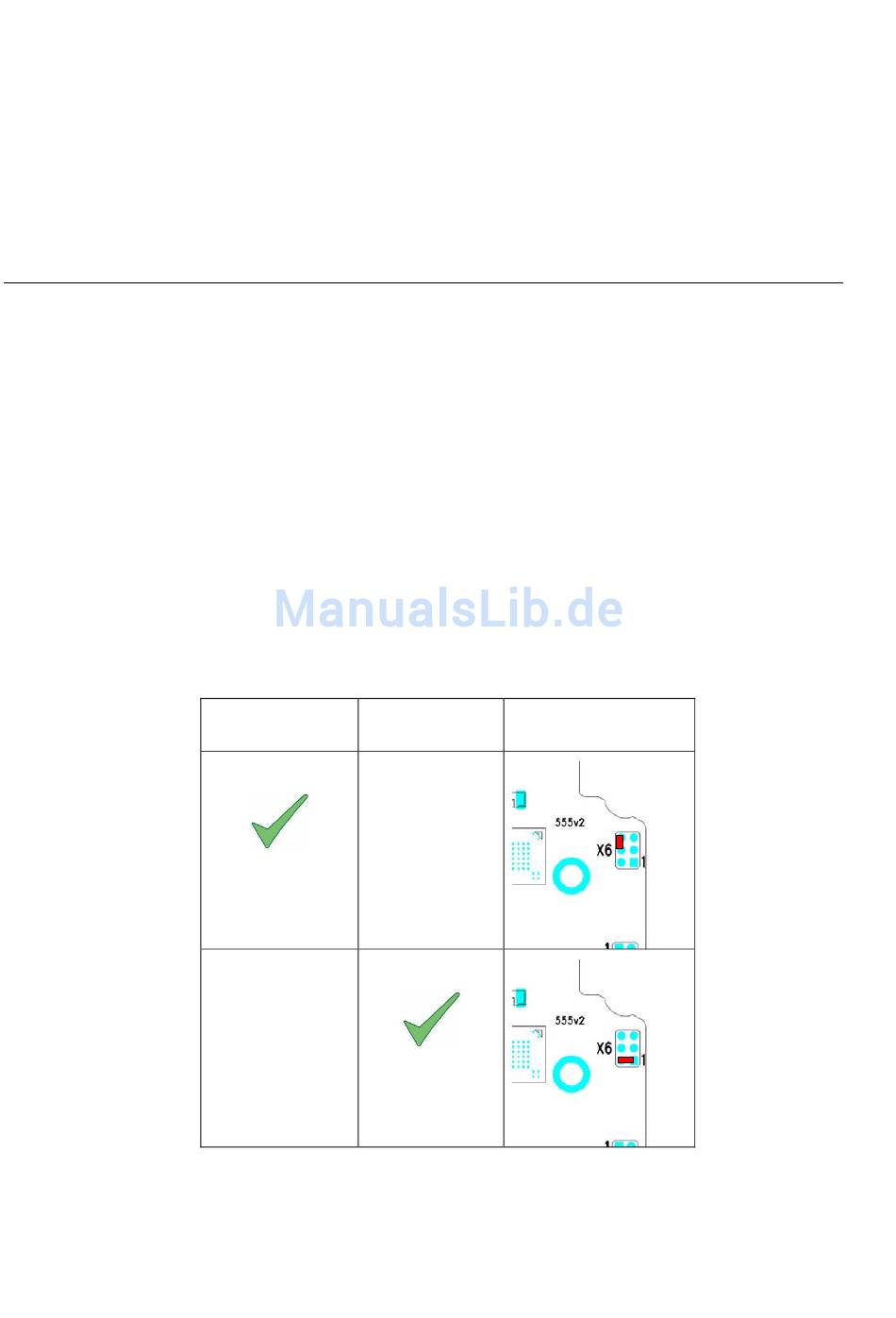

Jumper Konfiguration X6
Reset Anschluss X6
Position
