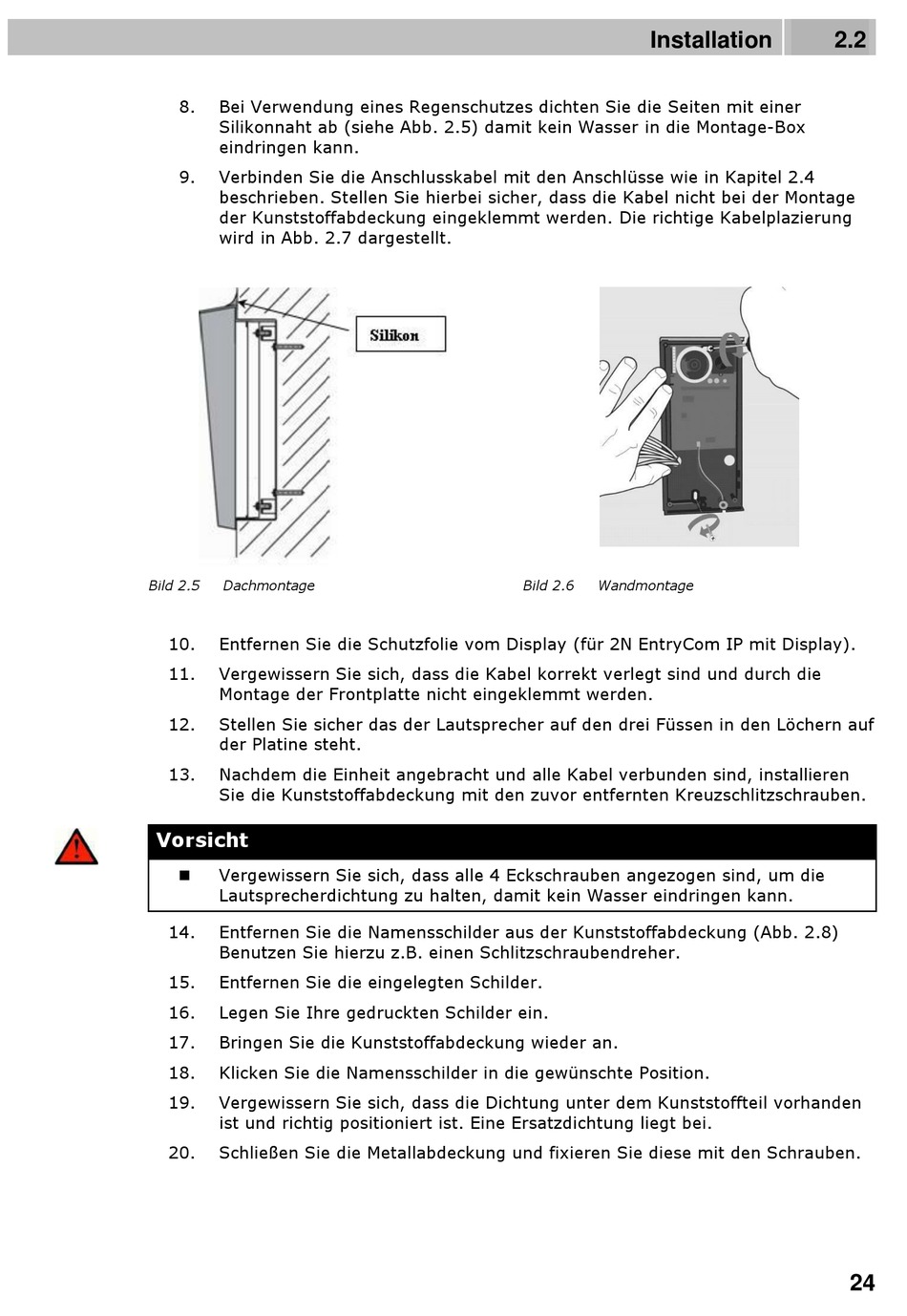

2N EntryCom IP Bedienungsanleitung Seite 24

8. Bei Verwendung eines Regenschutzes dichten Sie die Seiten mit einer
Silikonnaht ab (siehe Abb. 2.5) damit kein Wasser in die Montage-Box
eindringen kann.
9. Verbinden Sie die Anschlusskabel mit den Anschlüsse wie in Kapitel 2.4
beschrieben. Stellen Sie hierbei sicher, dass die Kabel nicht bei der Montage
der Kunststoffabdeckung eingeklemmt werden. Die richtige Kabelplazierung
wird in Abb. 2.7 dargestellt.
Bild 2.5 Dachmontage
10. Entfernen Sie die Schutzfolie vom Display (für 2N EntryCom IP mit Display).
11. Vergewissern Sie sich, dass die Kabel korrekt verlegt sind und durch die
Montage der Frontplatte nicht eingeklemmt werden.
12. Stellen Sie sicher das der Lautsprecher auf den drei Füssen in den Löchern auf
der Platine steht.
13. Nachdem die Einheit angebracht und alle Kabel verbunden sind, installieren
Sie die Kunststoffabdeckung mit den zuvor entfernten Kreuzschlitzschrauben.
Vorsicht
Vergewissern Sie sich, dass alle 4 Eckschrauben angezogen sind, um die

Lautsprecherdichtung zu halten, damit kein Wasser eindringen kann.
14. Entfernen Sie die Namensschilder aus der Kunststoffabdeckung (Abb. 2.8)
Benutzen Sie hierzu z.B. einen Schlitzschraubendreher.
15. Entfernen Sie die eingelegten Schilder.
16. Legen Sie Ihre gedruckten Schilder ein.
17. Bringen Sie die Kunststoffabdeckung wieder an.
18. Klicken Sie die Namensschilder in die gewünschte Position.
19. Vergewissern Sie sich, dass die Dichtung unter dem Kunststoffteil vorhanden
ist und richtig positioniert ist. Eine Ersatzdichtung liegt bei.
20. Schließen Sie die Metallabdeckung und fixieren Sie diese mit den Schrauben.
Installation
Bild 2.6 Wandmontage
2.2
24
