Anschluß der Zusatzmodule
Das Anschlußkabel ist bei jedem Erweiterungsmodul im Lieferumfang. Beide

Stecker sind gleich, die Stecker sind verpolungssicher.
Das Basismodul ist immer links. Mehrere Module werden als Bus

hintereinander verkabelt.
Das Kabel ist vor dem Anschließen durch die Aussparungen am Gehäuse zu

führen. (Siehe Kapitel 2.3 Montage – mechanische Installation).
Dieser Anschluß ist für die weitere
Verbindung zur nächsten Einheit.

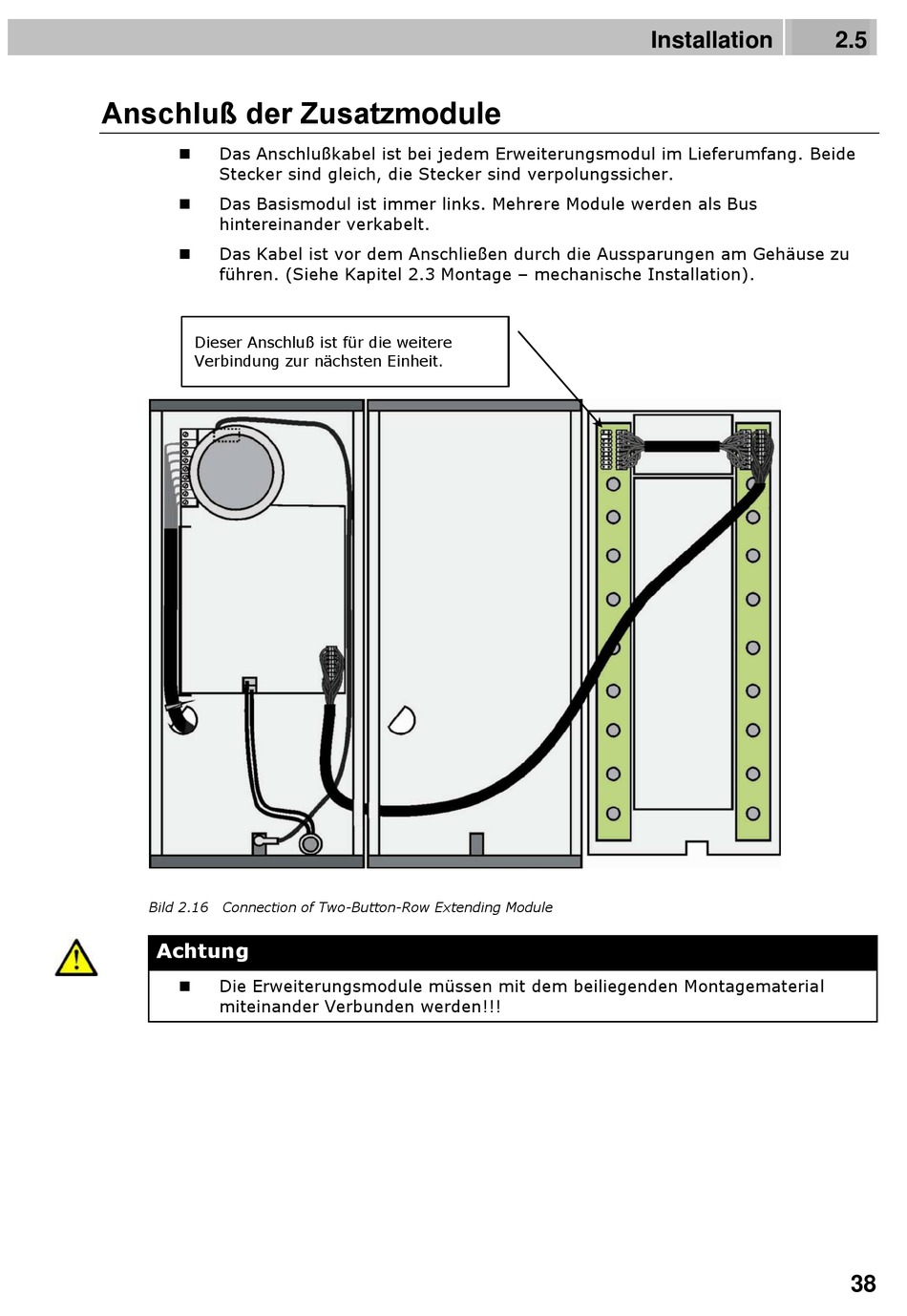

Bild 2.16 Connection of Two-Button-Row Extending Module
Achtung
Die Erweiterungsmodule müssen mit dem beiliegenden Montagematerial

miteinander Verbunden werden!!!
