Electric Lock Connection
2N® EntryCom IP-Safety ist mit einem elektrisch isolierten Relais-
Schalter ausgestattet (mit Öffner- und Schließkontakt) (Anschluss X17) und einem
12V/700mA Ausgang (Anschluss X18), zu dem ein Standard-Türöffner oder ein
anderes kompatibles elektrisches Gerät angeschlossen werden kann.
Jumper Konfiguration
Anschluss X6 befindet sich rechts-oben auf der Leiterplatte und hilft bei der
Rücksetzung des Gerätes auf die Werkseinstellung
Auf Werkseinstellung zurücksetzen
1.
Das Gerät von der Stromversorgung trennen.
2.
Bewegen Sie den Kurzschluss-Jumper auf dem Anschluss X6 in die Standard-
Setup-Position.
3.
Verbindung mit Stromzuführ wieder herstellen und auf Startsignal des Gerätes
warten.
4.
Das Gerät von der Stromversorgung trennen
5.
Bewegen Sie den Kurzschluss-Jumper auf dem Anschluss X6 in die Normale
Betriebsposition.
6.
Verbindung mit Stromzuführ wieder herstellen. Das Gerät befindet sich nun in
der Werkseinstellung

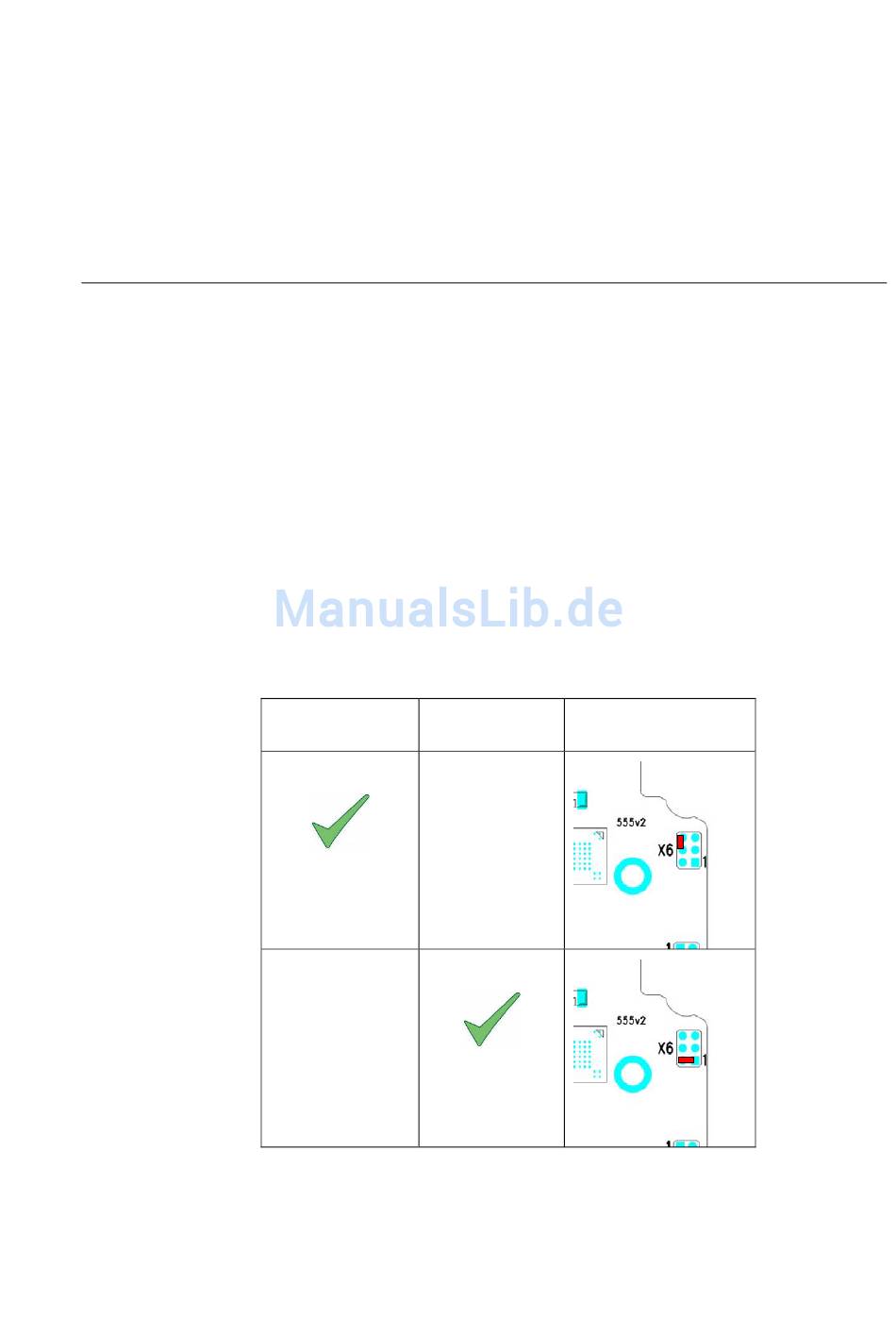

Table 2.1
Jumper Konfiguration X6
Betriebs-
Reset
position
Position
Anschluss X6
26
