Anschluß Klemmenblock X2 - 2N EntryCom IP Bedienungsanleitung

Power
adapter
+
91341481E
–
El. lock
+
932070E
932080E
932090E
Anschluß
Zusatzschaltkontakt

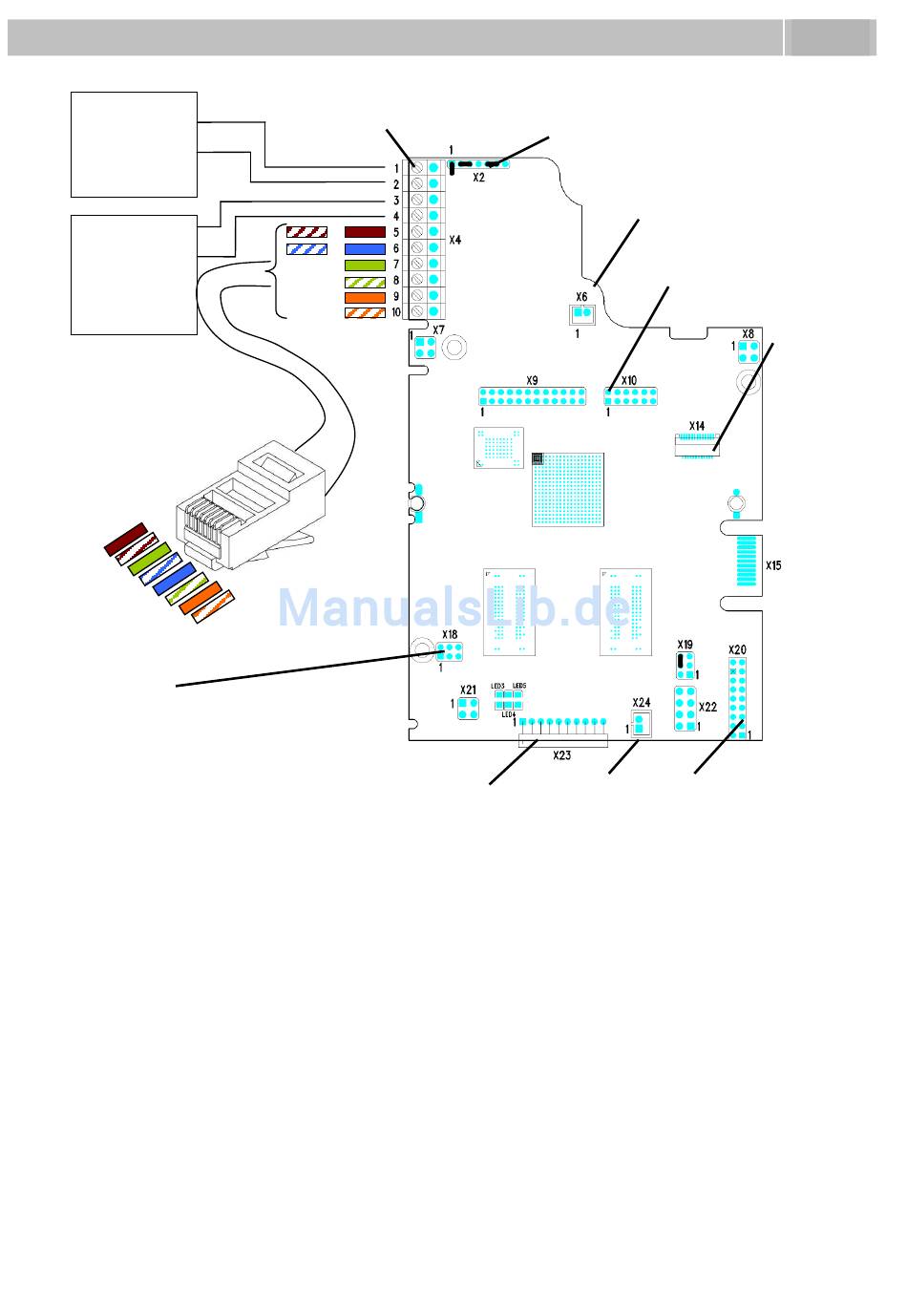

Bild 2.13 Lage der 2N EntryCom IP Anschlüsse, Platine version 535v5
Anschluß Klemmenblock X2
Der Anschlußblock X2 besteht aus 10 Anschlüssen, die Klemmen sind farblich
unterschiedlich. Die Klemmen 5-10 sind zum Anschluß an das Ethernet. Klemmen 3 -4
sind für den Türöffner, Klemmen 1-2 für ein Zusatznetzteil. 12V / 2A DC wenn PoE
nicht verwendet wird.
1. Der Klemmenblock ist beigelegt. Zum Arbeiten an der Verkabelung einer
bereits installierten 2N EntryCom IP ziehen Sie bitte den Klemmenblock nach
oben ab.
2. Kabel abisolieren und in die Schraubklemmen einführen. Nicht zu weit
abisolieren, ca 3mm sind ausreichend
3. Benutzen Sie einen passenden Schraubendreher.
4. Drücken Sie den Klemmenblock vorsichtig wieder auf die Platine.
Klemmenblock
X2
12V / 2A DC
+
+
RFID Cardreader
Anschluß
Jumper Konfiguration
Anschluß
Lautsprecher
Anschluß
Mikrofon
Installation
Anschluß
Display
Anschluß
Kamera
Anschluß für
Erweiterungsmodule
2.3
30
