2N EntryCom IP Bedienungsanleitung Seite 34

2N EntryCom IP Resetverfahren
1. Stecken sie die 2N EntryCom IP aus.
2. Stecken Sie die Jumper auf die Reset (default setting) Position (Schalten Sie
das Display unten rechts auf die F_RES Position in den Modellen mit Display
und 535v1 und 535v2 Platinenversionen).
3. Stecken Sie die 2N EntryCom IP ein und warten Sie auf das akkustische
Startsignal.
4. Stecken Sie die 2N EntryCom IP wieder aus.
5. Stecken Sie die Jumper wieder auf die Normale Position(default setting)
Position (schalten Sie das Display wieder auf die Normal Stellung bei den
Modellen mit Display und 535v1 and 535v2 Platinenversionen).
6. Stecken Sie die 2N EntryCom IP wieder ein.
Normal Reset
Position Position

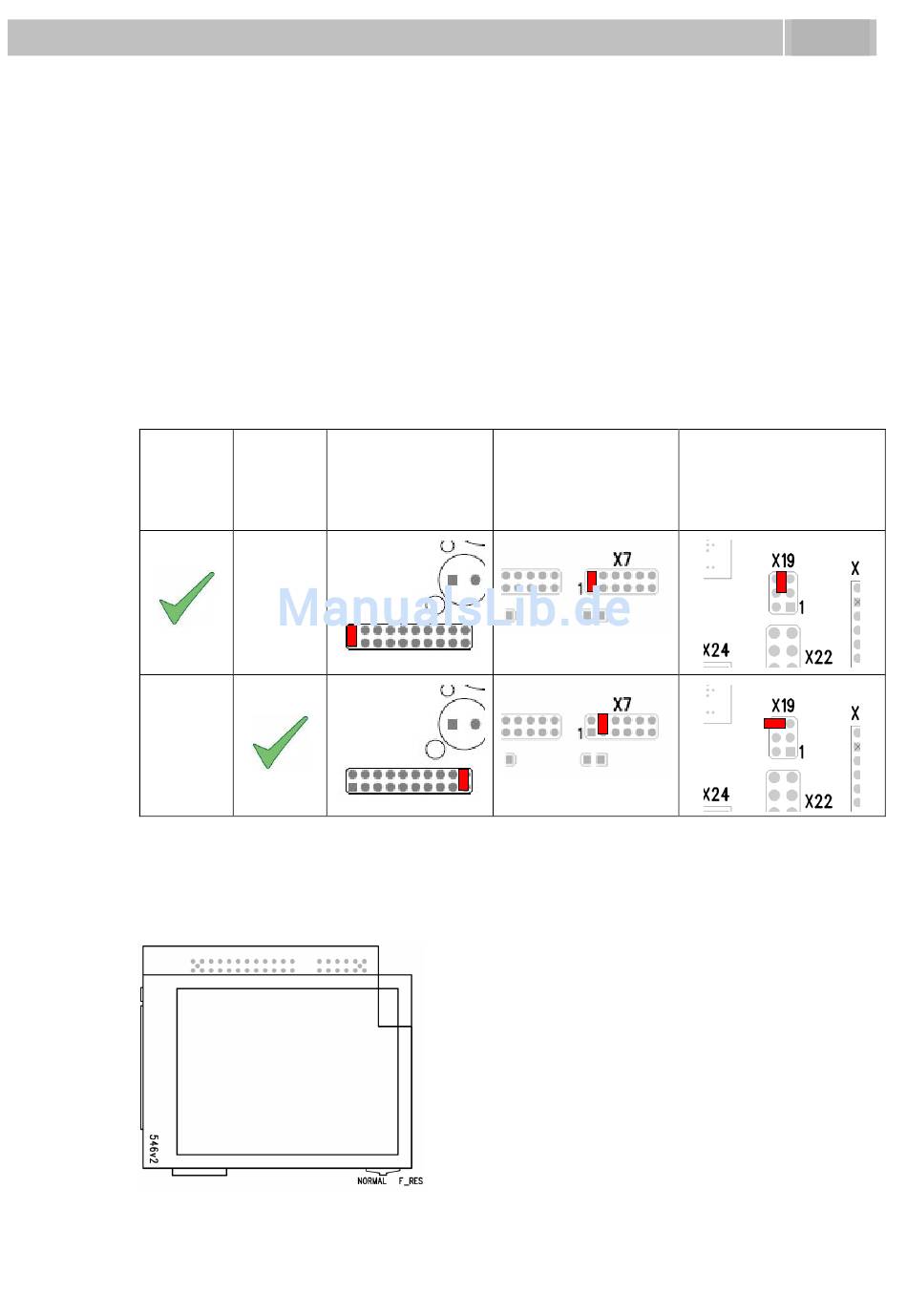

Tabelle 2.5 Konfiguration der Jumper an der Display-Stiftleiste
Zum Reset auf Werkseinstellung einer 2N EntryCom IP mit Display schieben Sie den
Schalter an der rechten unteren Seite des Displays in die Position F_RES. Dies ist nur
für Module mit der Platinenversion 535v1 und 535v2 . For 535v5 Versionen benutzen
sie den Jumper auf X19.
Bild 2.14 Resetverfahren – Display Modell
Display Display connector
connector X6
PCB version
530v2
Installation
X7
PCB version
535v1, 535v2
2.3
Connector X19
PCB version
535v5
