Technische Daten
1)
Die max. Anzahl der Wechselrichter ist 100. Bei Nutzung eines
GSM-Modems für den Datenupload ist die Höchstzahl der Wechsel-
richter in einem Netzwerk auf 50 begrenzt.
5
5

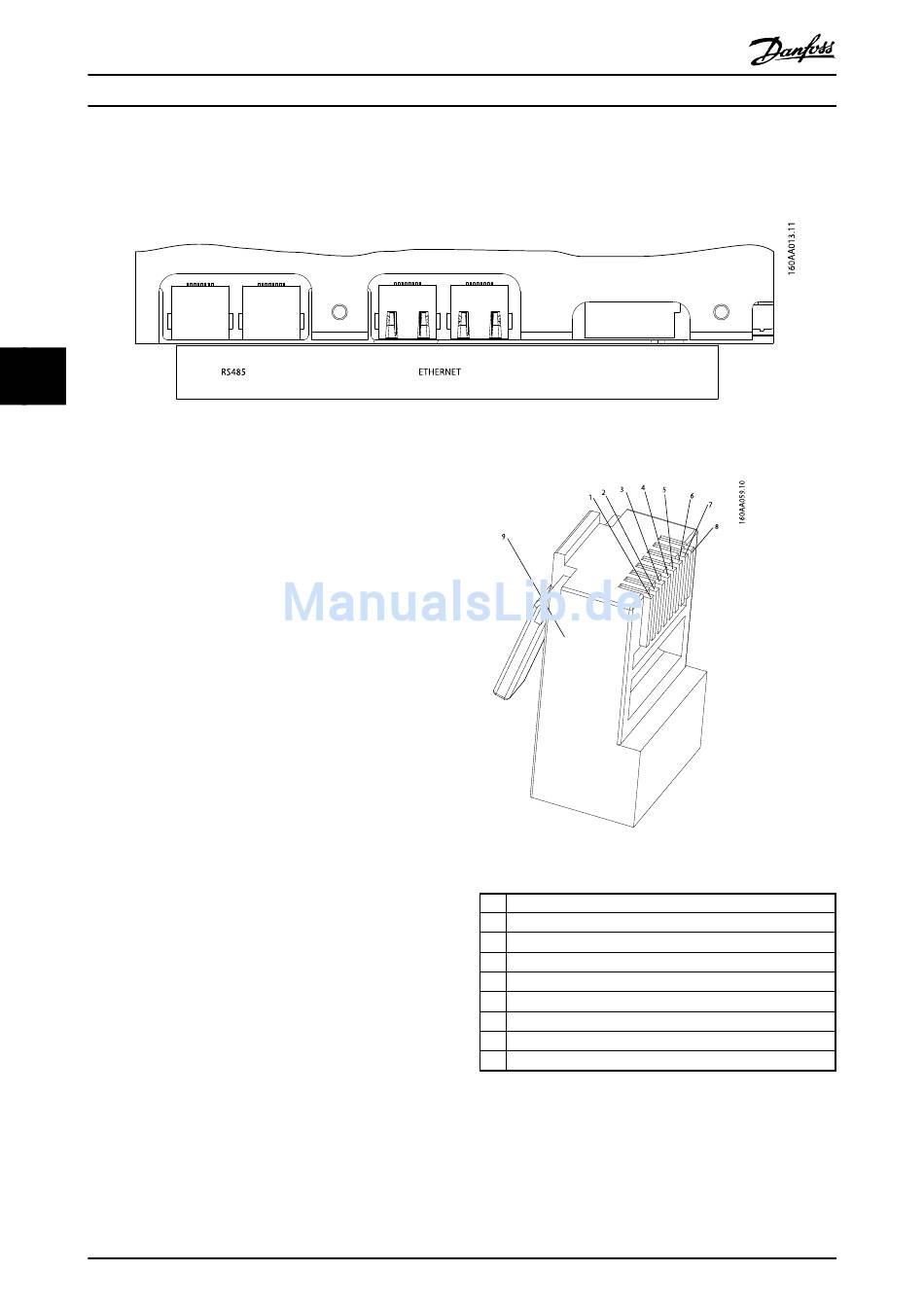

Abbildung 5.12 Zusatzschnittstellen
5.10 RS-485- und Ethernet-Anschlüsse
RS-485
Der RS-485-Kommunikationsbus muss an beiden
Kabelenden terminiert werden.
•
Wenn kein RJ-45-Stecker in die Buchse
eingesteckt wird, erfolgt der Abschluss
automatisch. Ohne Gegenstecker sind sowohl
Abschluss als auch Bias möglich.
•
In seltenen Fällen ist Bias unerwünscht, eine
Terminierung jedoch erforderlich. Um den RS-485-
Bus zu terminieren, ist ein Abschlusswiderstand
(100 Ω) zwischen Pin 3 und Pin 6 eines vor Ort
montierbaren RJ-45-Steckverbinders einzusetzen.
Diesen Steckverbinder (mit Widerstand) in die
nicht belegte RJ-45-Buchse stecken.
Die RS-485-Adresse des Wechselrichters ist eindeutig und
wird werkseitig definiert.
48
2)
Für den Einsatz in Außenbereichen wird sowohl für Ethernet als
auch für RS-485 ein Erdkabel (unterirdisch verlegt) empfohlen.
Abbildung 5.13 Pinbelegung des RJ-45-Steckers für RS-485
1.
GND
2.
GND
3.
RX/TX A (-)
4.
BIAS L
5.
BIAS H
6.
RX/TX B (+)
7.
Kein Anschluss
8.
Kein Anschluss
9.
Abschirmung
Tabelle 5.16
Fett = Obligatorisch, Cat5-Kabel enthält alle acht Adern.
Für Ethernet: 10Base-TX und 100Base-TX Auto Cross-Over.
L00410605-02_03 / Rev.-Datum: 2013-11-22
