Technische Daten
5
5

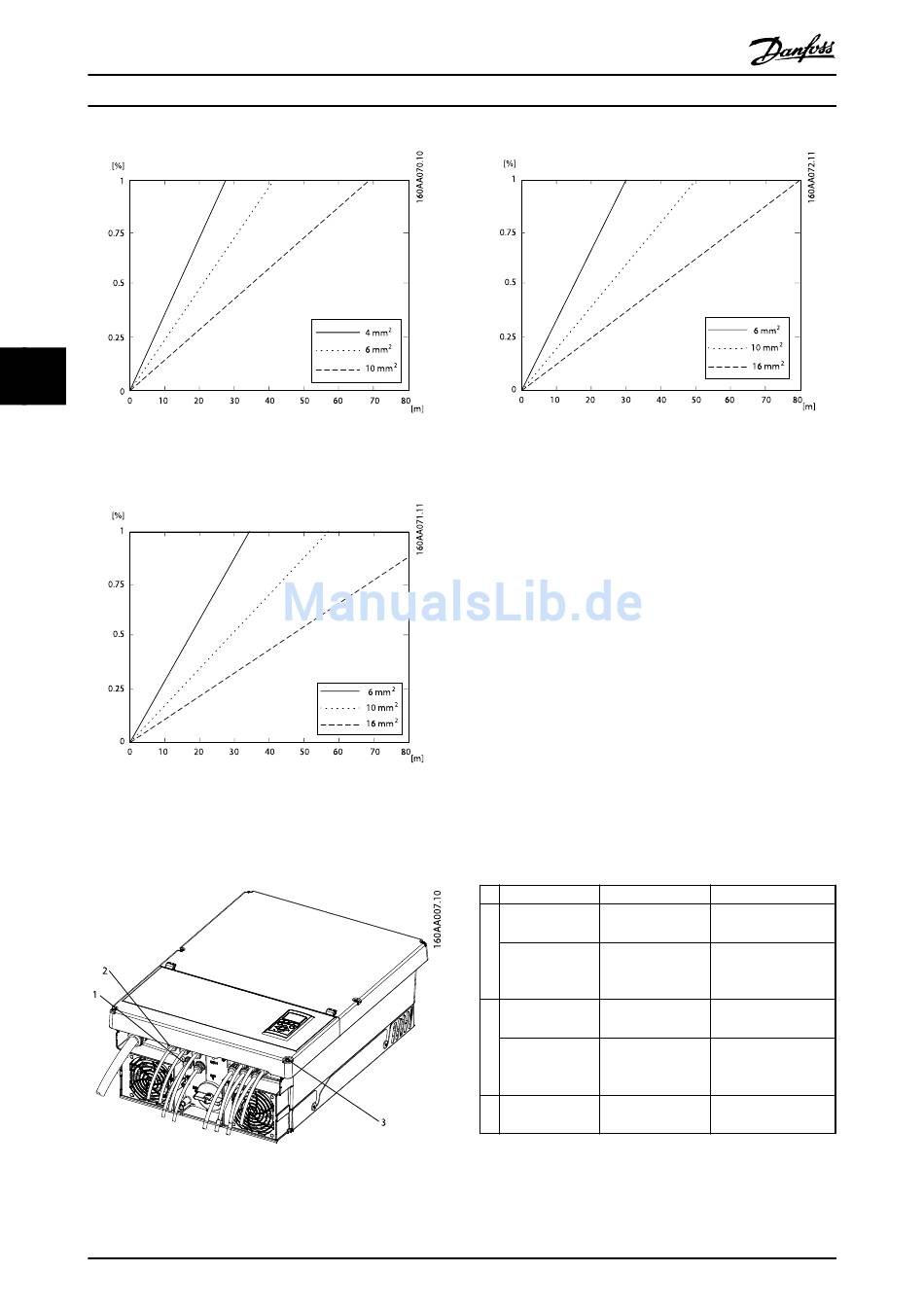

Abbildung 5.7 FLX-Serie 12.5, Kabelverluste [%] gegenüber
Kabellänge [m]
Abbildung 5.8 FLX-Serie 15, Kabelverluste [%] gegenüber
Kabellänge [m]
5.7 Drehmomentvorgaben
Abbildung 5.10 Überblick über Wechselrichter mit Drehmo-
mentvorgaben 1
46
Abbildung 5.9 FLX-Serie 17, Kabelverluste [%] gegenüber
Kabellänge [m]
Parameter
1
M16-Kabelver-
schraubung
M16-Kabelver-
schraubung,
Überwurfmutter
2
M25-Kabelver-
schraubung
M25-Kabelver-
schraubung,
Überwurfmutter
3
Vordere
Schraube
Tabelle 5.12 Nm-Spezifikationen 1
L00410605-02_03 / Rev.-Datum: 2013-11-22
Werkzeug
Anzugsmoment
Schlüssel 19 mm
3,75 Nm
Schlüssel 19 mm
2,5 Nm
Schlüssel 27 mm
7,5 Nm
Schlüssel 27 mm
5,0 Nm
Torx TX 20
1,5 Nm
