  • Seite 1 FTZ-UNI-15 Betriebsanleitung Operating Instructions Instructions d'emploi Bedrijfshandleiding 53100256...
  • Seite 5 FTZ-UNI-15 Betriebsanleitung 53100256 Original Betriebsanleitung...
  • Seite 6 Störungsbeseitigung ........................21 Reparaturen ........................... 21 Prüfungspflicht ..........................22 Hinweis zum Typenschild ....................... 23 Hinweis zur Vermietung/Verleihung von PROBST-Geräten ............23 Entsorgung / Recycling von Geräten und Maschinen ..............23 Änderungen gegenüber den Angaben und Abbildungen in der Betriebsanleitung sind vorbehalten. 53100256...
  • Seite 7 DIN EN ISO 13857 Sicherheit von Maschinen - Sicherheitsabstände gegen das Erreichen von Gefährdungsbereichen mit den oberen und unteren Gliedmaßen Dokumentationsbevollmächtigter: Name: Jean Holderied Anschrift: Probst GmbH; Gottlieb-Daimler-Straße 6; 71729 Erdmannhausen, Germany Unterschrift, Angaben zum Unterzeichner: Erdmannhausen, 10.07.2024..............(Eric Wilhelm, Geschäftsführer) 53100256...
  • Seite 8 Sicherheit Sicherheit Sicherheitshinweise Lebensgefahr! Bezeichnet eine Gefahr. Wenn sie nicht gemieden wird, sind Tod und schwerste Verletzungen die Folge. Gefährliche Situation! Bezeichnet eine gefährliche Situation. Wenn sie nicht gemieden wird, können Verletzungen oder Sachschäden die Folge sein. Verbot! Bezeichnet ein Verbot. Wenn es nicht eingehalten wird, sind Tod und schwerste Verletzungen, oder Sachschäden die Folge.
  • Seite 9 Sicherheit Sicherheitskennzeichnung VERBOTSZEICHEN Symbol Bedeutung Bestell-Nr. Größe 29040210 Ø 30 mm Niemals unter schwebende Last treten. Lebensgefahr! 29040209 Ø 50 mm 29040204 Ø 80 mm 29040213 Ø 30 mm Es dürfen keine konischen Greifgüter gegriffen werden. 29040212 Ø 50 mm 29040211 Ø...
  • Seite 10 Sicherheit Persönliche Sicherheitsmaßnahmen • Jeder Bediener muss die Bedienungsanleitung für das Gerät mit den Sicherheitsvorschriften gelesen und verstanden haben. • Das Gerät und alle übergeordneten Geräte in/an die das Gerät eingebaut ist, dürfen nur von dafür beauftragten und qualifizierten Personen betrieben werden. •...
  • Seite 11 Sicherheit Sicherheit im Betrieb 2.9.1 Allgemeines • Die Arbeit mit dem Gerät darf nur in bodennahem Bereich erfolgen. Das Schwenken des Gerätes über Personen hinweg ist untersagt. • Der Aufenthalt unter schwebender Last ist verboten. Lebensgefahr! • Das manuelle Führen ist nur bei Geräten mit Handgriffen erlaubt. •...
  • Seite 12 Allgemeines Allgemeines Bestimmungsgemäßer Einsatz Das Gerät ist universell einsetzbar zum Greifen und Versetzen von sauberen und an den Greifflächen unverschmutzten marktüblichen Betonfertigteilen; Trittstufen; Bordsteinen (auch Naturbordsteinen), sowie von Kassler Bord (Bus- und Bahn-Profilstein) und dergleichen. Das Gerät wird in Verbindung mit einem Hebezeug/Trägergerät wie z.B.
  • Seite 13 Allgemeines • Das Gerät darf nur für den in der Bedienungsanleitung beschriebenen bestimmungsgemäßen Einsatz, unter Einhaltung der gültigen Sicherheitsvorschriften und unter Einhaltung der dementsprechenden gesetzlichen Bestimmungen und den der Konformitätserklärung verwendet werden. • Jeder anderweitige Einsatz gilt als nicht bestimmungsgemäß und ist verboten! •...

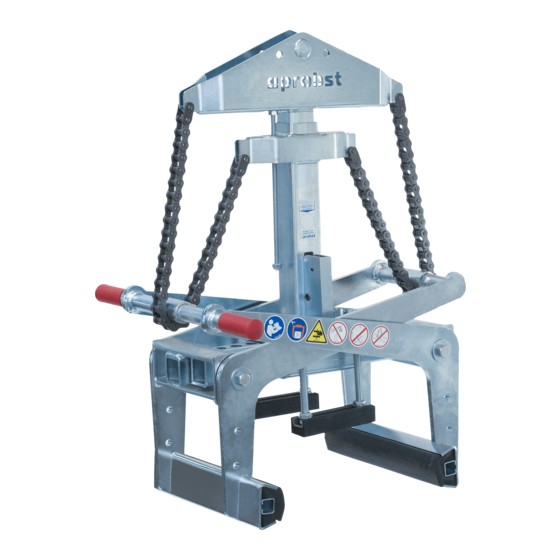

  • Seite 14 Allgemeines Übersicht und Aufbau 1 Oberteil 5 Handgriff zur Führung der FTZ-UNI-15 2 Einhängebolzen für Hebezeuge 6 Gummi-Greifelemente 3 Teleskoprohr 7 Rechteckrohr für Greifbereichsverstellung Wechselautomatik zur vollautomatischen Umschaltung Befestigungslöcher für höhenverstellbare Auflage von „voll“ auf „leer“ HVA (Zubehör) Technische Daten Die genauen technischen Daten (wie z.B.
  • Seite 15 Installation Installation Mechanischer Anbau Nur Original-Probst-Zubehör verwenden, im Zweifelsfall Rücksprache mit dem Hersteller halten. Die Tragfähigkeit des Trägergerätes/Hebezeuges darf durch die Last des Gerätes, der optionalen Anbaugeräte (Drehmotor, Einstecktasche, Kranausleger etc.) und die zusätzliche Last der Greifgüter nicht überschritten werden! Greifgeräte müssen immer kardanisch aufgehängt werden, so dass sie in jeder Position frei...
  • Seite 16 Installation 4.1.4 Einstecktaschen (optional) Um eine sichere Verbindung zwischen dem Gabelstapler und der Einstecktasche (3) herzustellen, fährt man mit den Gabelstapler-Zinken (1) in die Einstecktasche (3) hinein. Danach arretiert man diese entweder mittels Arretierungsschrauben (2), welche durch eine vorzusehende Bohrung in die Stapler-Zinken (1) gesteckt wird, oder mittels einer Kette oder eines Seils (4), das durch die Ösen an den Einstecktasche (3) und um den Gabelträger () gelegt werden muss.
  • Seite 17 Einstellungen Einstellungen Einstellung des Greifbereichs Bevor ein Greifgut angehoben und versetzt werden kann, muss der entsprechende Greifbereich eingestellt werden! Ansonsten ist nicht gewährleistet, dass die Spannkraft zum sicheren Greifen des Greifgutes ausreicht. → Folge: Greifgut kann abrutschen! • Die Einstellung des Greifbereichs darf niemals auf beiden Seiten gleichzeitig erfolgen. Greifbereich immer zuerst auf der einen und dann auf der anderen Seite einstellen.
  • Seite 18 Einstellungen ) Der eingestellte Greifbereich wird direkt an den Pfeilen angezeigt (an beiden Rechteckrohren Siehe nachfolgende Beispiel-Abbildung → Greifbereich: 24 – 39 cm. inch 62 - 75 24.41 - 29.53 22.05 – 27.95 56 - 71 48 – 63 18.90 – 24.80 15.75 –...
  • Seite 19 Einstellungen Einstellung der Gewindestange Der Greifbereich des Gerätes muss immer richtig eingestellt werden (siehe Einstellung des Greifbereichs). Ansonsten kann nicht gewährleistet werden, dass die Spannkraft zum sicheren Greifen ausreicht und es besteht die Gefahr des Abrutschens. Bei der Einstellung des Greifbereichs muss aus sicherheitstechnischen Gründen folgendes berücksichtigt werden: Die untere Mutter (3) an der Gewindestange (1) darf beim Greifvorgang (Anheben eines Greifgutes) nicht auf Anschlag fahren.
  • Seite 20 Bedienung Bedienung Bedienung für Geräte mit Wechselautomatik • Das Gerät wird mit dem Hebezeug/Trägergerät (z.B. Bagger) verbunden. • Anhand der zu transportierenden Greifgüter wird an dem Gerät der Greifbereich eingestellt. • Mit dem Hebegerät/Trägergerät wird das Gerät über dem Greifgut positioniert und abgesenkt. •...
  • Seite 21 Bedienung 1) Sonst kann es zu Fehlschaltungen und dann beim Absetzen der Last zur Verformung oder Zerstörung der Wechselautomatik kommen. Ruckartiges Anheben oder Absenken des Gerätes, sowie auch schnelles Fahren mit dem Trägergerät/ Hebezeug über unebenes Gelände ist verboten! Beim Auswechseln einer defekten Wechselautomatik ist unbedingt darauf zu achten, dass die Schlitze der beiden Spannstifte immer nach unten zeigen.
  • Seite 22 Bedienung SAFETY-INDICATOR FTZ-SI (Zubehör) 6.3.1 Allgemeine Sicherheitshinweise Der SAFETY-INDICATOR FTZ-SI zeigt die Greifsicherheit während des gesamten Greifvorgangs visuell an. Sollten z. B. Schmutz oder Nässe zum Abrutschen des Greifgutes führen, wird rechtzeitig durch zwei rote Zeiger gewarnt. Sofern beim Anhebevorgang des Gerätes mit Greifgut, einer oder beide rote Zeiger des SAFETY-INDICATORS sichtbar werden (Abb.
  • Seite 23 Bedienung 6.3.2 Allgemeine Montagehinweise • Durch die Montage des SAFETY-INDICATORS verringert sich die Eintauchtiefe des Gerätes um mindestens 29 mm. • Aufgrund der langen Schrauben am SAFETY-INDICATOR kann dieser auch als „höhenverstellbare Auflage“ zur Begrenzung der Eintauchtiefe verwendet werden. • Damit der SAFETY-INDICATOR sicher montiert werden kann, muss das Gerät auf ebenem und geeignetem Untergrund positioniert werden.
  • Seite 24 Wartung und Pflege Wartung und Pflege Wartung Um eine einwandfreie Funktion, Betriebssicherheit und Lebensdauer des Gerätes zu gewährleisten, sind die in der unteren Tabelle aufgeführten Wartungsarbeiten nach Ablauf der angegebenen Fristen durchzuführen. Es dürfen nur Original-Ersatzteile verwendet werden, ansonsten erlischt die Gewährleistung. Alle Arbeiten dürfen nur bei stillgelegtem Gerät erfolgen! Bei allen Arbeiten muss sichergestellt sein, dass sich das Gerät nicht unabsichtlich schließen kann.
  • Seite 25 Wartung und Pflege Störungsbeseitigung STÖRUNG URSACHE BEHEBUNG Die Klemmkraft ist nicht ausreichend, die Last rutscht (optional) Die Greifbacken sind abgenutzt Greifbacken erneuern (optional) Traglast ist größer als zulässig Traglast reduzieren Greifbereichs-Einstellung Es ist der falsche Greifbereich Greifbereich entsprechend auf die zu (optional) eingestellt transportierenden Güter einstellen...
  • Seite 26 • Die dementsprechenden gesetzlichen Bestimmungen u. die der Konformitätserklärung sind zu beachten! • Die Durchführung der Sachkundigenprüfung kann auch durch den Hersteller Probst GmbH erfolgen. Kontaktieren Sie uns unter: service@probst-handling.de • Wir empfehlen, nach durchgeführter Prüfung und Mängelbeseitigung des Gerätes die Prüfplakette „Sachkundigenprüfung/ Expert inspection“...
  • Seite 27 (z.B. Kran, Kettenzug, Gabelstapler, Bagger...) mit zu berücksichtigen. Beispiel: Hinweis zur Vermietung/Verleihung von PROBST-Geräten Bei jeder Verleihung/Vermietung von PROBST-Geräten muss unbedingt die dazu gehörige Original- Betriebsanleitung mitgeliefert werden (bei Abweichung der Sprache des jeweiligen Benutzerlandes, ist zusätzlich die jeweilige Übersetzung der Original-Betriebsanleitung mit zuliefern)! Entsorgung / Recycling von Geräten und Maschinen...
  • Seite 28 (durch eine autorisierte Fachwerkstatt)! Nach jeder erfolgten Durchführung eines Wartungsintervalls muss unverzüglich dieser Wartungsnachweis (mit Unterschrift u. Stempel) an uns übermittelt werden. per E-Mail an: service@probst-handling.de / per Fax oder Post Betreiber: _ _ _ _ _ _ _ _ _ _ _ _ _ Gerätetyp:...
  • Seite 104 A53100256 FTZ-UNI-15 29040638 Auf beiden Seiten/on both sides 29040056 Erstellt/Created: Zuletzt geändert/Last changed: Blatt / Sheet: 1 / 1 30.06.2017 / Krasnikov, Igor 04.05.2023 / Simon, Swen Version: Einige der Abbildungen sind möglicherweise optionales Zubehör des Gerätes/Some of pictures may be optional equipment of the device.
  • Seite 105 Bitte beachten Sie, dass das Produkt ohne vorliegende Betriebsanleitung in Landessprache nicht eingesetzt / in Betrieb gesetzt werden darf. Sollten Sie mit der Lieferung des Produkts keine Betriebsanleitung in Ihrer Landessprache erhalten haben, kontaktieren Sie uns bitte. In Länder der EU / EFTA senden wir Ihnen diese kostenlos nach.
