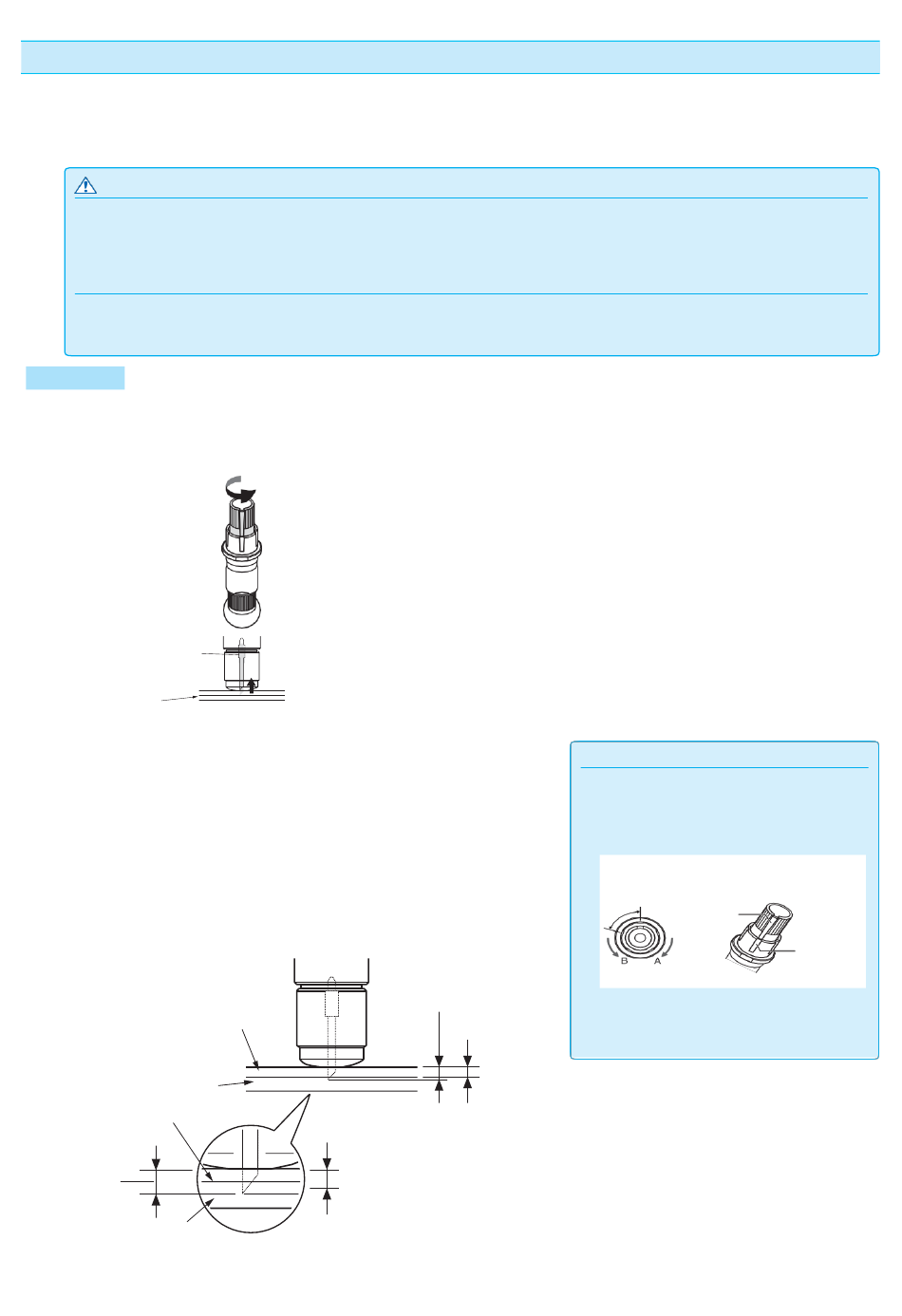

Manuelle Einstellung der Klingenlänge
Um einen optimalen Schnitt zu erhalten, muss die Klingenlänge gemäß dem verwendeten Medium und der
Messerklinge eingestellt werden. Führen Sie eine weitere Einstellung durch, indem Sie einen Testschnitt
durchführen, nachdem Sie die Klingenlänge manuell eingestellt haben.
VORSICHT
• Seien Sie im Umgang mit Messerklingen vorsichtig, um Verletzungen zu vermeiden.
• Es kann zu einer Beschädigung der Messerklinge oder der Schneidematte führen, wenn das Messer zu weit ausgefahren ist. Stellen
Sie sicher, dass die Klingenlänge kleiner als die Medienstärke eingestellt ist.
Ergänzung
• Nähere Informationen zu Testschnitten finden Sie in „Durchführen eines Testschnittes".
• Wird ein dünnes Medium verwendet, wie beispielsweise eine Folie, verwenden Sie die mitgelieferte Lupe, um dieses einzustellen.
Anleitung
1
Richten Sie die Klingenspitze mit dem Ende des
Messerstiftes aus und setzen Sie das Werkzeug auf die
Medienoberfläche auf.
Klinge
Medien
2
Fahren Sie die Klinge Stück für Stück bis zur Medienstärke
aus.
Die optimale Klingenlänge sollte größer als die
Folienstärke sein, jedoch kleiner als die Gesamtstärke der
Folie und des Trägerblattes zusammen.
Versuchen Sie, die Folie zu schneiden, und stellen Sie sie
so ein, dass das Trägerblatt leicht geschnitten wird. Wenn
das Trägerblatt vollständig durchschnitten wird, verkleinern
Sie die Klingenlänge und wenn die Folie nicht vollständig
durchschnitten wird, vergrößern Sie die Klingenlänge.
Trägerblatt
Folie
Optimale
Klingenlänge
Trägerblatt
Folie
Medienstärke
Ergänzung
•
•
•
•
Optimale Klingenlänge
Medienstärke
2-55
Regulieren Sie die Klingenlänge mit dem
Stellring. Drehen Sie ihn in A-Richtung zum
Ausfahren der Klinge oder in B-Richtung zum
Einziehen. Eine Skaleneinheit beträgt 0,1 mm.
•
Wird der Stellring um eine Skaleneinheit
gedreht, bewegt sich die Klinge um ca.
0,1 mm.
Skala
Skala
Richtlinie zur Einstellung der Klingenlänge
Näheres zur Medienstärke finden Sie unter
„Einstellung der Werkzeugbedingung".
Skala
Skala
