6

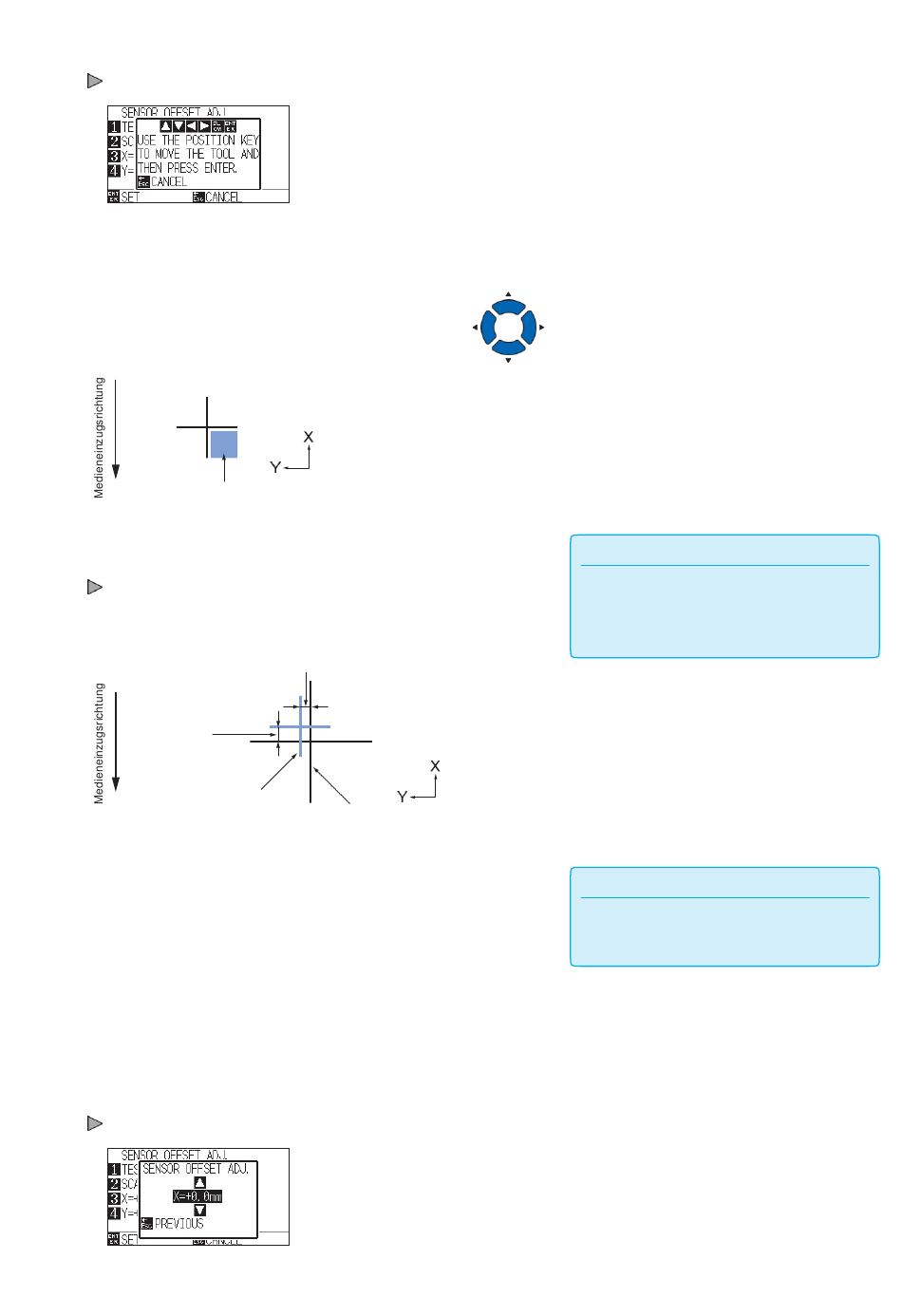

Drücken Sie die Taste [2] (SCAN).
Nachfolgende Meldung erscheint.
7
Drücken Sie die Positionstasten (▲▼◄►) und bewegen
Sie den Werkzeugschlitten in den Bereich, um
den Scanvorgang der Passermarke zu beginnen.
Scanbereich der Passermarke
Richten Sie das Werkzeug an diesem Bereich aus.
8
Bestätigen Sie die Position des Werkzeugs durch
Drücken der Taste [ENTER], falls diese OK ist.
Die zu vergleichende Passermarke wird nach dem Scannen der
Passermarke geplottet (siehe unten).
ADJ. erscheint sobald das Plotten abgeschlossen ist.
Abstands-
einstellwert X
Passermarke zum
Vergleich
9
Messen Sie anhand der gescannten Passermarke für
Justierung, den Abstand, um den die Position der
Vergleichsmarke ausgeglichen werden muss, damit beide
übereinander liegen, und geben Sie den Wert ein. Als
Beispiel, in der obigen Abbildung, muss sich der Wert in
negative Richtungen sowohl für die X- als auch die Y-
Richtung bewegen, so dass beide Einstellwerte negative
Werte sind.
10
Drücken Sie die Taste [3] (X).
Die Anzeige SENSOR OFFSET ADJ.
Die Anzeige SENSOR OFFSET
Abstandseinstellwert Y
Passermarke für Justierung
X erscheint.
5-21
Ergänzung
Ohne zu plotten gelangen Sie zurück zur
Anzeige ARMS SETTING (3/4) durch
Drücken der Taste [ESC] (CANCEL).
Ergänzung
Die Position der Passermarke wird in der Mitte
der Linie gemessen.
