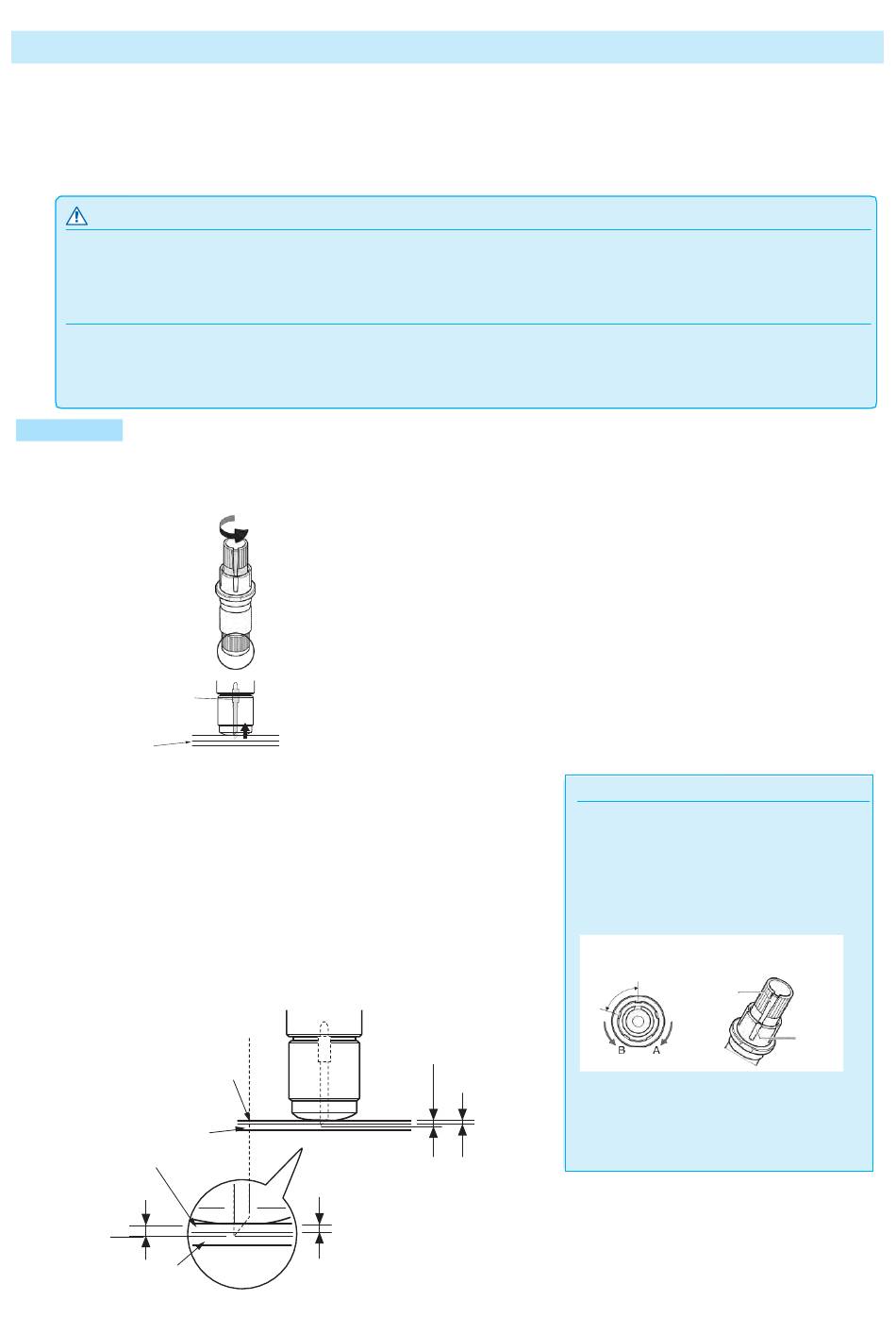

Manuelle Einstellung der Klingenlänge
Um einen optimalen Schnitt zu erhalten, muss die Klingenlänge gemäß dem verwendeten Medium und der
Schneideklinge eingestellt werden.
Führen Sie eine weitere Einstellung durch, indem Sie einen Testschnitt durchführen, nachdem Sie die
Klingenlänge manuell eingestellt haben.
VORSICHT
Seien Sie im Umgang mit Messerklingen vorsichtig, um Verletzungen zu vermeiden.
Es kann zu einer Beschädigung der Messerklinge oder der Schneidematte führen, wenn das Messer zu weit ausgefahren ist. Stellen
Sie sicher, dass die Klingenlänge kleiner als die Medienstärke eingestellt ist.
Ergänzung
Nähere Informationen zu Testschnitten finden Sie in „Durchführen eines Testschnittes".
Wird ein dünnes Medium verwendet, wie beispielsweise eine Folie, verwenden Sie die mitgelieferte Lupe, um dieses einzustellen.
Anleitung
Richten Sie die Klingenspitze mit dem Ende des Messerstiftes
1
aus und setzen Sie das Werkzeug auf die Medienoberfläche auf.
Klinge
Medien
2
Fahren Sie die Klinge Stück für Stück bis zur Medienstärke aus.
Die optimale Klingenlänge sollte größer als die
Folienstärke sein, jedoch kleiner als die Gesamtstärke
der Folie und des Trägerblattes zusammen.
Versuchen Sie, die Folie zu schneiden, und stellen
Sie sie so ein, dass das Trägerblatt leicht geschnitten wird.
Wenn das Trägerblatt vollständig durchschnitten wird,
verkleinern Sie die Klingenlänge und wenn die Folie nicht
vollständig durchschnitten wird, vergrößern Sie die
Klingenlänge.
Trägerblatt
Folie
Optimale
Klingenlänge
Trägerblatt
Folie
Medienstärke
Ergänzung
Optimale Klingenlänge
Medienstärke
2-42
•
Regulieren Sie die Klingenlänge mit dem
Stellring. Drehen Sie ihn in A-Richtung zum
Ausfahren der Klinge oder in B-Richtung zum
Einziehen. Eine Skaleneinheit beträgt 0,1
Wird der Stellring um eine Skaleneinheit
gedreht, bewegt sich die Klinge
um ca. 0,1 mm.
Skala
•
Richtlinie zur Einstellung der Klingenlänge
Näheres zur Medienstärke finden Sie unter
„Einstellung der Werkzeugbedingung".
mm.
Skala
