5

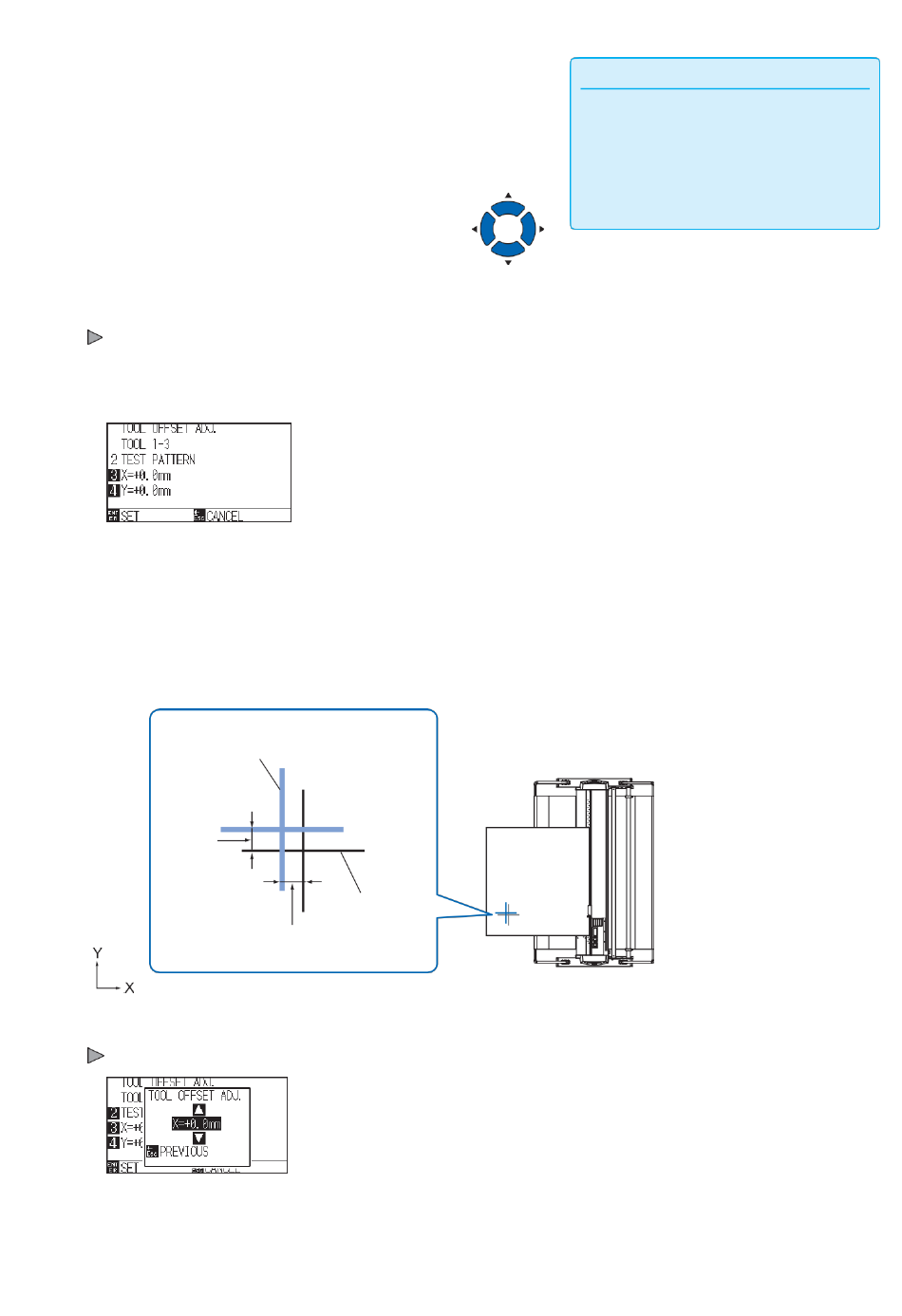

Drücken Sie die Positionstasten (▲▼◄►), um den
Werkzeugschlitten in die Position zu bewegen, wo das
Testmuster geplotted wird.
Bewegen Sie ihn innerhalb eines Schneidebereichs von
mehr als 50 mm sowohl auf der X- als auch auf der
Y-Achse.
6
Bestätigen Sie die Position des Werkzeugs durch Drücken
der Taste [ENTER].
Mit dem Stifthalter (Werkzeug 1) plotten Sie eine „+" Markierung.
Als nächstes plotten Sie mit Stifthalter (Werkzeug 3) eine „+" Markierung.
Nach Beendigung des Plottens, erscheint die Anzeige TOOL OFFSET ADJ.
7
Unter Verwendung des mit dem Stifthalter (Werkzeug 1)
geplotteten „+" als Referenz, messen Sie um wie viel das mit
dem Stifthalter (Werkzeug 3) geplottete „+" abweicht.
(Beispiel: In der folgenden Abbildung, weicht es ist in -X-
Richtung / +Y-Richtung ab, also geben Sie X = + * mm, Y = -
* mm ein.)
„+" geplottet mit
Messerhalter
(Werkzeug 3)
Y mm
8
Drücken Sie die Taste [3] (X=+0,0mm).
Die Anzeige Tool 1-3 Interval Adjustment (X) erscheint.
„+" geplottet mit
Messerhalter
(Werkzeug 1)
X mm
X mm
7-23
Ergänzung
• Ohne die Einstellungen zu ändern gelangen Sie
zurück zur Anzeige TOOL OFFSET ADJ durch
Drücken der Taste [ESC] (CANCEL).
• Bei gleichzeitigem Drücken der Taste [SLOW]
und der Positionstaste bewegt sich der
Werkzeugschlitten langsam.
