SLOW .......................... Bei gleichzeitigem Drücken der Positionstaste bewegt sich der Werkzeugschlitten langsam.
1, 2, 3, 4 ....................... Auswahl der Menünummer in der Anzeige.
POSITIONSTASTEN (▲,▼,◄,►)
............................ Stellt verschiedene Einstellungen ein, wählt numerische Wertänderungen aus,

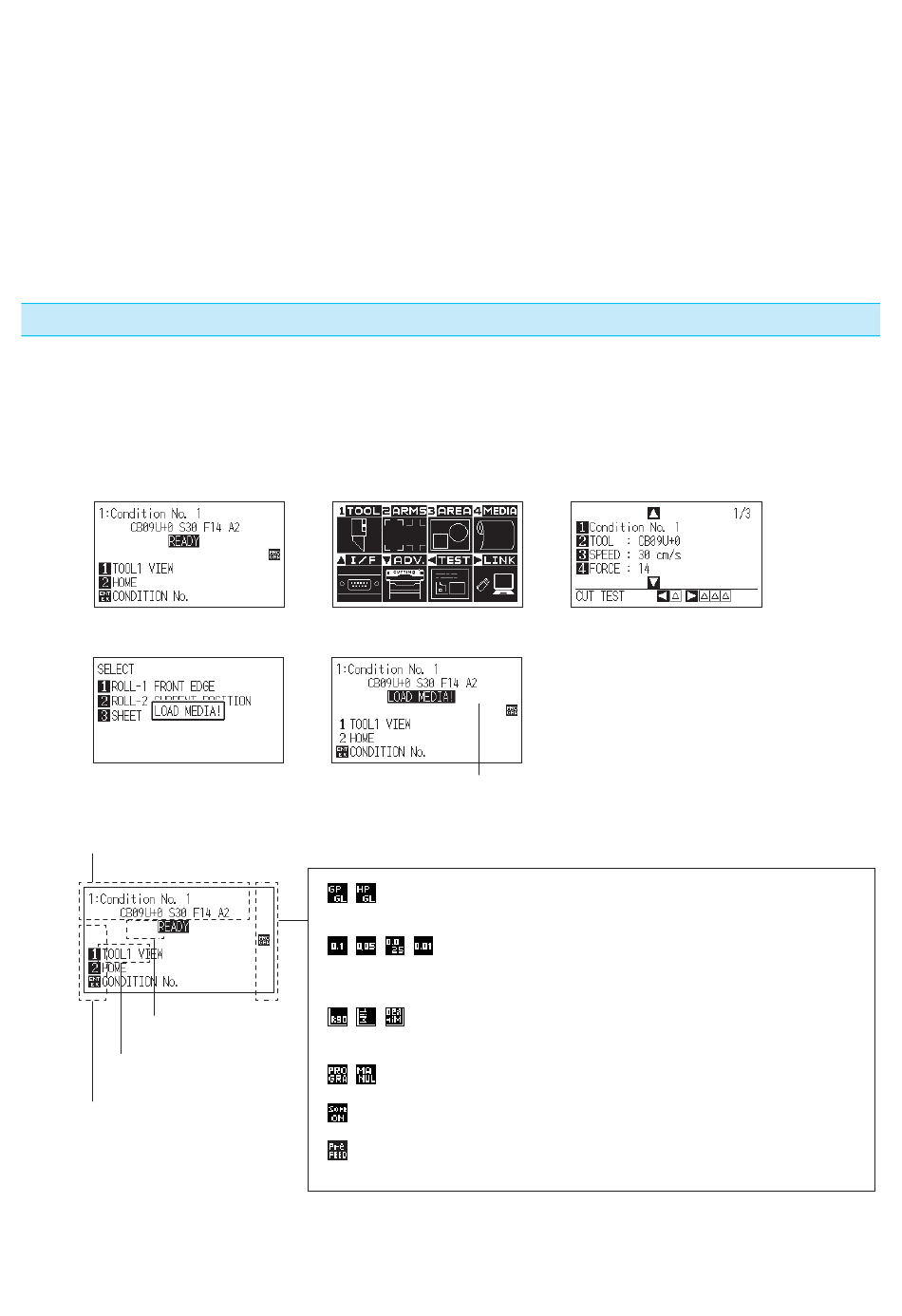

Lesen der Anzeige (LCD)
In der Anzeige der Kontrolltafel erscheinen Informationen zum Status.
Wird eine Funktion einer Taste auf der Kontrolltafel zugewiesen, erscheinen der Tastenname und die
entsprechende Funktion auf der Anzeige. Umgekehrt erscheint der Tastenname, wenn die Taste aktiviert
wurde.
Startanzeige
(READY)
Mediensethebel oben
aktuelle Werkzeugbedingung
Benutzernummer
Aktuelle Werkzeugnummer
Entsprechender Tastenname der
Kontrolltafel (gültige Taste wird umgekehrt
angezeigt)
Wenn das „SLOW"-Symbol in der Anzeige angezeigt wird, funktioniert es als Menütaste.
Wenn die Taste [SLOW] in der Startanzeige gedrückt wird, werden der aktuelle
Schneide-/Plotbereich und die Position des Werkzeugschlittens angezeigt.
bewegt den Cursor und ändert die Positionen in der Menüanzeige.
(PAUSE/MENU)
Mediensethebel unten
Setzt die Bedingung des Mediums (Bereitschaftsstatus:
„READY" erscheint bei eingelegtem Medium)
Anzeige der eingestellten Bedingung
Menüanzeige
Kommando
Schrittweite
Drehen/Spiegeln
Priorität
Sort
Voreinzug
2-32
Bedingungsanzeige
(COND/TEST)
: GP-GL
: GP-GL-Kommando
HP-GL
: HP-GL-Kommando
(keine Anzeige) : Befehl Auto
: 0,1
: 0,1mm
0,05
: 0,05mm
0,025
: 0,025mm
0,01
: 0,01mm
: R90
: Drehen (90° drehen)
: Mir
: Spiegeln
R90 Mir
: Spiegeln und drehen
: Manuelle Priorität
: MANUL
PROGRA
: Programmpriorität
: Anzeige, wenn Sortieren eingeschaltet ist
: Sort ON
: Anzeige bei automatischem Medieneinzug
: Pre FEED
