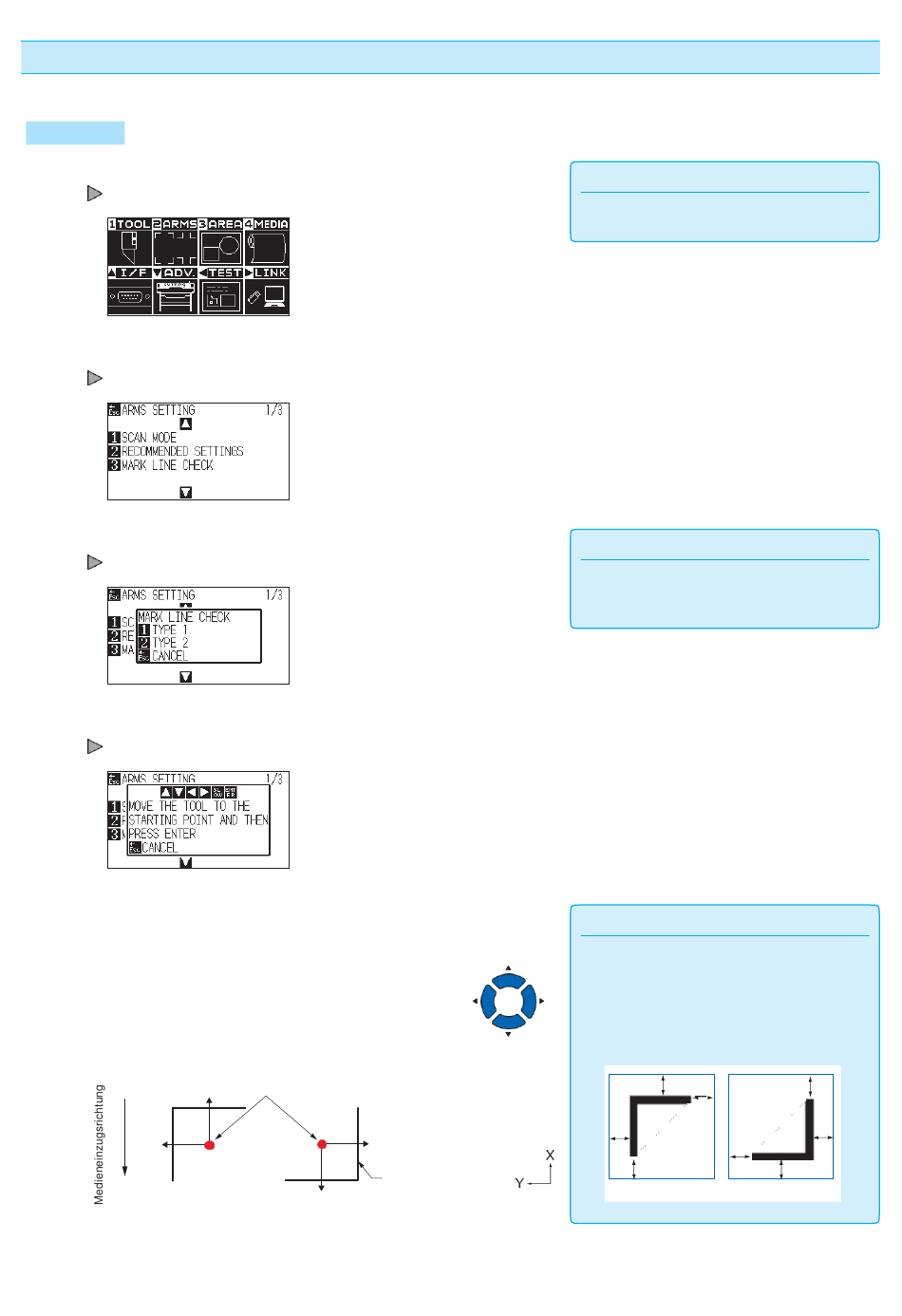

Überprüfen der Linien der Passermarke
Nach dem Ermitteln von Passermarken, bestätigen Sie den Passermarken-Scanvorgang.
Anleitung
1
Drücken Sie die Taste [PAUSE/MENU].
Die Menüanzeige erscheint.
2
Drücken Sie die Taste [2] (ARMS).
Die Anzeige ARMS SETTING (1/3) erscheint.
3
Drücken Sie die Taste [3] (MARK LINE CHECK).
Die Anzeige MARK LINE CHECK erscheint.
4
Drücken Sie die Taste [1] (TYPE1) oder Taste [2] (TYPE2).
Nachfolgende Meldung erscheint.
5
Drücken Sie die Positionstasten (▲▼◄►) und bewegen
Sie das Werkzeug in die Startposition des
Passermarkenscans (roter Kreis).
MARKE TYP 1
Startposition des Passermarkenscans
MARKE TYP 2
Passermarke
5-12
Ergänzung
Nehmen Sie die Einstellungen im Normal-Modus
vor.
Ergänzung
Diese Funktion ist nicht verfügbar, wenn
MARKE TYP 3 oder MARKE TYP 4 verwendet
wird.
Ergänzung
Bei der Überprüfung der Linien der Passermarke mit
der Maskenpassermarke, stellen Sie die
Maskenbreite auf der Anwendungssoftware auf
20 mm ein.
Wenn es 20 mm oder weniger ist, können die
Passermarkenlinien nicht richtig überprüft
a
a
a
a
a
a=20mm
werden.
a
a
a
