7.1
Schneiden von scharfkantigen Ecken bei
dicken Medien
Überblick über Tangentialmodus

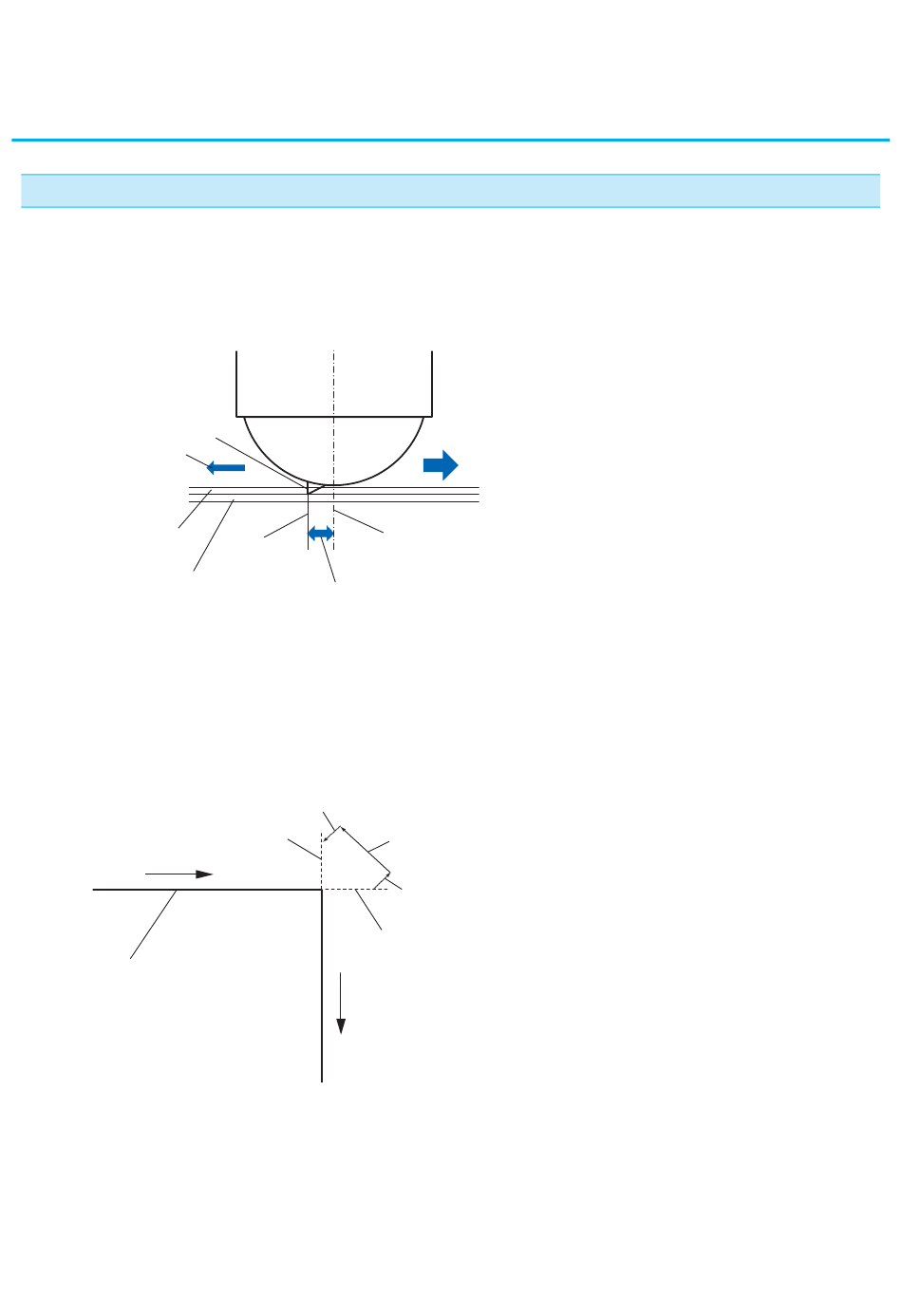

Die Klinge muss beim Schneiden des Mediums in Schnittrichtung zeigen. Die Klingenspitze ist wie dargestellt
geformt, zeigt also selbst beim Schneiden von Kurven oder Ecken in Schnittrichtung. Die Spitze der Klinge ist
von der Drehachse der Klinge versetzt (CUTTER OFFSET). Die Klinge dreht sich bei Bewegung des
Werkzeugschlittens automatisch, um in Schnittrichtung zu zeigen, da sie sich versetzt von der Drehachse
bewegt und das Medium der Klingenspitze Widerstand bietet.
Klinge
Widerstand
durch Medium
Medium
Trägerblatt
Die Klingenspitze wird im Medium mit 0,3 mm oder dicker abgesenkt, wodurch die Klinge schwerer zu drehen ist.
Besonders bei scharfkantigen Ecken wird das Schneiden erschwert, da die Klinge nicht leichtgängig gedreht werden
kann.
Der Tangentialmodus ist eine Methode, um Ecken zu schneiden, in denen sich zwei gerade Linien treffen.
(Siehe unten) Im Tangentialmodus wird die Klinge vorgeschoben, wodurch ein Überschnitt an den Ecken
entsteht, bevor das Werkzeug angehoben wird. Danach wird sie bereits kurz vor der nächsten Linie abgesenkt
und beginnt mit einem leichten Überschnitt.
(1) Werkzeugrichtung
Original-Schnittlinie
Es gibt 2 Modi für den Tangentialmodus.
Modus 1: Schneidet über Start- und Endpunkte sowie scharfkantige Ecken hinaus, um Lücken im Schnitt
zu vermeiden. Zusätzlich wird die Messerklinge während des Schneidens auf der Oberfläche
des Mediums entlanggeführt, wenn sie stark gedreht wird, dadurch wird ein genauer Schnitt
unabhängig von der Härte oder Stärke eines Mediums sichergestellt.
Modus 2: Schneidet nur über Start- und Endpunkte hinaus. Zusätzlich wird die Messerklinge nur in der
Startposition auf der Oberfläche des Mediums gedreht. Modus 2 verwendet einfachere
Schnittkontrollen als Modus 1 und bietet dadurch eine kürzere Schnittzeit.
Die Länge des Überschnittes kann im Tangentialmodus individuell für Linienanfang und -ende festgelegt werden.
Drehachse des Werkzeugs
Klingenposition
Messer-Offset
Werkzeug nach unten
(2) Werkzeugbewegung
Überschnitt
Werkzeug nach oben
Überschnitt
(3) Werkzeugrichtung
Werkzeugschlitten
Bewegungsrichtung
