Bestandteile

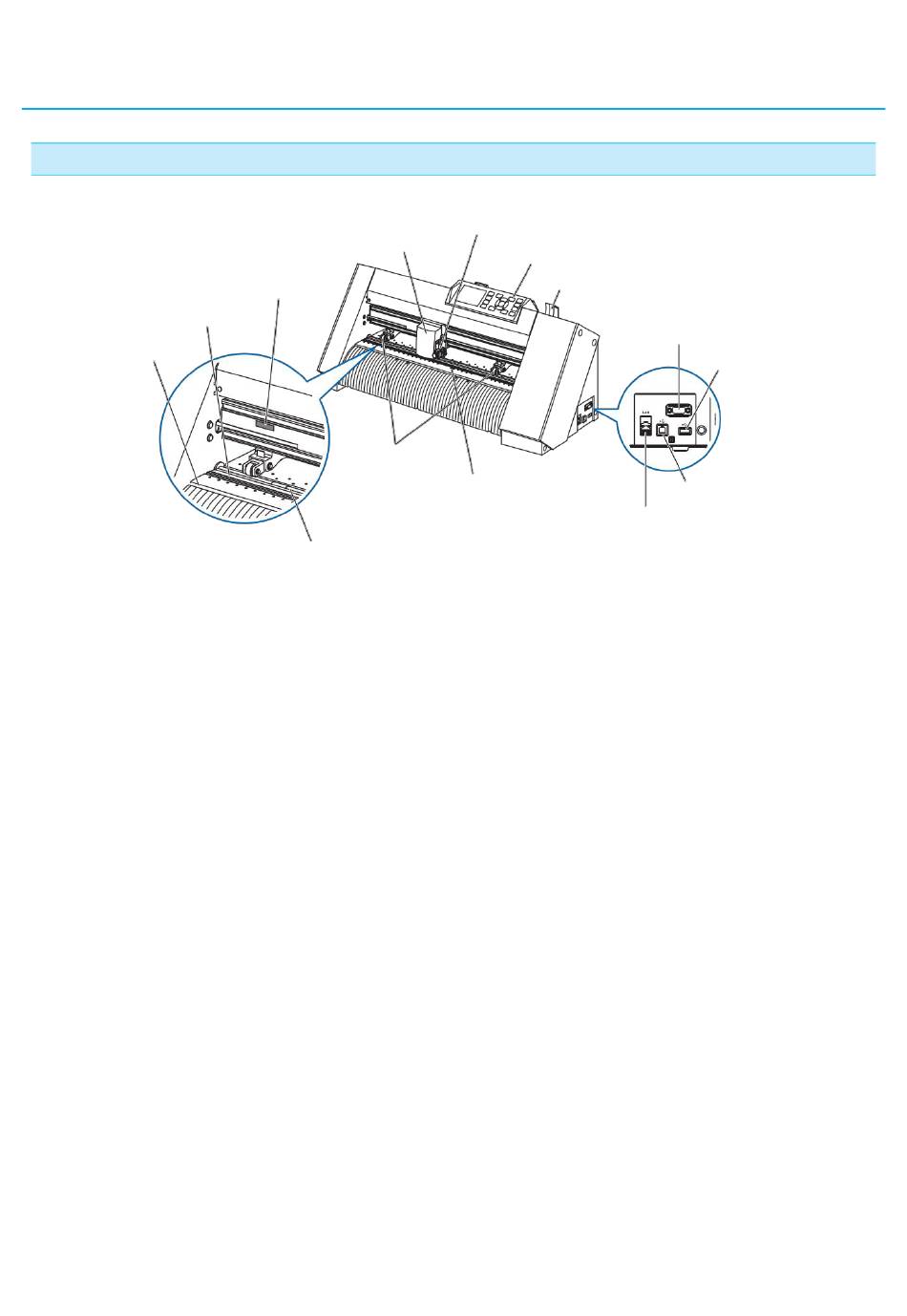

Vorderansicht: CE7000-40
Gritrollen-Positionsführung
Schneidematte
Schneidenut
Kontrolltafel ........................................ Für Zugriff auf verschiedene Plotterfunktionen.
Klemmrollen ...................................... Rollen, die das Medium gegen die Gritrollen drücken.
Gritrollen ............................................. Bewegen das Medium vorwärts und rückwärts.
Mediensensoren ................................ Der Frontsensor dient zur Erkennung der vorderen Ecke des Mediums. Der
Werkzeugschlitten ........................... Bewegt den Messer- oder Plotterstift während des Schneidens
Werkzeughalter .............................. ... Hält den Messer- oder Plotterstift und bewegt diesen nach oben oder unten.
Gritrollen-Positionsführung ............. Sticker an der Frontseite der Schiene, die die Position jeder Gritrolle zeigen.
Schneidematte .................................. Die Schneideklinge wird über dieser Matte bewegt.
Schneidenut ....................................... Verwenden Sie diese Nut zum Ausschneiden (Stanzen) oder Querschneiden.
Mediensethebel ................................. Dient dem Anheben oder Absenken der Klemmrollen während des Einzugs
USB-Schnittstellenanschluss ........... Verbindet den Plotter mit einem Computer über ein USB-Schnittstellenkabel.
RS-232C-Schnittstellenanschluss
Netzwerk-(LAN)-Schnittstellenanschluss
USB-Speicher dedizierter Anschluss
Werkzeugschlitten
Klemmrollen
Gritrollen
Rücksensor
oder Plottens über das Medium.
Benutzen Sie diese Orientierungsmarken als Hilfe zum ausfindig machen der
Klemmrollen.
oder der Ausgabe des Mediums.
.................. Verbindet den Plotter mit einem Computer über ein RS-232C-
Schnittstellenkabel. Hängt vom Verkaufsgebiet ab. Für Einzelheiten
wenden Sie sich bitte an den Händler, wo Sie gekauft haben.
........................Verbindet den Plotter mit einem Computer über ein
Netzwerkkabel (LAN)
........................USB-Speicher dedizierter Anschluss.
Werkzeughalter
Kontrolltafel
Mediensethebel
Mediensensoren
dient zur Erkennung der hinteren Ecke des Mediums.
I/F.
1-4
RS-232C-Schnittstellenanschluss
USB-Speicher dedizierter Anschluss
USB-Schnittstellenanschluss
Netzwerk-(LAN)-
Schnittstellenanschluss
