10

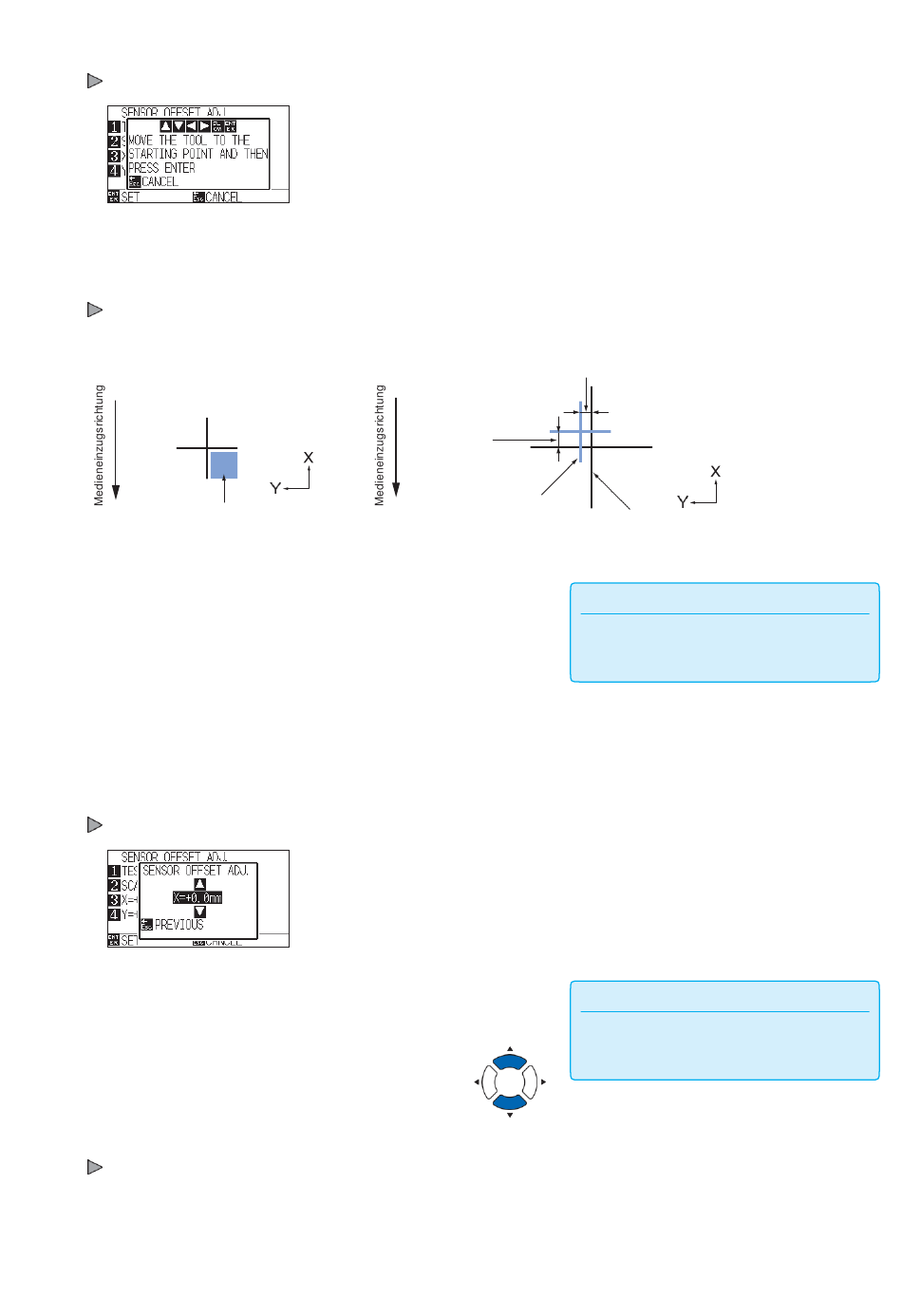

Drücken Sie die Taste [2] (SCAN). Nachfolgende Meldung erscheint.
Nachfolgende Meldung erscheint.
11
Bestätigen Sie, dass sich das Werkzeug an der im linken Bild
gezeigten Position befindet (grauer quadratischer Bereich),
durch Drücken der Taste [ENTER].
Die Passermarke wird gescannt, und dann plotten Sie die Passermarke
zum Vergleich.
Die Anzeige SENSOR OFFSET ADJ. erscheint sobald
das Plotten abgeschlossen ist.
Richten Sie das
Werkzeug an diesem
Bereich aus.
12
Messen Sie anhand der in Schritt 9 geplotteten
Passermarke den Abstand, um den die Position der
Vergleichsmarke ausgeglichen werden muss, damit beide
übereinander liegen, und geben Sie den Wert ein. Als
Beispiel, in der obigen Abbildung, muss sich der Wert in
negative Richtungen sowohl für die X- als auch die Y-
Richtung bewegen, so dass beide Einstellwerte negative
Werte sind.
13
Drücken Sie die Taste [3] (X).
Die Anzeige SENSOR OFFSET ADJ.
14
Drücken Sie die Positionstasten (▲▼) und erhöhen oder
verringern Sie den Einstellwert.
gemessenen X-Wert ein.
15
Bestätigen Sie die Einstellungen durch Drücken der Taste [ESC] (PREVIOUS).
SENSOR OFFSET ADJ. wird gesetzt, die Anzeige SENSOR OFFSET
ADJ. erscheint.
Abstands-
einstellwert X
Passermarke zum
Vergleich
X erscheint.
Stellen Sie den in Schritt 12
5-18
Abstandseinstellwert Y
Passermarke für Justierung
Ergänzung
Die Position der Passermarke wird in der Mitte
der Linie gemessen.
Ergänzung
Sie können den Bereich zwischen -3,0 mm und
+3,0 mm einstellen.
