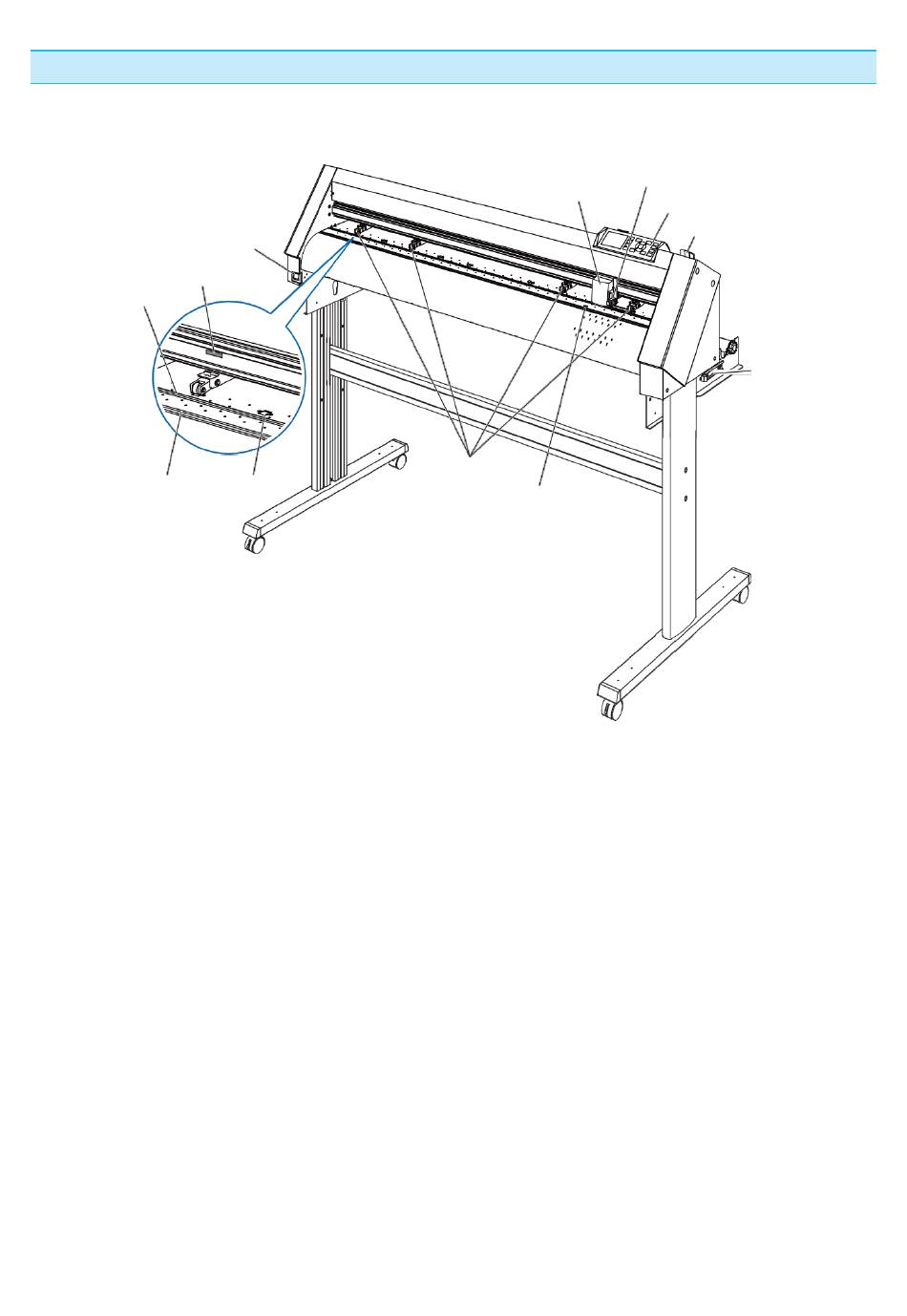

Vorderansicht: CE7000-130/160
Dieser Abschnitt erklärt die verschiedenen Teile im CE7000-130.
Netzschalter
Gritrollen-Positionsführung
Schneidematte
Schneidenut
Kontrolltafel ........................................ Für Zugriff auf verschiedene Plotterfunktionen.
Klemmrollen ...................................... Rollen, die das Medium gegen die Gritrollen drücken.
Gritrollen ............................................. Bewegen das Medium vorwärts und rückwärts.
Mediensensoren ................................ Der Frontsensor dient zur Erkennung der vorderen Ecke des Mediums. Der
Werkzeugschlitten ............................. Bewegt den Messer- oder Plotterstift während des Schneidens
Werkzeughalter .................................. Hält den Messer- oder Plotterstift und bewegt diesen nach oben oder unten.
Gritrollen-Positionsführung ............. Sticker an der Frontseite der Schiene, die die Position jeder Gritrolle zeigen.
Schneidematte ................................... Die Schneideklinge wird über dieser Matte bewegt.
Schneidenut ....................................... Verwenden Sie diese Nut zum Ausschneiden (Stanzen) oder Querschneiden.
Mediensethebel ................................. Dient dem Anheben oder Absenken der Klemmrollen während des Einzugs
Medienstopper ................................... Verhindert, dass sich die Medienrollen drehen, wenn die Medienrolle darauf
Netzschalter ....................................... Für Ein-/Ausschalten des Plotters.
Gritrollen
Rücksensor dient zur Erkennung der hinteren Ecke des Mediums.
oder Plottens über das Medium.
Benutzen Sie diese Orientierungsmarken als Hilfe zum ausfindig machen der
Klemmrollen.
oder der Ausgabe des Mediums.
gelegt wird. Zur Verwendung beim direkten Abrollen des Mediums.
Werkzeugschlitten
Klemmrollen
Mediensensoren
1-8
Werkzeughalter
Kontrolltafel
Mediensethebel
Medienstopper
