Installation
4.3 Saugplatte am
Hebegerät
anbringen

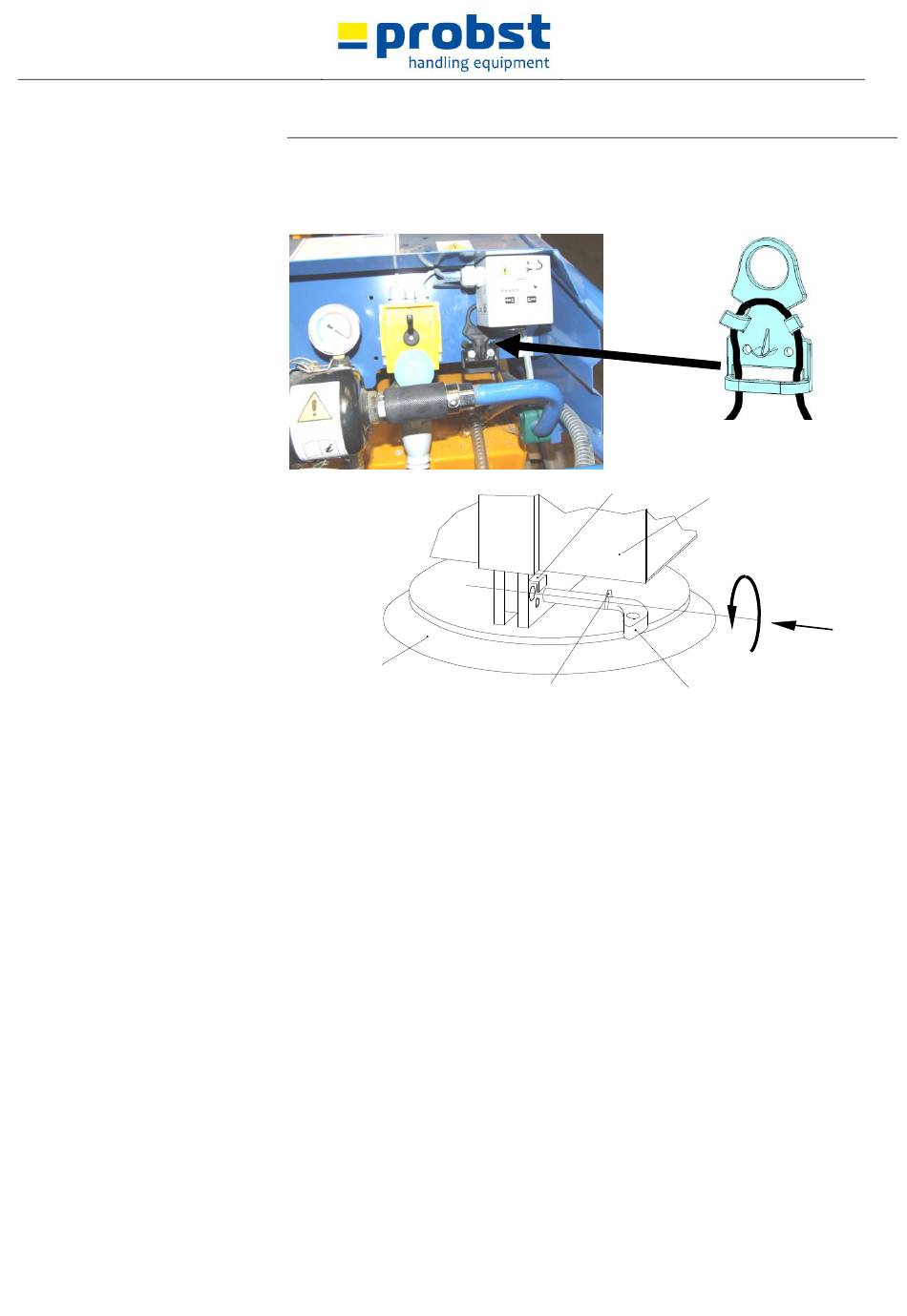

Das Stromkabel (der Netz-Stromversorgung) muss an der dafür vorgesehenen
Stromkabelhalterung befestigt werden, damit die Steckerverbindung gegen
unbeabsichtigtes Lösen (z.B. durch unbeabsichtigtes Treten auf das Kabel mit der
Folge: Last fällt ab) gesichert ist!
Saugplatte
Hebegerät an der Aufhängeöse am verwendeten Hebezeug einhängen. Sicher
befestigen! Eigengewicht des Hebegerätes und Höchsttraglast beachten!
Saugplatte ins Hebegerät einsetzen.
Steckbolzen in Bohrung stecken bis die Auskragung des Steckbolzens an der
Saugplattenleiste ansteht.
Steckbolzen nach unten drehen, bis die Auskragung sicher unter dem Haltewinkel
steht. Prüfen Sie, ob der Steckbolzen fest sitzt. Er darf sich nicht ohne Drehung
herausziehen lassen.
Über den Schlauch Vakuumanschluss zur Saugplatte herstellen und mit
eingebauter Schraubabdichtung kontern.
Vor der Arbeit mit Lasten die Sicherheitseinrichtungen prüfen, wie in Kap. 1.12
beschrieben.
Haltewinkel
Auskragung
15 / 25
Hebegerät
Steckbolzen
