Allgemeines

Das Gerät darf nur von geschulten und beauftragten Personal installiert und gewartet werden.
4.4 Saugplatte am Hebegerät anbringen
Saugplatte
•
Hebegerät an der Aufhängeöse am verwendeten Trägergerät/Hebezeug einhängen. Sicher befestigen!
Eigengewicht des Trägergerät/Hebegerätes und Höchsttraglast beachten!
•
Saugplatte ins Hebegerät einsetzen.
•
Steckbolzen in Bohrung stecken bis die Auskragung des Steckbolzens an der Saugplattenleiste
ansteht.
•
Steckbolzen nach unten drehen, bis die Auskragung sicher unter dem Haltewinkel steht. Prüfen Sie, ob
der Steckbolzen fest sitzt. Er darf sich nicht ohne Drehung herausziehen lassen.
•
Über den Schlauch Vakuumanschluss zur Saugplatte herstellen und mit eingebauter
Schraubabdichtung kontern.
•
Vor der Arbeit mit Lasten die Sicherheitseinrichtungen prüfen (siehe Kap. Sicherheitseinrichtungen
prüfen).

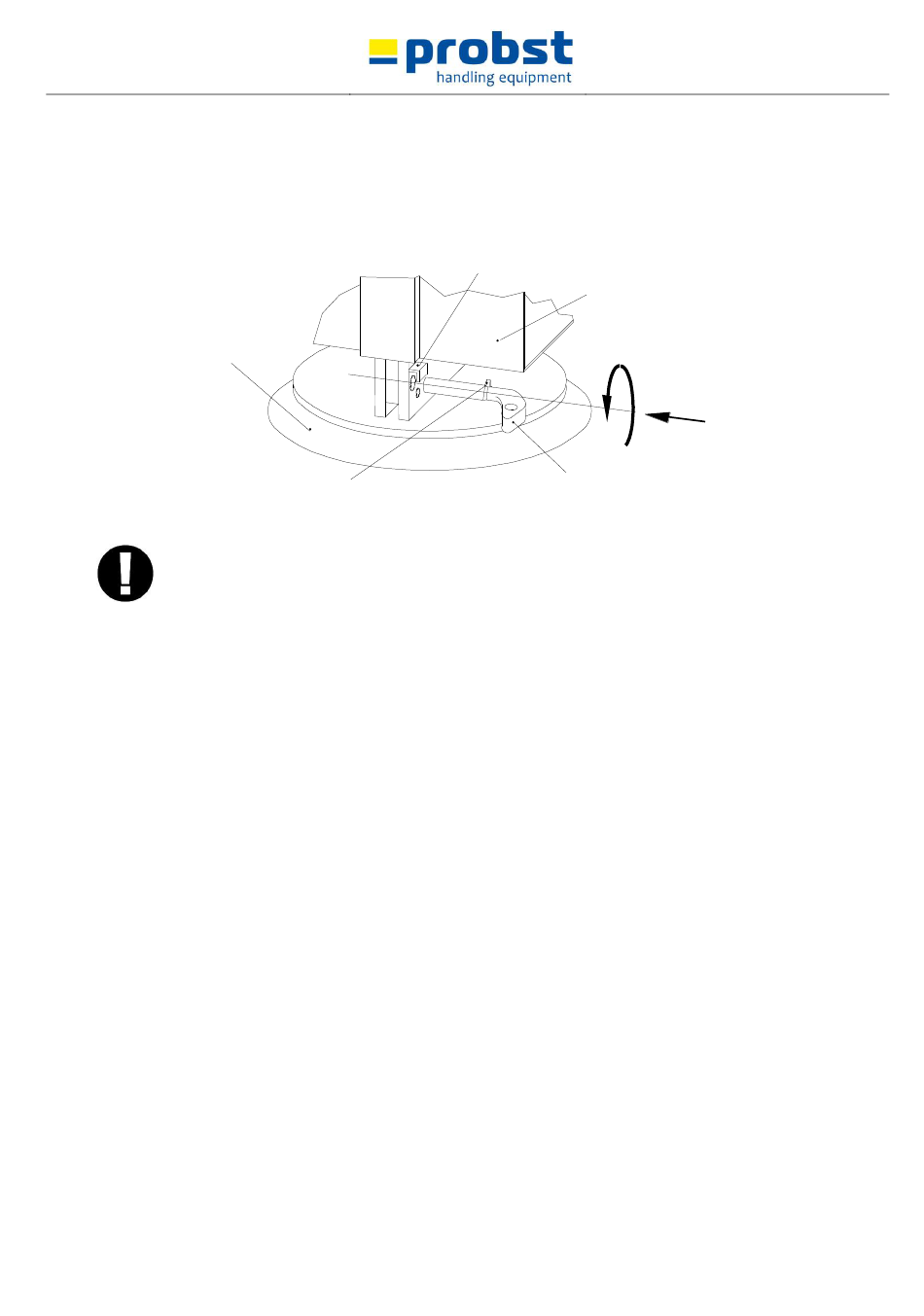

5240.0018
Auskragung
Haltewinkel
Hebegerät
Steckbolzen
V6
