- Seite 1 Betriebsanleitung Instrucciones de funcionamiento Mechanischer Scherengreifer SG Pinza de tijeras mecánica SG-100-PGL2 DE /ES 5310.0284...
- Seite 3 Betriebsanleitung Original Betriebsanleitung Mechanischer Scherengreifer SG SG-100-PGL2 5310.0284...
-
Seite 4: Inhaltsverzeichnis
6.4.3 Funktionsprüfung der Rotationsbremse ....................22 Wartung und Pflege ............................. 23 Wartung ................................ 23 7.1.1 Mechanik ............................... 23 Störungsbeseitigung ............................ 24 Reparaturen ..............................24 Prüfungspflicht ............................. 25 Hinweis zum Typenschild ..........................25 Hinweis zur Vermietung/Verleihung von PROBST-Geräten ................ 25 5310.0284... -
Seite 5: Eg-Konformitätserklärung
Sicherheit von Maschinen - Sicherheitsabstände gegen das Erreichen von Gefährdungsbereichen mit den oberen und unteren Gliedmaßen (ISO 13857:2008). Dokumentationsbevollmächtigter: Name: J. Holderied Anschrift: Probst GmbH; Gottlieb-Daimler-Straße 6; 71729 Erdmannhausen, Germany Unterschrift, Angaben zum Unterzeichner: Erdmannhausen, 20.11.2019................(Eric Wilhelm, Geschäftsführer) 5310.0284... -
Seite 6: Sicherheit
Sicherheit 4 / 25 Sicherheit Sicherheitshinweise Lebensgefahr! Bezeichnet eine Gefahr. Wenn sie nicht gemieden wird, sind Tod und schwerste Verletzungen die Folge. Gefährliche Situation! Bezeichnet eine gefährliche Situation. Wenn sie nicht gemieden wird, können Verletzungen oder Sachschäden die Folge sein. Verbot! Bezeichnet ein Verbot. -
Seite 7: Sicherheitskennzeichnung
Sicherheit 5 / 25 Sicherheitskennzeichnung VERBOTSZEICHEN Symbol Bedeutung Bestell-Nr.: Größe: 2904.0210 30 mm Niemals unter schwebende Last treten. Lebensgefahr! 2904.0209 50 mm 2904.0204 80 mm 2904.0213 30 mm Es dürfen keine konischen Greifgüter gegriffen werden. 2904.0212 50 mm 2904.0211 80 mm 2904.0216 30 mm Greifgüter niemals außermittig aufnehmen (stets im... -
Seite 8: Persönliche Sicherheitsmaßnahmen
Sicherheit 6 / 25 Persönliche Sicherheitsmaßnahmen • Jeder Bediener muss die Bedienungsanleitung für das Gerät mit den Sicherheitsvorschriften gelesen und verstanden haben. • Das Gerät und alle übergeordneten Geräte in/an die das Gerät eingebaut ist, dürfen nur von dafür beauftragten und qualifizierten Personen betrieben werden. •... -
Seite 9: Sicherheit Im Betrieb
Sicherheit 7 / 25 Sicherheit im Betrieb 2.9.1 Allgemeines • Die Arbeit mit dem Gerät darf nur in bodennahem Bereich erfolgen. Das Schwenken des Gerätes über Personen hinweg ist untersagt. • Der Aufenthalt unter schwebender Last ist verboten. Lebensgefahr! • Das manuelle Führen ist nur bei Geräten mit Handgriffen erlaubt. -
Seite 10: Allgemeines
Allgemeines 8 / 25 Allgemeines Bestimmungsgemäßer Einsatz Dieses Gerät ist ausschließlich geeignet zum Greifen und Transportieren von vertikal, scheibenweise umreiften Baustoffpaketen, wie z.B. Pflastersteine, Bordsteine und dergleichen, in Verbindung mit einem Trägergerät (z.B. Bagger). Wird das Gerät im Hochbau, in Verbindung mit einem Hochbaukran eingesetzt, muss ein Sicherheitsschutznetz unter dem Greifgut befestigt werden! (siehe Kapitel „Bedienung“). - Seite 11 Allgemeines 9 / 25 NICHT ERLAUBTE TÄTIGKEITEN: Eigenmächtige Umbauten am Gerät oder der Einsatz von eventuell selbstgebauten Zusatzvorrichtungen gefährden Leib und Leben und sind deshalb grundsätzlich verboten!! Die Tragfähigkeit (WLL) und Nennweiten/Greifbereiche des Gerätes dürfen nicht überschritten werden. Alle nicht bestimmungsgemäßen Transporte mit dem Gerät sind strengstens untersagt: •...
-
Seite 12: Übersicht Und Aufbau

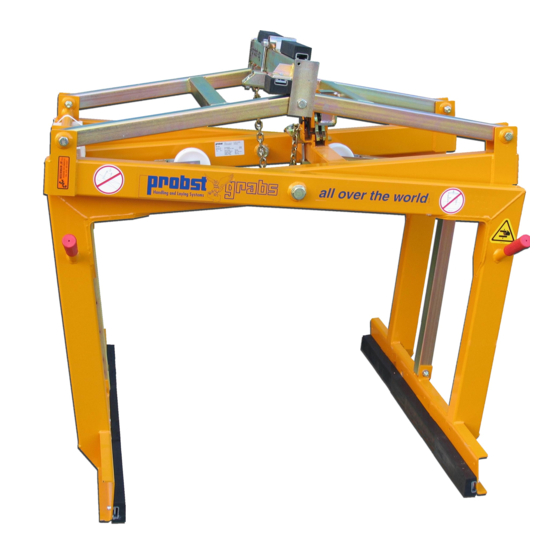

Allgemeines 10 / 25 Übersicht und Aufbau Begrenzungskette für Minimal-Öffnungsbereich Gummigreifbacken GMT-Schiene als Aufschlagdämpfung Höhenverstellbare Eintauchtiefe Befestigungsbolzen für Trägergerät Höhenverstellbare Auflage Handgriff Wechselautomatik mit Schaltverzögerung Technische Daten Greifbereich W Eintauchtiefe E Backenlänge L Tragfähigkeit (WLL) Eigengewicht SG-100 700 - 1.200 mm 1.000 mm 1.200 mm 2.000 kg... -
Seite 13: Zubehör
Allgemeines 11 / 25 Zubehör Tragfähigkeit WLL kg (Ibs) Best.-Nr. ET-D, mit zusätzlicher Einhängeöse für Kranhaken 2,500 (5,500) 4310.0411 ET-D/B Einstecktasche mit Handdrehvorrichtung 2,500 (5,500) 4310.0373 EH-3000, Einhängeöse zum Betrieb am Lasthaken 3,000 (6,600) 4011.0086 Aufhängeadapter AH-A zum Betrieb SG-40-UK in Kombination mit ET-D/B 4310.0442 Sicherheitsschutznetz SSN für die Anwendung der SG Zange am Hochbaukran SSN - 1,2/1,4,/0,9 für SG-40-UK... -
Seite 14: Installation
12 / 25 Installation Mechanischer Anbau Nur Original-Probst-Zubehör verwenden, im Zweifelsfall Rücksprache mit dem Hersteller halten. Die Tragfähigkeit des Trägergerätes/Hebezeuges darf durch die Last des Gerätes, der Anbaugeräte (Drehmotor, Einstecktaschen etc.) und die zusätzliche Last der Greifgüter nicht überschritten werden! Greifgeräte müssen immer kardanisch aufgehängt werden, so dass sie in jeder Position frei auspendeln... -
Seite 15: Einstecktaschen (Optional)
Installation 13 / 25 4.1.3 Einstecktaschen (optional) Um eine Verbindung zwischen dem Gabelstapler und der Einstecktasche herzustellen, fährt man mit den Gabelstapler-Zinken in die Einstecktaschen hinein. Danach arretiert man diese entweder mittels der Arretierungsschrauben, welche durch eine vorzusehende Bohrung in den Zinken gesteckt wird, oder mittels einer Kette oder eines Seils, das durch die Öse an den Einstecktaschen und um den Gabelträger gelegt werden muss. -
Seite 16: Einstellungen
Einstellungen 14 / 25 Einstellungen Einstellung der Eintauchtiefe Höhenverstellbare Auflage (1) mit einer Hand festhalten und anschließend Federriegel (2) um 180° umlegen. Höhenverstellbare Auflage (1) (beide horizontal parallel) entsprechend der Greifguthöhe anpassen und Federriegel (2) wieder in Ursprungsposition bringen und in Verstelllöcher einrasten. Es ist darauf zu achten, dass die Unterkante der Greifbacken mit der Unterkante des Greifgutes bündig ist. -
Seite 17: Bedienung
Bedienung 15 / 25 Bedienung Bedienung für Geräte mit Wechselautomatik • Das Gerät wird mit dem Hebezeug/Trägergerät (z.B. Bagger) verbunden. • Anhand der zu transportierenden Greifgüter wird an dem Gerät der Greifbereich eingestellt. • Mit dem Hebegerät/Trägergerät wird das Gerät über dem Greifgut positioniert und abgesenkt. •... - Seite 18 Bedienung 16 / 25 Das Gerät ist mit einer Wechselautomatik ausgerüstet, das heißt das ÖFFNEN und SCHLIESSEN der Greifarme erfolgt durch das Absetzen und Anheben des Gerätes. Bildliche Darstellungen der Schaltpositionen der Wechselautomatik: •Gerät ist durch das Trägergerät •Gerät wird auf das Greifgut abgesetzt •Gerät wird durch das Trägergerät angehoben angehoben...
-
Seite 19: Verwendung Des Sicherheitsschutznetzes Ssn
Bedienung 17 / 25 Verwendung des Sicherheitsschutznetzes SSN Wird das Gerät (SG) im Hochbau, in Verbindung an einem Hochbaukran eingesetzt, muss ein Sicherheitsschutznetz unter dem Greifgut befestigt werden! Die Benutzung des Gerätes (SG) im Hochbau ohne Sicherheitsschutznetz ist verboten! Lebensgefahr! Sicherheitsschutznetz lässt sich an den Handgriffen, welche zur Führung des Gerätes dienen, einhängen (siehe ). -
Seite 20: Installation Netzhalterung (Optional)
Bedienung 18 / 25 Installation Netzhalterung (optional) Sollte die Befestigung des Netzes an den Handgriffen nicht möglich oder nicht erwünscht sein, kann das Gerät mit zusätzlicher Netzhalterung ausgestattet werden. Typ: Bestell-Nr.: 4 Stück Netzhalterung für SG-60, SG-80, SG-100 4310.0965 1.) Alle 4 Netzhaltungen jeweils seitlich am Gerät einhaken. 2.) Netzhalterungen relativ weit außen am Gerät (SG) (siehe Abb. - Seite 21 Bedienung 19 / 25 3.) Befestigungsschrauben von Hand anziehen. 4.) Befestigungsschrauben mit entsprechendem Gabelschlüssel festziehen. Abb. 4 Abb. 5 5.) Kontermutter mit entsprechendem Gabelschlüssel 6.) Netzhalterung ist nun einsatzbereit→ Abb. 7 festziehen. Abb. 6 Abb. 7 5310.0284...
-
Seite 22: Begrenzungskette Und Wechselautomatik
Bedienung 20 / 25 Begrenzungskette und Wechselautomatik 6.4.1 Begrenzungskette Die Begrenzungskette (2) befindet sich zwischen der oberen Traverse des Gerätes und der Wechselautomatik (1) und sorgt dafür, dass sich die Gummigreifbacken (ohne gegriffenes Greifgut) nicht komplett schließen können (Minimal-Öffnungsbereich). • Bei extrem schneller Fahrt des Trägerterätes, (z.b. - Seite 23 Bedienung 21 / 25 Abb. B Abb. A Abb. D Abb. C 5310.0284...
-
Seite 24: Wechselautomatik
Bedienung 22 / 25 6.4.2 Wechselautomatik Die Wechselautomatik mit Schaltverzögerung (1) verhindert ein Auslösen der Wechselautomatik und somit ein unbeabsichtigtes Schließen des Gerätes (SG) ohne gegriffenes Greifgut. Ursache für unbeabsichtigtes Schließen wären Hüpfbewegungen des Gerätes (SG), verursacht durch zu schnelles Fahren mit dem Trägergerät (z.B. Bagger) über unebenes Gelände. Zu schnelles Fahren über unebenes Gelände mit dem Gerät (mit und ohne Greifgut/Last) ist verboten! Wechselautomatik mit Schaltverzögerung... -
Seite 25: Wartung Und Pflege
Wartung und Pflege 23 / 25 Wartung und Pflege Wartung Um eine einwandfreie Funktion, Betriebssicherheit und Lebensdauer des Gerätes zu gewährleisten, sind die in der unteren Tabelle aufgeführten Wartungsarbeiten nach Ablauf der angegebenen Fristen durchzuführen. Es dürfen nur Original-Ersatzteile verwendet werden, ansonsten erlischt die Gewährleistung. Alle Arbeiten dürfen nur bei stillgelegtem Gerät erfolgen! Bei allen Arbeiten muss sichergestellt sein, dass sich das Gerät nicht unabsichtlich schließen kann. -
Seite 26: Störungsbeseitigung
Wartung und Pflege 24 / 25 Störungsbeseitigung STÖRUNG URSACHE BEHEBUNG Die Klemmkraft ist nicht ausreichend, die Last rutscht ab (optional) Die Greifbacken sind abgenutzt Greifbacken erneuern (optional) Traglast ist größer als zulässig Traglast reduzieren Greifbereichs-Einstellung Greifbereich entsprechend der zu Es ist der falsche Greifbereich eingestellt (optional) transportierenden Güter einstellen Die Materialoberfläche ist verschmutzt... -
Seite 27: Prüfungspflicht
• Die dementsprechenden gesetzlichen Bestimmungen u. die der Konformitätserklärung sind zu beachten! • Die Durchführung der Sachkundigenprüfung kann auch durch den Hersteller Probst GmbH erfolgen. Kontaktieren Sie uns unter: service@probst-handling.com • Wir empfehlen, nach durchgeführter Prüfung und Mängelbeseitigung des Gerätes die Prüfplakette „Sachkundigenprüfung / Expert inspection“... -
Seite 28: Wartungsnachweis
