Elektrischer Anbau; Saugplatte Am Hebegerät Anbringen - probst SH-1000-MINI Betriebsanleitung

Installation

Elektrischer Anbau

Die elektrische Installation und der Anschluss des Gerätes an die Energieversorgung darf nur von
qualifiziertem Personal durchgeführt werden.
Allgemeines
Das Gerät darf nur von geschulten und beauftragten Personal installiert und gewartet werden.

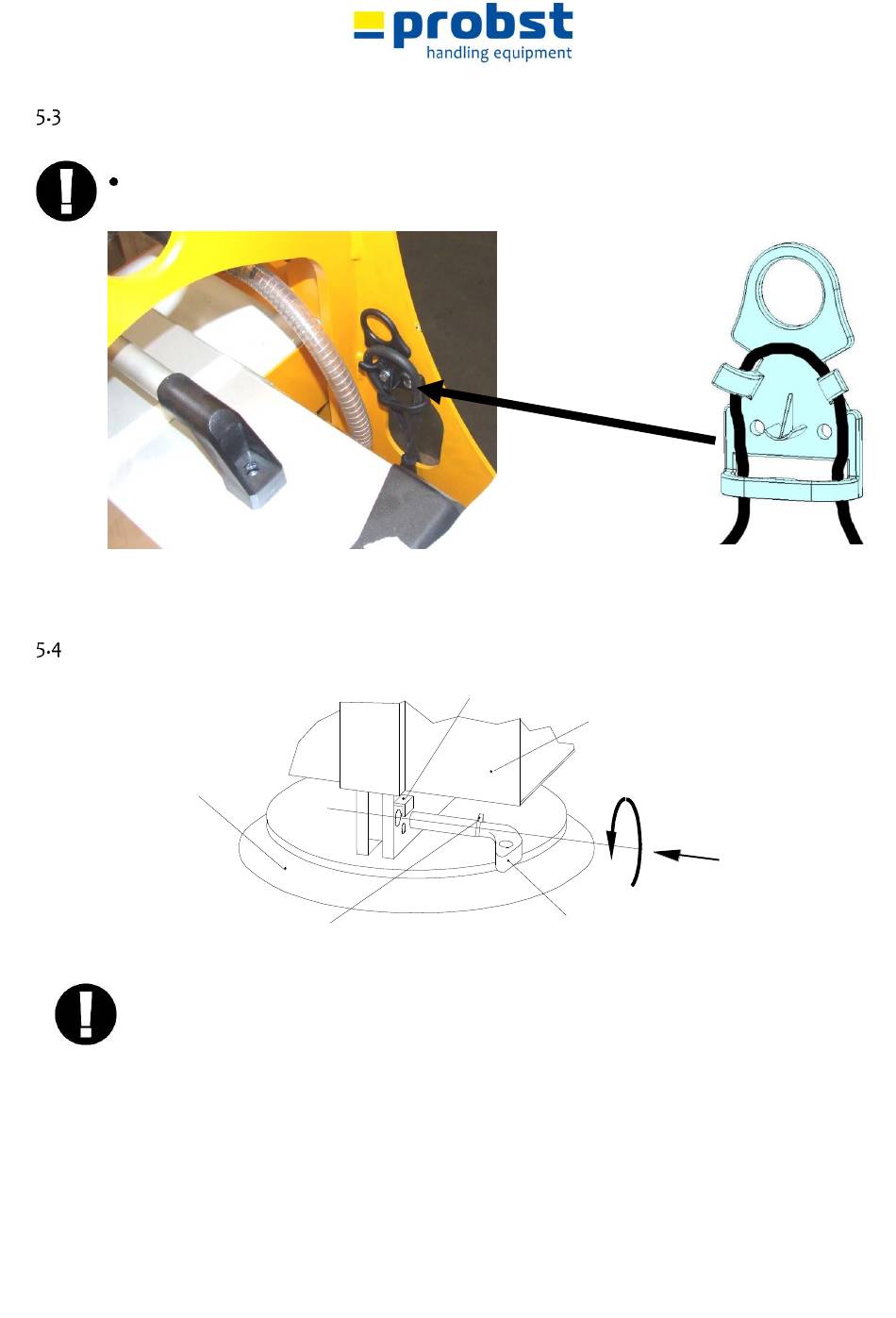

Saugplatte am Hebegerät anbringen
Saugplatte
•
Hebegerät an der Aufhängeloch am verwendeten Trägergerät/Hebezeug einhängen. Sicher
befestigen!
Eigengewicht des Trägergerätes/Hebegerätes und Höchsttraglast beachten!
•
Saugplatte ins Hebegerät einsetzen.
•
Steckbolzen in Bohrung stecken bis die Auskragung des Steckbolzens an der Saugplattenleiste
ansteht.
•
Steckbolzen nach unten drehen, bis die Auskragung sicher unter dem Haltewinkel steht. Prüfen
Sie, ob der Steckbolzen fest sitzt. Er darf sich nicht ohne Drehung herausziehen lassen.
•
Über den Schlauch Vakuumanschluss zur Saugplatte herstellen und mit eingebauter
Schraubabdichtung kontern.
•
Vor der Arbeit mit Lasten die Sicherheitseinrichtungen prüfen (siehe Kap.
Sicherheitseinrichtungen prüfen).
Auskragung
Haltewinkel
Hebegerät
Steckbolzen
