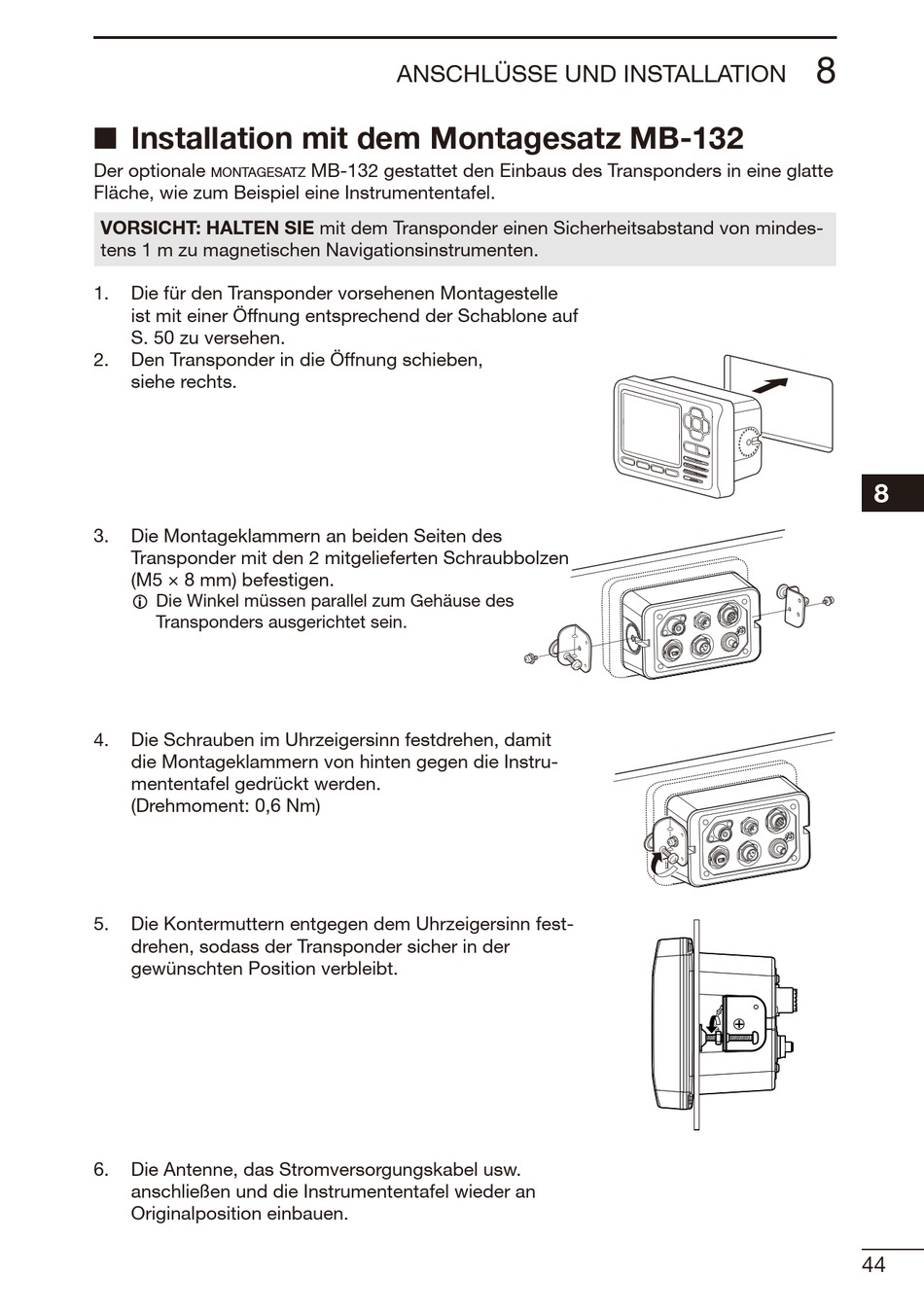

■ Installation mit dem Montagesatz MB-132
Der optionale
montagesatz
Fläche, wie zum Beispiel eine Instrumententafel.
VORSICHT: HALTEN SIE mit dem Transponder einen Sicherheitsabstand von mindes-
tens 1 m zu magnetischen Navigationsinstrumenten.
1.
Die für den Transponder vorsehenen Montagestelle
ist mit einer Öffnung entsprechend der Schablone auf
S. 50 zu versehen.
2.
Den Transponder in die Öffnung schieben,
siehe rechts.
3.
Die Montageklammern an beiden Seiten des
Transponder mit den 2 mitgelieferten Schraubbolzen
(M5 × 8 mm) befestigen.
L Die Winkel müssen parallel zum Gehäuse des
Transponders ausgerichtet sein.
4.
Die Schrauben im Uhrzeigersinn festdrehen, damit
die Montageklammern von hinten gegen die Instru-
mententafel gedrückt werden.
(Drehmoment: 0,6 Nm)
5.
Die Kontermuttern entgegen dem Uhrzeigersinn fest-
drehen, sodass der Transponder sicher in der
gewünschten Position verbleibt.
6.
Die Antenne, das Stromversorgungskabel usw.
anschließen und die Instrumententafel wieder an
Originalposition einbauen.
ANSCHLÜSSE UND INSTALLATION
MB-132 gestattet den Einbaus des Transponders in eine glatte
