5

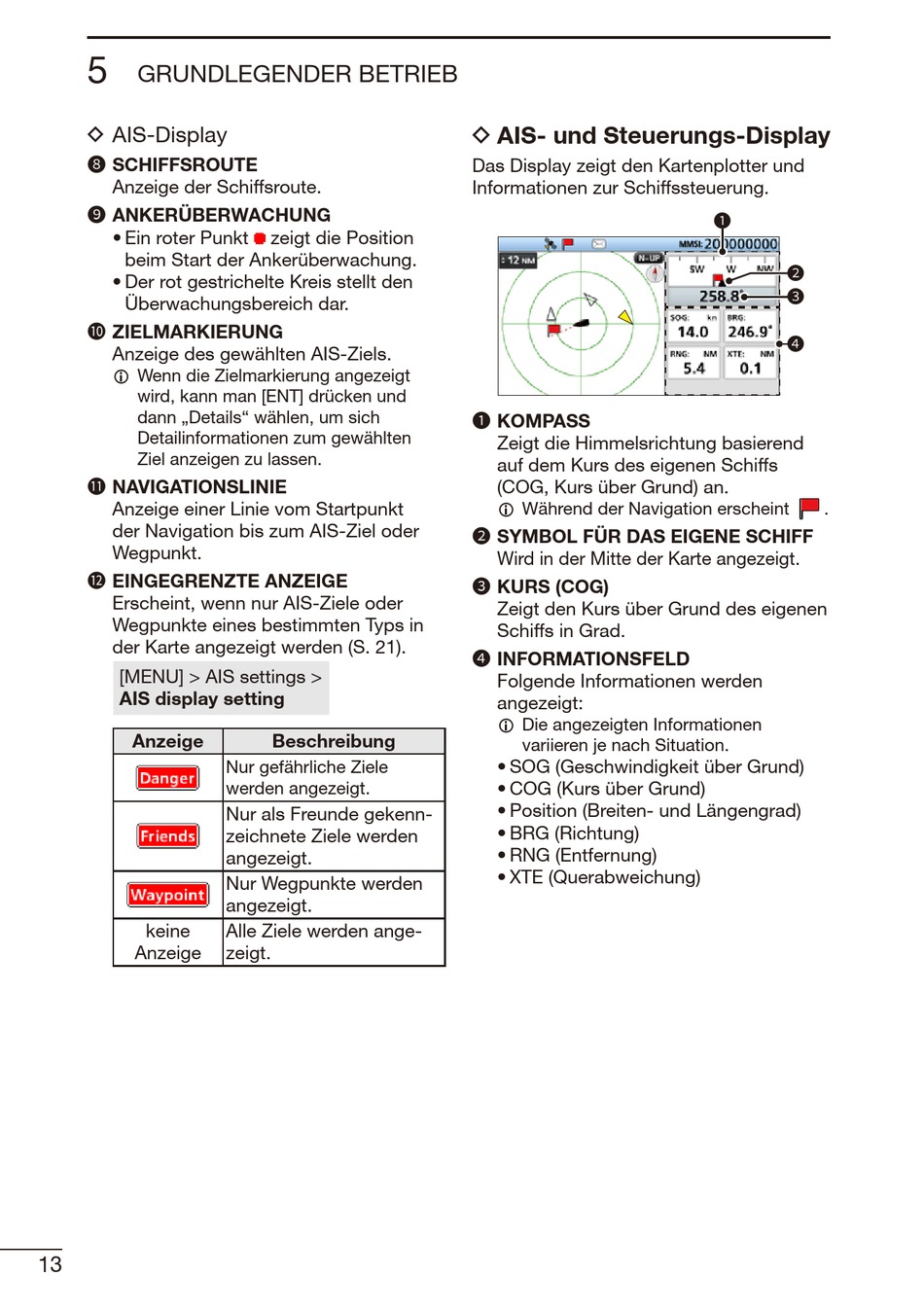

GRUNDLEGENDER BETRIEB
D AIS-Display
8 SCHIFFSROUTE
Anzeige der Schiffsroute.
9 ANKERÜBERWACHUNG
• Ein roter Punkt
beim Start der Ankerüberwachung.
• Der rot gestrichelte Kreis stellt den
Überwachungsbereich dar.
10 ZIELMARKIERUNG
Anzeige des gewählten AIS-Ziels.
L Wenn die Zielmarkierung angezeigt
wird, kann man [ENT] drücken und
dann „Details" wählen, um sich
Detailinformationen zum gewählten
Ziel anzeigen zu lassen.
11 NAVIGATIONSLINIE
Anzeige einer Linie vom Startpunkt
der Navigation bis zum AIS-Ziel oder
Wegpunkt.
12 EINGEGRENZTE ANZEIGE
Erscheint, wenn nur AIS-Ziele oder
Wegpunkte eines bestimmten Typs in
der Karte angezeigt werden (S. 21).
[MENU] > AIS settings >
AIS display setting
Anzeige
keine
Anzeige
13
zeigt die Position
Beschreibung
Nur gefährliche Ziele
werden angezeigt.
Nur als Freunde gekenn-
zeichnete Ziele werden
angezeigt.
Nur Wegpunkte werden
angezeigt.
Alle Ziele werden ange-
zeigt.
D AIS- und Steuerungs-Display
Das Display zeigt den Kartenplotter und
Informationen zur Schiffssteuerung.
1 KOMPASS
Zeigt die Himmelsrichtung basierend
auf dem Kurs des eigenen Schiffs
(COG, Kurs über Grund) an.
L Während der Navigation erscheint
2 SYMBOL FÜR DAS EIGENE SCHIFF
Wird in der Mitte der Karte angezeigt.
3 KURS (COG)
Zeigt den Kurs über Grund des eigenen
Schiffs in Grad.
4 INFORMATIONSFELD
Folgende Informationen werden
angezeigt:
L Die angezeigten Informationen
variieren je nach Situation.
• SOG (Geschwindigkeit über Grund)
• COG (Kurs über Grund)
• Position (Breiten- und Längengrad)
• BRG (Richtung)
• RNG (Entfernung)
• XTE (Querabweichung)
1
2
3
4
.
