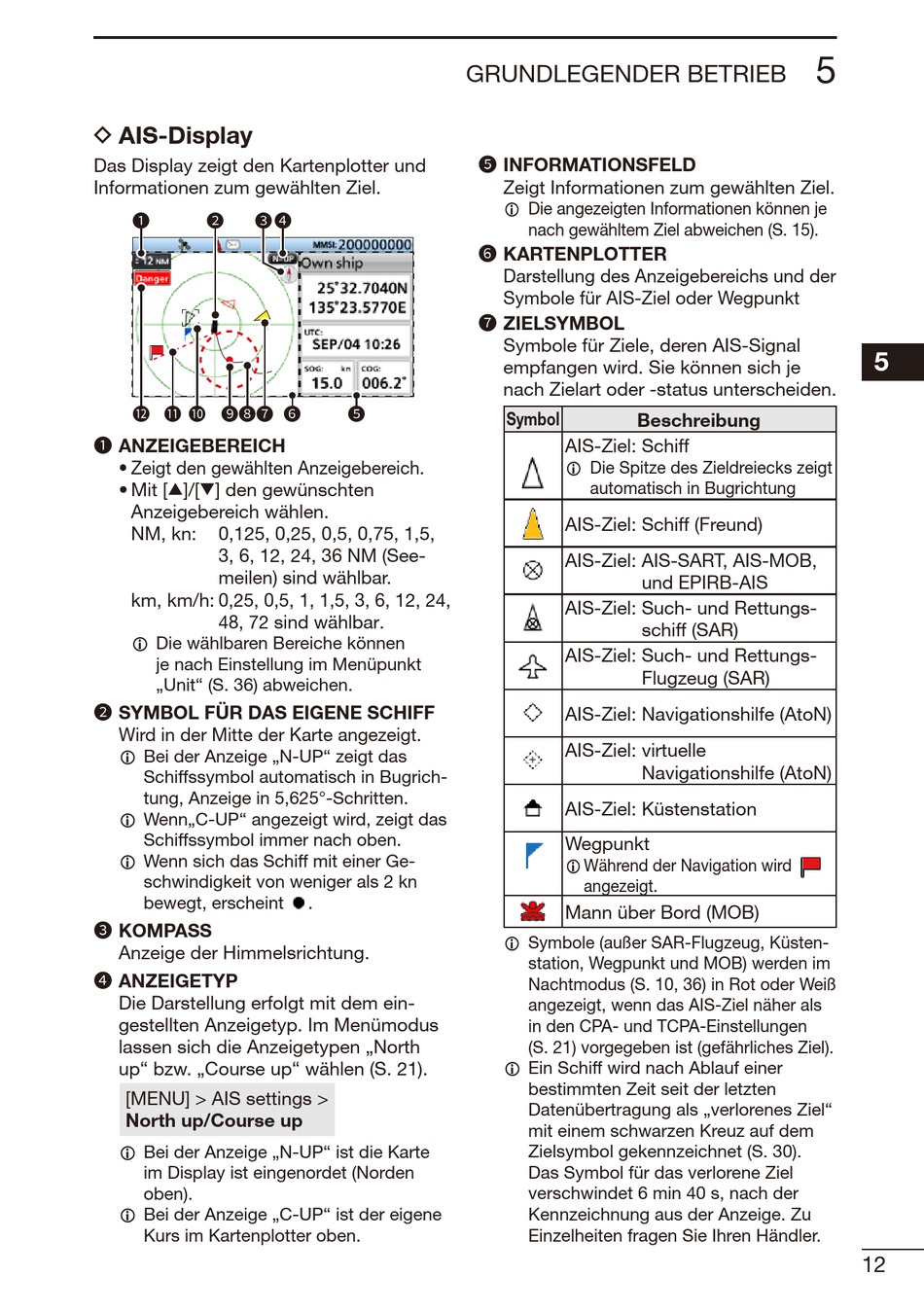

D AIS-Display
Das Display zeigt den Kartenplotter und
Informationen zum gewählten Ziel.
1
2
3 4
12
11 10
9
8
7
1 ANZEIGEBEREICH
• Zeigt den gewählten Anzeigebereich.
• Mit [∫]/[√] den gewünschten
Anzeige bereich wählen.
NM, kn:
0,125, 0,25, 0,5, 0,75, 1,5,
3, 6, 12, 24, 36 NM (See-
meilen) sind wählbar.
km, km/h: 0,25, 0,5, 1, 1,5, 3, 6, 12, 24,
48, 72 sind wählbar.
L Die wählbaren Bereiche können
je nach Einstellung im Menüpunkt
„Unit" (S. 36) abweichen.
2 SYMBOL FÜR DAS EIGENE SCHIFF
Wird in der Mitte der Karte angezeigt.
L Bei der Anzeige „N-UP" zeigt das
Schiffssymbol automatisch in Bugrich-
tung, Anzeige in 5,625°-Schritten.
L Wenn„C-UP" angezeigt wird, zeigt das
Schiffssymbol immer nach oben.
L Wenn sich das Schiff mit einer Ge-
schwindigkeit von weniger als 2 kn
bewegt, erscheint
3 KOMPASS
Anzeige der Himmelsrichtung.
4 ANZEIGETYP
Die Darstellung erfolgt mit dem ein-
gestellten Anzeigetyp. Im Menümodus
lassen sich die Anzeigetypen „North
up" bzw. „Course up" wählen (S. 21).
[MENU] > AIS settings >
North up/Course up
L Bei der Anzeige „N-UP" ist die Karte
im Display ist eingenordet (Norden
oben).
L Bei der Anzeige „C-UP" ist der eigene
Kurs im Kartenplotter oben.
6
5
.
GRUNDLEGENDER BETRIEB
5 INFORMATIONSFELD
Zeigt Informationen zum gewählten Ziel.
L Die angezeigten Informationen können je
nach gewähltem Ziel abweichen (S. 15).
6 KARTENPLOTTER
Darstellung des Anzeigebereichs und der
Symbole für AIS-Ziel oder Wegpunkt
7 ZIELSYMBOL
Symbole für Ziele, deren AIS-Signal
empfangen wird. Sie können sich je
nach Zielart oder -status unterscheiden.
Symbol
Beschreibung
AIS-Ziel: Schiff
L Die Spitze des Zieldreiecks zeigt
automatisch in Bugrichtung
AIS-Ziel: Schiff (Freund)
AIS-Ziel: AIS-SART, AIS-MOB,
AIS-Ziel: Such- und Rettungs-
AIS-Ziel: Such- und Rettungs-
AIS-Ziel: Navigationshilfe (AtoN)
AIS-Ziel: virtuelle
AIS-Ziel: Küstenstation
Wegpunkt
L Während der Navigation wird
angezeigt.
Mann über Bord (MOB)
L Symbole (außer SAR-Flugzeug, Küsten-
station, Wegpunkt und MOB) werden im
Nachtmodus (S. 10, 36) in Rot oder Weiß
angezeigt, wenn das AIS-Ziel näher als
in den CPA- und TCPA-Ein stellungen
(S. 21) vorgegeben ist (gefährliches Ziel).
L Ein Schiff wird nach Ablauf einer
bestimmten Zeit seit der letzten
Datenübertragung als „verlorenes Ziel"
mit einem schwarzen Kreuz auf dem
Zielsymbol gekennzeichnet (S. 30).
Das Symbol für das verlorene Ziel
verschwindet 6 min 40 s, nach der
Kennzeichnung aus der Anzeige. Zu
Einzelheiten fragen Sie Ihren Händler.
5
und EPIRB-AIS
schiff (SAR)
Flugzeug (SAR)
Navigationshilfe (AtoN)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
