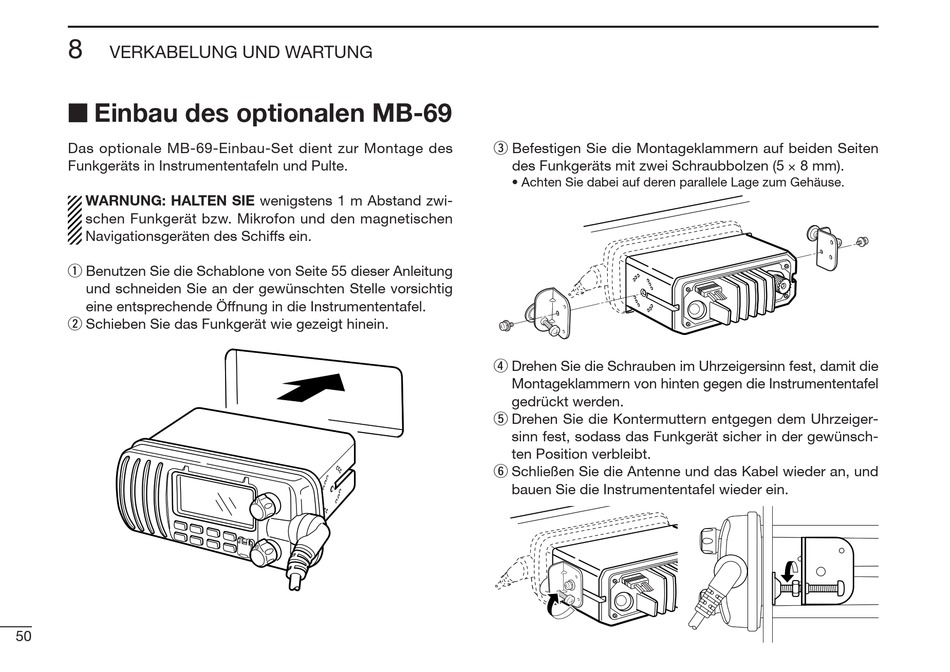

VERKABELUNG UND WARTUNG
I Einbau des optionalen MB-69
Das optionale MB-69-Einbau-Set dient zur Montage des
Funkgeräts in Instrumententafeln und Pulte.
WARNUNG: HALTEN SIE wenigstens 1 m Abstand zwi-
schen Funkgerät bzw. Mikrofon und den magnetischen
Navigationsgeräten des Schiffs ein.
q Benutzen Sie die Schablone von Seite 55 dieser Anleitung
und schneiden Sie an der gewünschten Stelle vorsichtig
eine entsprechende Öffnung in die Instrumententafel.
w Schieben Sie das Funkgerät wie gezeigt hinein.
50
Befestigen Sie die Montageklammern auf beiden Seiten
des Funkgeräts mit zwei Schraubbolzen (5 × 8 mm).
• Achten Sie dabei auf deren parallele Lage zum Gehäuse.
r Drehen Sie die Schrauben im Uhrzeigersinn fest, damit die
Montageklammern von hinten gegen die Instrumententafel
gedrückt werden.
t Drehen Sie die Kontermuttern entgegen dem Uhrzeiger-
sinn fest, sodass das Funkgerät sicher in der gewünsch-
ten Position verbleibt.
y Schließen Sie die Antenne und das Kabel wieder an, und
bauen Sie die Instrumententafel wieder ein.
