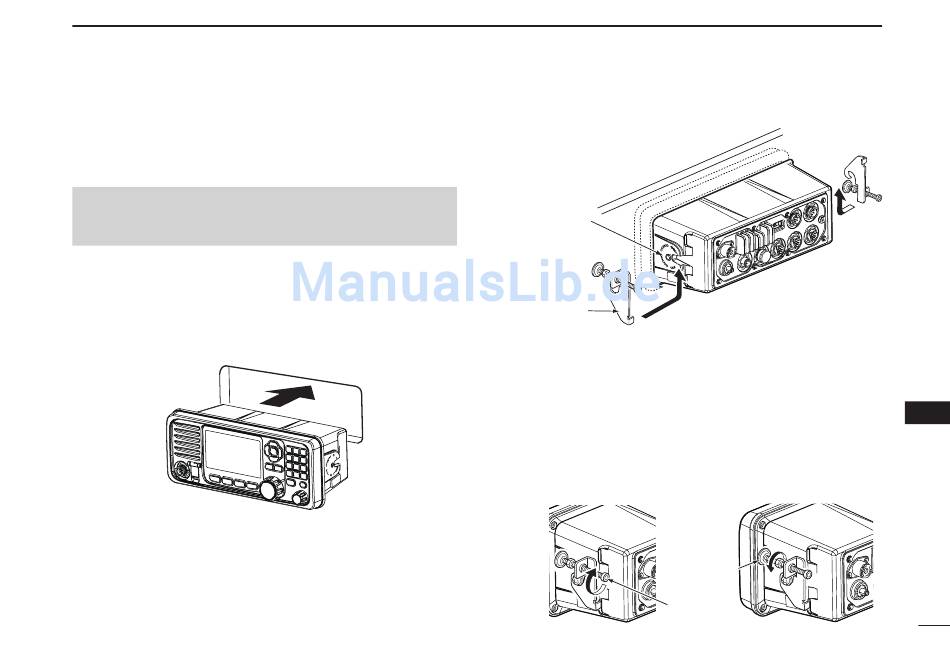

■ Einbau mit der optionalen MB-75
■
Das optionale Einbau-Set MB-75 dient zur Montage des
Funkgeräts in Instrumententafeln und Pulten.
VORSICHT: Halten Sie wenigstens 1 m Abstand zwi schen
Funkgerät bzw. Mikrofon und den magnetischen Naviga-
tionsgeräten des Schiffs ein.
1.
Benutzen Sie die Schablone, die mit dem Funkgerät
geliefert wird, und schneiden Sie an der gewünschten
Stelle vorsichtig eine entsprechende Öffnung in die
Ins tru men tentafel.
2.
Schieben Sie das Funkgerät wie gezeigt hinein.
3.
Beide mitgelieferte Schraubbolzen (M5 × 8 mm) auf
beiden Seiten des Funkgeräts befestigen.
4.
Montageklammern auf beiden Seiten anbringen.
5.
Achten Sie dabei auf deren parallele Lage zum Gehäuse.
VERKABELUNG UND WARTUNG
Mitgelieferter
Bolzen
Montage-
klammer
6.
Drehen Sie die Bolzen im Uhrzeigersinn fest, damit die
Montageklammern von innen gegen die Instrumenten-
tafel gedrückt werden. (Drehmoment: 0,6 Nm)
7.
Drehen Sie die Kontermuttern entgegen dem Uhrzei ger-
sinn fest, sodass das Funkgerät sicher in der gewünsch-
ten Position verbleibt.
8. Schließen Sie die Antenne und das Stromkabel an und
bauen Sie die Instrumententafel wieder ein.
Schraube
12
Konter-
mutter
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
97
