4 Gerätebeschreibung
4.1

Beschreibung

Der Variomat mit Touch-Steuerung ist eine pumpengesteuerte Druckhalte-, Entgasungs- und Nachspeisestation für Heiz- und
Kühlwassersysteme. Im Wesentlichen besteht der Variomat aus einer Steuereinheit mit Pumpen und mindestens einem
Ausdehnungsgefäß. Eine Membrane im Ausdehnungsgefäß trennt es in einen Luft- und einen Wasserraum. So wird das Eindringen von
Luftsauerstoff in das Ausdehnungswasser verhindert.
Der Variomat mit Touch-Steuerung bietet folgende Sicherheiten:
• Optimierung aller Abläufe zur Druckhaltung, Entgasung und Nachspeisung.
– Kein direktes Einsaugen von Luft durch Kontrolle der Druckhaltung mit automatischer Nachspeisung.
– Keine Zirkulationsprobleme durch freie Blasen im Kreislaufwasser.
– Reduzierung des Korrosionsschadens durch Sauerstoffentzug aus dem Füll- und Nachspeisewasser.

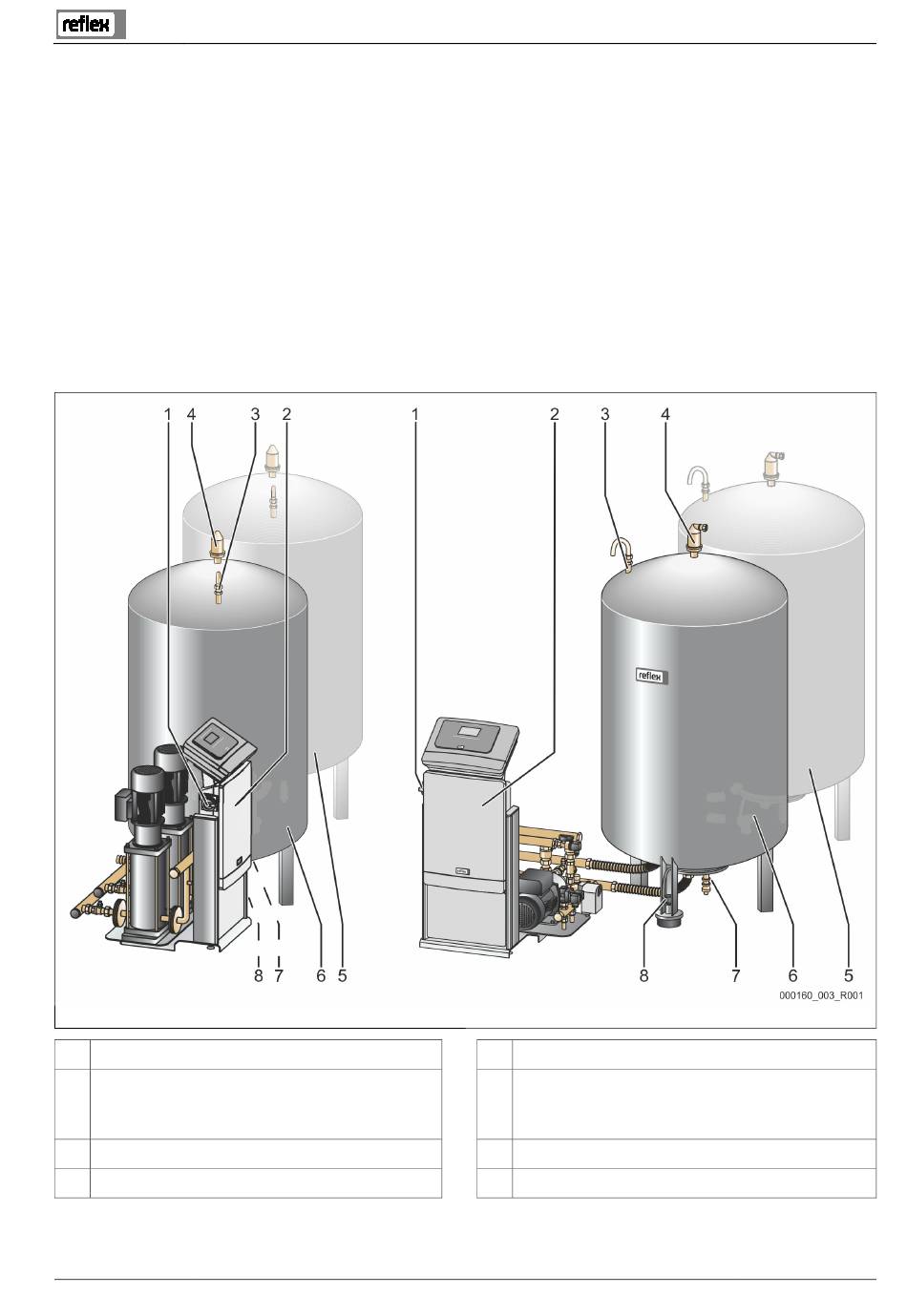

4.2 Übersichtsdarstellung
Variomat mit Touch-Steuerung und zwei Pumpen
1 Hauptschalter
2 Steuereinheit
• Pumpe(en)
• Steuerung „Reflex Control Touch"
3 Ausgleichsbogen „VE"
4 Entgasungsventil „DV"
Variomat mit Touch-Steuerung — 06.07.2016 - Rev. B
Variomat mit Touch-Steuerung und einer Pumpe
5 Folgegefäß „VF"
6 Grundgefäß „VF"
7 Füll- und Entleerungshahn „FD"
8 Niveaumessung „LIS"
