Technische Daten
6.6 Ethernet-Anschlüsse
6
6

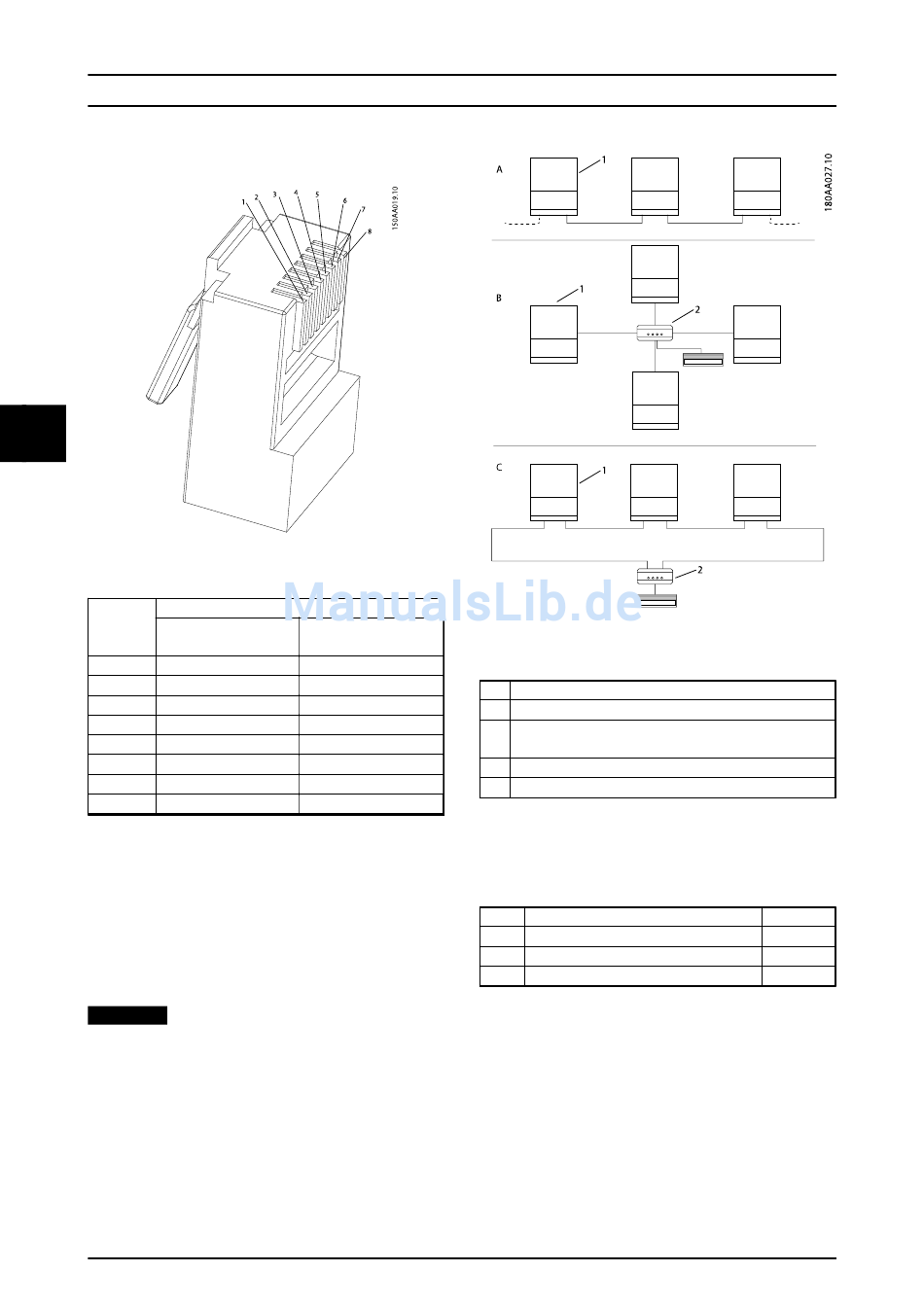

Abbildung 6.2 Pinbelegung des RJ-45-Steckers für Ethernet
Farbstandard
Pinbelegu
ng
Cat. 5
Ethernet
T-568A
1. RX+
Grün/Weiß
2. RX
Grün
3. TX+
Orange/Weiß
4.
Blau
5.
Blau/Weiß
6. TX-
Orange
7.
Braun/Weiß
8.
Braun
Tabelle 6.6 Pinbelegung des RJ-45-Steckers für Ethernet
6.6.1 Netzwerktopologie
Der Wechselrichter verfügt über zwei Ethernet-RJ-45-
Buchsen, die den Anschluss mehrerer Wechselrichter in
einer Linientopologie ermöglichen (als Alternative zur
üblichen Sterntopologie).
HINWEIS
Ringtopologie (C in Abbildung 6.3) ist nur zulässig, wenn
sie mit einem Ethernet-Switch realisiert wird, der das
Spanning-Tree-Protokoll unterstützt.
36
Cat. 5
T-568B
Orange/Weiß
Orange
Grün/Weiß
Blau
Blau/Weiß
Grün
Braun/Weiß
Braun
L00410648-02_03 / Rev.-Datum: 2014-10-03
Abbildung 6.3 Netzwerktopologie
A
Lineare Verkettung
B
Sterntopologie
C
Ringtopologie (nur bei Einsatz des Spanning-Tree-
Protokolls)
1
MLX-Wechselrichter
2
Ethernet-Switch
Tabelle 6.7 Netzwerktopologie
Status der LEDs neben der Ethernet-Schnittstelle ist in
Tabelle 6.8 erklärt. Pro Schnittstelle gibt es 2 LEDs.
Status Gelbe LED
Off
10 MBit/s Verbindungsgeschwindigkeit
On
10 MBit Verbindungsgeschwindigkeit
Blinkt
-
Tabelle 6.8 LED-Status
Grüne LED
Kein Link
Link
Aktivität
