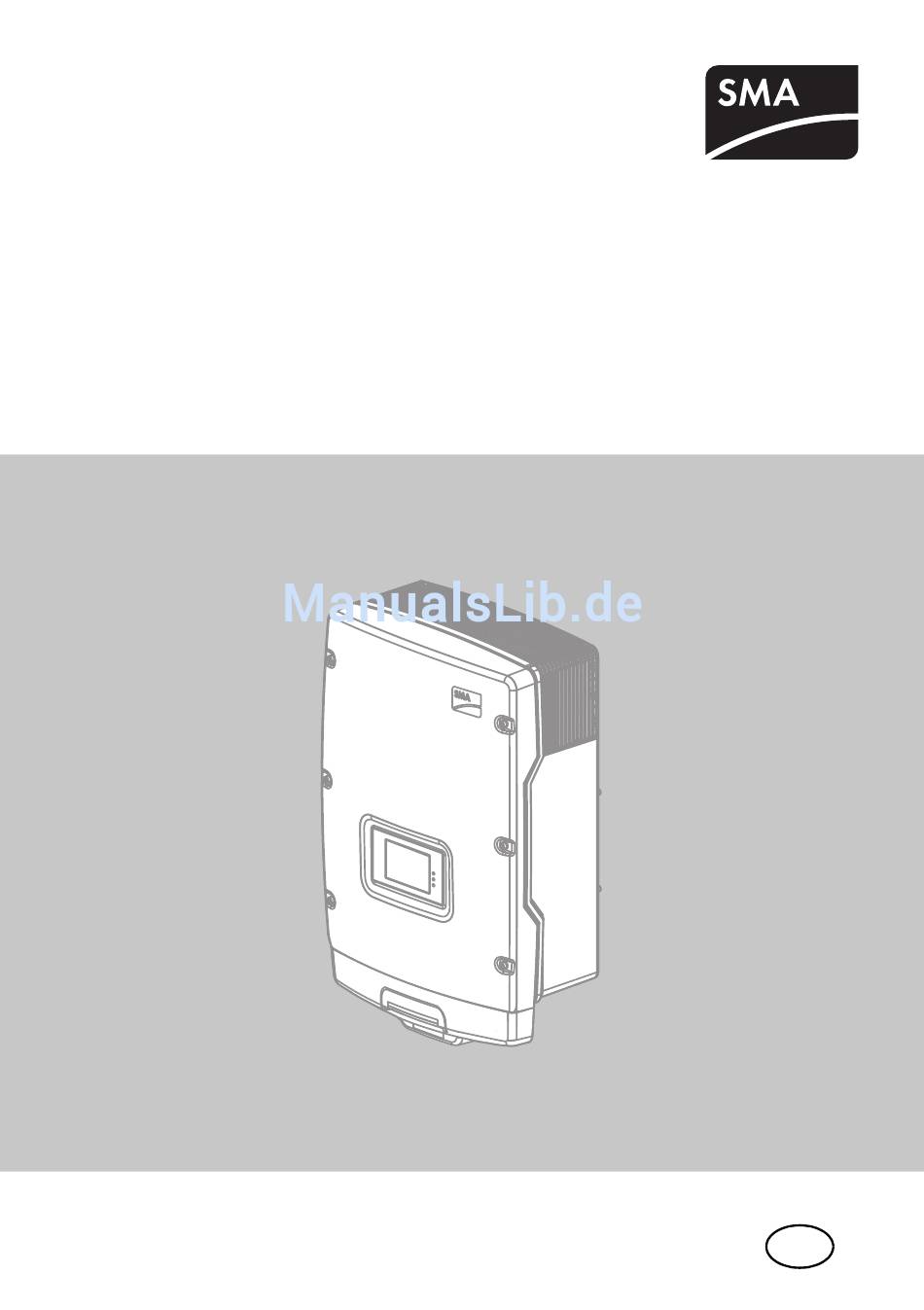

- Seite 1 PV-Wechselrichter SUNNY TRIPOWER 5000TL / 6000TL / 7000TL / 8000TL / 9000TL Bedienungsanleitung STP5-9TL-BA-de-10 | TBDE-STP5-9TL | Version 1.0...
-
Seite 3: Inhaltsverzeichnis
SMA Solar Technology AG Inhaltsverzeichnis Inhaltsverzeichnis Hinweise zu diesem Dokument..... . 5 Sicherheit ........7 Bestimmungsgemäße Verwendung. - Seite 4 Inhaltsverzeichnis SMA Solar Technology AG STP5-9TL-BA-de-10 Bedienungsanleitung...
-
Seite 5: Hinweise Zu Diesem Dokument
SMA Solar Technology AG 1 Hinweise zu diesem Dokument Hinweise zu diesem Dokument Gültigkeitsbereich Dieses Dokument gilt für folgende Gerätetypen ab Firmware-Version 2.00: • STP 5000TL-20 • STP 6000TL-20 • STP 7000TL-20 • STP 8000TL-20 • STP 9000TL-20 Zielgruppe Dieses Dokument ist für Endanwender. - Seite 6 1 Hinweise zu diesem Dokument SMA Solar Technology AG Nomenklatur Vollständige Benennung Benennung in diesem Dokument Electronic Solar Switch PV‑Anlage Anlage ® SMA Bluetooth Wireless Technology Bluetooth Sunny Tripower Wechselrichter, Produkt SMA Webconnect-Funktion Webconnect-Funktion Abkürzungen Abkürzung Benennung Erklärung Alternating Current...
-
Seite 7: Sicherheit
Aus Sicherheitsgründen ist es untersagt, das Produkt zu verändern oder Bauteile einzubauen, die nicht ausdrücklich von SMA Solar Technology AG für dieses Produkt empfohlen oder vertrieben werden. Die beigefügten Dokumentationen sind Bestandteil des Produkts. • Die Dokumentationen lesen und beachten. -
Seite 8: Sicherheitshinweise
2 Sicherheit SMA Solar Technology AG 2.2 Sicherheitshinweise Stromschlag An den spannungsführenden Bauteilen des Wechselrichters liegen hohe Spannungen an, die lebensgefährliche Stromschläge verursachen können. • Den Wechselrichter nicht öffnen. • Alle Arbeiten (z. B. Reparatur, Umrüstung) am Wechselrichter dürfen ausschließlich durch eine Fachkraft erfolgen. -
Seite 9: Produktbeschreibung

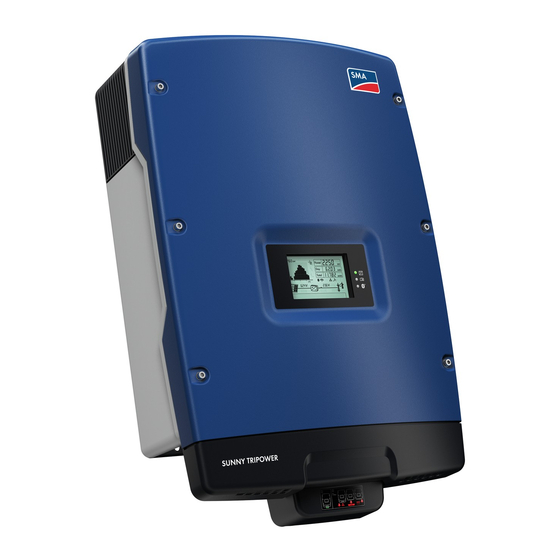

SMA Solar Technology AG 3 Produktbeschreibung Produktbeschreibung 3.1 Sunny Tripower Der Sunny Tripower ist ein transformatorloser PV‑Wechselrichter mit 2 MPP‑Trackern, der den Gleichstrom des PV‑Generators in netzkonformen Drehstrom wandelt und diesen in das öffentliche Stromnetz einspeist. Abbildung 2: Aufbau des Sunny Tripower... - Seite 10 3 Produktbeschreibung SMA Solar Technology AG Symbole auf dem Wechselrichter Symbol Bezeichnung Erklärung Wechselrichter Dieses Symbol definiert die Funktion der grünen LED. Die grüne LED signalisiert den Betriebszustand des Wechselrichters. Dokumentation beachten Dieses Symbol definiert die Funktion der roten LED. Die rote LED signalisiert einen Fehler.
-
Seite 11: Display
SMA Solar Technology AG 3 Produktbeschreibung 3.2 Display Das Display zeigt die aktuellen Betriebsdaten des Wechselrichters (z. B. aktuelle Leistung, Tagesenergie, Gesamtenergie) und Ereignisse oder Fehler. Energie und Leistung werden als Balken im Diagramm dargestellt. Die Werte auf dem Display können von den tatsächlichen Werten abweichen und dürfen nicht als Grundlage für die Abrechnung genutzt werden. - Seite 12 3 Produktbeschreibung SMA Solar Technology AG Position Bezeichnung Erklärung Ereignisnummer mit Ereignisnummer von Fehlern, die sich auf den Bezug auf den Wechselrichter beziehen Wechselrichter Eingangsspannung/ Zeigt im Wechsel Eingangsspannung und Eingangsstrom Eingangsstrom eines Eingangs an Ereignisnummer mit Ereignisnummer von Fehlern, die sich auf den Bezug auf den PV‑Generator beziehen...
- Seite 13 SMA Solar Technology AG 3 Produktbeschreibung Symbol Bezeichnung Erklärung Bluetooth Zeigt an, dass eine aktive Bluetooth Verbindung aufgebaut ist Bluetooth Zeigt die Qualität der Bluetooth Verbindung zu anderen Bluetooth Geräten an Verbindungsqualität Speedwire Zeigt an, dass eine Verbindung zu einem Netzwerk besteht Webconnect‑Funktion...
-
Seite 14: Typenschild
3 Produktbeschreibung SMA Solar Technology AG 3.3 Typenschild Das Typenschild identifiziert den Wechselrichter eindeutig. Das Typenschild befindet sich auf der rechten Seite des Gehäuses. Rechts neben dem Typenschild befindet sich ein zusätzlicher Aufkleber mit Angaben für die Registrierung im Sunny Portal. - Seite 15 SMA Solar Technology AG 3 Produktbeschreibung Symbole auf dem Typenschild Symbol Bezeichnung Erklärung Lebensgefahr durch hohe Das Produkt arbeitet mit hohen Spannung Spannungen. Alle Arbeiten am Wechselrichter dürfen ausschließlich durch Fachkräfte erfolgen. Verbrennungsgefahr durch Das Produkt kann während des Betriebs heiße Oberfläche...
-
Seite 16: Electronic Solar Switch (Ess)
3 Produktbeschreibung SMA Solar Technology AG Symbol Bezeichnung Erklärung RAL-Gütezeichen Solar Das Produkt entspricht den Anforderungen des deutschen Instituts für Gütesicherung und Kennzeichnung. Geprüfte Sicherheit Das Produkt wurde durch den VDE geprüft und entspricht den Anforderungen des deutschen Produktsicherheitsgesetzes. C-Tick... -
Seite 17: Led-Signale
SMA Solar Technology AG 4 LED-Signale LED-Signale Die LEDs stellen den Betriebszustand des Wechselrichters dar. Bezeichnung Status Erklärung Grüne LED leuchtet Betrieb Wenn ein Ereignis auftritt, wird im Display die konkrete Ereignismeldung angezeigt. blinkt Die Bedingungen für die Aufschaltung auf das öffentliche Stromnetz sind nicht erfüllt. -
Seite 18: Wechselrichter Reinigen
5 Wechselrichter reinigen SMA Solar Technology AG Wechselrichter reinigen • Beschädigung des Displays durch Verwendung von Reinigungsmitteln • Wenn der Wechselrichter verschmutzt ist, den Gehäusedeckel, das Display und die LEDs ausschließlich mit klarem Wasser und einem Tuch reinigen. STP5-9TL-BA-de-10 Bedienungsanleitung... -
Seite 19: Glossar
SMA Solar Technology AG 6 Glossar Glossar Bluetooth Bluetooth ist eine Funktechnik, über die der Wechselrichter und andere Kommunikationsprodukte miteinander kommunizieren können. Für die Bluetooth Kommunikation ist nicht unbedingt ein Sichtkontakt zwischen den Bluetooth Geräten notwendig. Energie Energie ist die Leistung, die ein System in einer bestimmten Zeiteinheit abgeben oder aufnehmen kann. -
Seite 20: Kontakt
7 Kontakt SMA Solar Technology AG Kontakt Bei technischen Problemen wenden Sie sich zuerst an Ihren Installateur. Folgende Daten sind erforderlich, um Ihnen gezielt helfen zu können: • Gerätetyp des Wechselrichters • Seriennummer des Wechselrichters • Firmware-Version des Wechselrichters • Gegebenenfalls länderspezifische Sondereinstellungen des Wechselrichters •... - Seite 23 Die in diesen Unterlagen enthaltenen Informationen sind Eigentum der SMA Solar Technology AG. Die Veröffentlichung, ganz oder in Teilen, bedarf der schriftlichen Zustimmung der SMA Solar Technology AG. Eine innerbetriebliche Vervielfältigung, die zur Evaluierung des Produktes oder zum sachgemäßen Einsatz bestimmt ist, ist erlaubt und nicht genehmigungspflichtig.
