5 Kommunikation und Systemplanung, Wechselrichtermanager
5.1 Ethernet-Kommunikation
5.1.1 Systemübersicht
Die Anlage besteht aus 4 Komponenten:

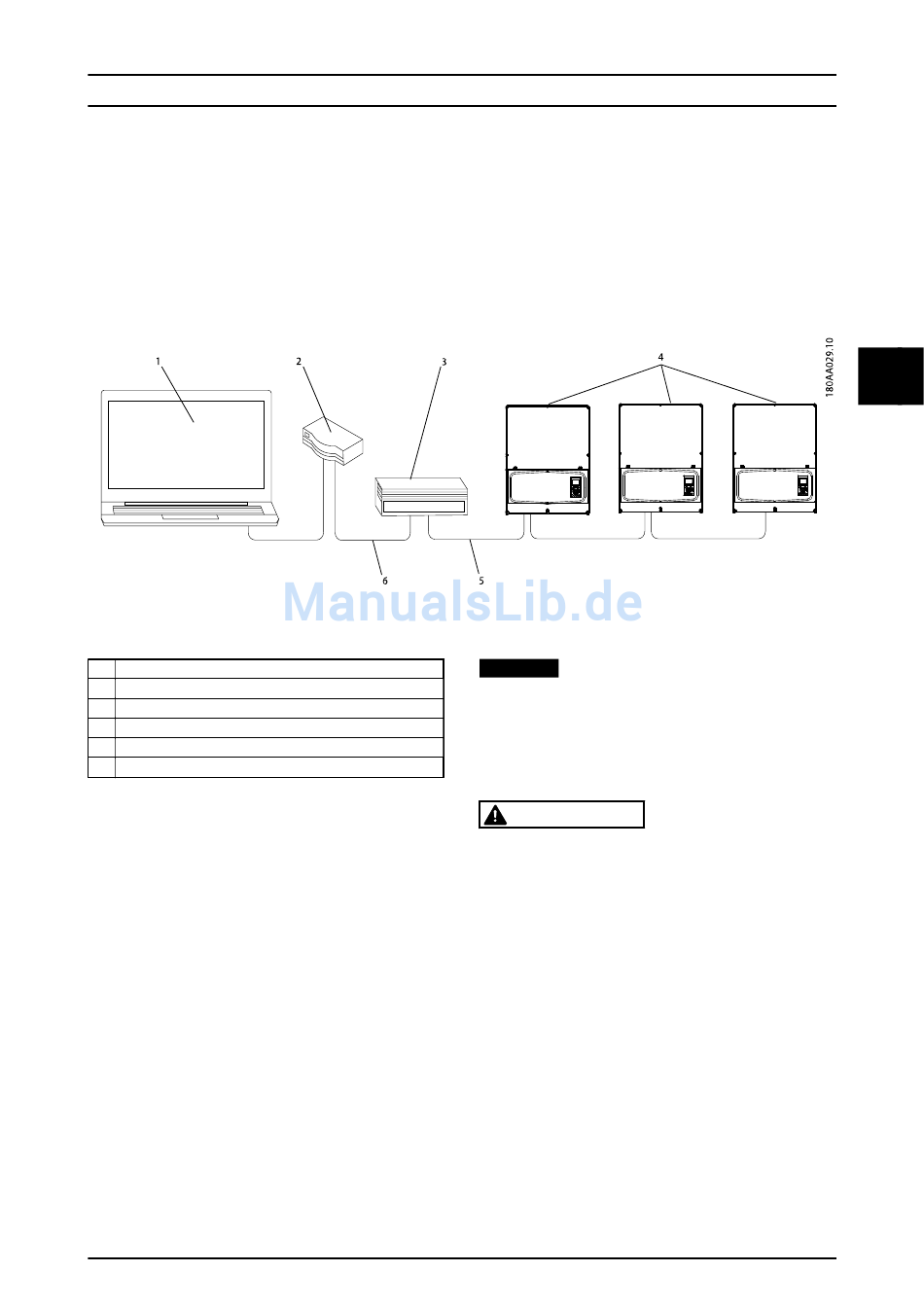

Abbildung 5.1 Inbetriebnahme von Wechselrichtern über LCS-Tool
1
LCS-Tool
2
Router/DHCP
3
MLX-Wechselrichtermanager
4
MLX-Wechselrichter
5
LAN 2
6
LAN 1
Dieser Abschnitt beschreibt die Arbeitsweise des Systems
und die Funktion der einzelnen Komponenten.
Das System ist in zwei Ethernet-Netzwerke unterteilt;
Anlagennetzwerk und Wechselrichternetzwerk (siehe
Abbildung 5.1). Das Anlagennetzwerk ist die Kommunikati-
onsschnittstelle zur Anlage und kann zusammen mit
anderer IT-Ausrüstung betrieben werden, wohingegen das
Wechselrichternetzwerk nur für Wechselrichter der MLX-
Serie verwendet werden darf.
Das Anlagennetzwerk muss mit einem Router/DHCP-Server
ausgestattet sein, da der Wechselrichter eine automatische
IP-Zuweisung benötigt. Es wird empfohlen, professionelle
Router und Verteiler zu verwenden.
•
•
•
•
HINWEIS
Beim Entwurf des Anlagennetzwerkes muss die
Netzwerksicherheit berücksichtigt werden, damit nur
autorisiertes Personal Zugriff auf das Anlagennetzwerk
hat. Dies ist besonders wichtig, wenn das Anlagen-
netzwerk mit dem Internet verbunden ist.
WARNUNG
SMA übernimmt keine Haftung für Schäden oder
Verluste, die durch unbefugten Zugriff auf die Anlage
entstanden sind.
Die Wechselrichter sind mit einem 2-Port-Ethernet-Switch
ausgestattet, der eine verkettete Verbindung ermöglicht.
Der Wechselrichtermanager hostet den DHCP-Server für die
bis zu 42 Wechselrichter, die pro Wechselrichtermanager
angeschlossen werden können. Damit die Anlage in
Betrieb genommen werden kann, müssen alle Wechsel-
richter an den Wechselrichtermanager angeschlossen sein.
Wenn die Wechselrichter die Verbindung verlieren, werden
sie vom Netz genommen. Anlagen, die mehr als
42 Wechselrichter benötigen, können mehrere Wechselrich-
termanager im Anlagennetzwerk verwenden.
L00410648-02_03 / Rev.-Datum: 2014-10-03
PC mit LCS-Software
Router/DHCP für das Anlagennetzwerk
Wechselrichtermanager
MLX-Wechselrichter
