Systemplanung – Mechanisch
3 Systemplanung – Mechanisch
Dieser Abschnitt enthält allgemeine Informationen zur
Planung der mechanischen Installation des MLX-Wechsel-
3
3
richters, einschließlich Montage und Kabelspezifikationen.
3.1 Auspacken
Inhalt:
•
Wechselrichter
•
Wandhalterung
•
Inhalt des Zubehörbeutels:
•
•
•
•
•
•
Installationsanleitung, Booklet-Format
•
Kurzanleitung , Posterformat
3.2 Installation

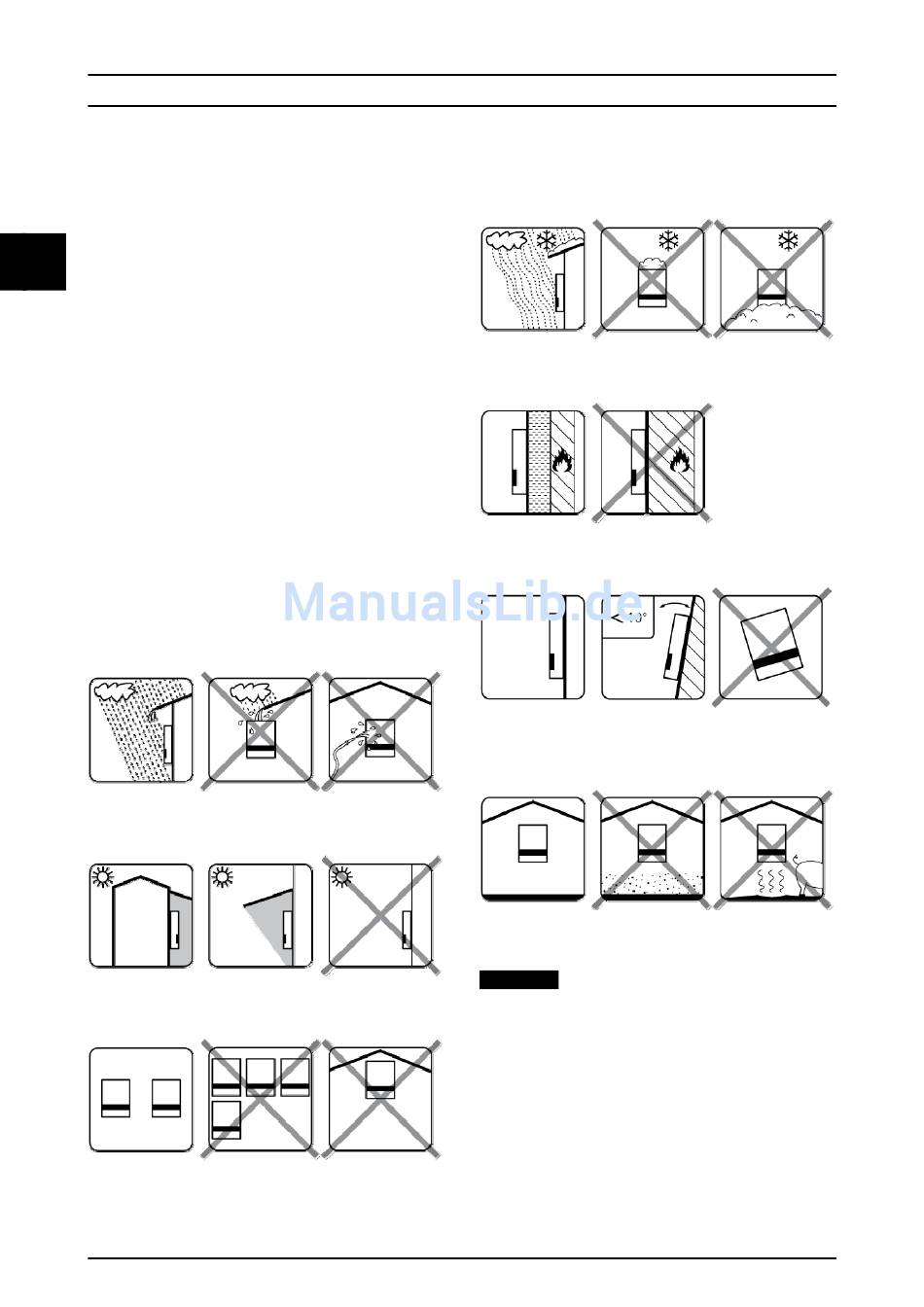

Abbildung 3.1 Ständigen Kontakt mit Wasser vermeiden
Abbildung 3.2 Direkte Sonneneinstrahlung vermeiden
Abbildung 3.3 Ausreichende Luftströmung sicherstellen
16
6 Wanddübel, 8 x 50 mm
6 Befestigungsschrauben, 6 x 60 mm
1 M25 Kabelverschraubung mit
Dichtungsmanschette für Ethernet-Kabel
2 Kabelkanäle mit Bügelschelle (2" - nur
bei UL Version)
1 Erdungsbolzen, 6 x 12 mm
L00410648-02_03 / Rev.-Datum: 2014-10-03
Abbildung 3.4 Ausreichende Luftströmung sicherstellen
Abbildung 3.5 Auf nicht entflammbarer Oberfläche montieren
Abbildung 3.6 Gerade auf vertikaler Oberfläche einbauen. Eine
Neigung von bis zu 10 Grad ist zulässig.
Abbildung 3.7 Staub und Ammoniakgase vermeiden
HINWEIS
Bei der Auswahl des Installationsorts sicherstellen, dass
die Produkt- und Warnhinweise auf dem Wechselrichter
jederzeit sichtbar sind. Ausführliche Informationen
finden Sie unter 6 Technische Daten.
