- Seite 1 PV-Wechselrichter SUNNY MINI CENTRAL 4600A/5000A/6000A Bedienungsanleitung SMC46-60A-BA-BDE114230 | TBDE-SMC46-60A | Version 3.0...
-
Seite 3: Inhaltsverzeichnis
SMA Solar Technology AG Inhaltsverzeichnis Inhaltsverzeichnis Hinweise zu dieser Anleitung ..... . . 5 Gültigkeitsbereich ........5 Zielgruppe . - Seite 4 Inhaltsverzeichnis SMA Solar Technology AG SMC46-60A-BA-BDE114230 Bedienungsanleitung...
-
Seite 5: Hinweise Zu Dieser Anleitung
SMA Solar Technology AG Hinweise zu dieser Anleitung 1 Hinweise zu dieser Anleitung 1.1 Gültigkeitsbereich Diese Anleitung gilt für folgende Gerätetypen: • SMC 4600A • SMC 5000A • SMC 6000A • SMC 4600A-11 • SMC 5000A-11 • SMC 6000A-11 • SMC 5000A-IT •... -
Seite 6: Verwendete Symbole
Hinweise zu dieser Anleitung SMA Solar Technology AG 1.4 Verwendete Symbole In dieser Anleitung werden folgende Arten von Sicherheitshinweisen und allgemeine Hinweise verwendet: GEFAHR! „GEFAHR“ kennzeichnet einen Sicherheitshinweis, dessen Nichtbeachtung unmittelbar zum Tod oder zu schwerer Körperverletzung führt! WARNUNG! „WARNUNG“ kennzeichnet einen Sicherheitshinweis, dessen Nichtbeachtung zum Tod oder zu schwerer Körperverletzung führen kann! -
Seite 7: Sicherheit
Verwenden Sie den Sunny Mini Central nicht für andere Zwecke als hier beschrieben. Abweichende Verwendungsarten, Umbauten am Sunny Mini Central sowie der Einbau von Bauteilen, die nicht ausdrücklich von SMA Solar Technology AG empfohlen oder vertrieben werden, lassen die Gewährleistungsansprüche und die Betriebserlaubnis erlöschen. Bei Fragen zu der bestimmungsgemäßen Verwendung des Wechselrichters wenden Sie sich an die SMA Service Line. -
Seite 8: Sicherheitshinweise
Sicherheit SMA Solar Technology AG 2.2 Sicherheitshinweise GEFAHR! Stromschlag durch hohe Spannungen im Wechselrichter. Auch wenn von außen keine Spannungen anliegen, können im Wechselrichter hohe Spannungen auftreten. Folgende Arbeiten dürfen ausschließlich durch eine ausgebildete Elektrofachkraft erfolgen: • Elektrische Installation • Reparatur •... -
Seite 9: Erklärung Der Symbole
SMA Solar Technology AG Sicherheit 2.3 Erklärung der Symbole 2.3.1 Symbole am Wechselrichter Symbol Erklärung Betriebsanzeige. Erdschluss oder Varistor defekt. Informieren Sie Ihren Installateur. Es ist ein Fehler aufgetreten. Informieren Sie sofort Ihren Installateur. Durch Klopfen an den Gehäusedeckel können Sie das Display bedienen. -
Seite 10: Symbole Auf Dem Typenschild
Sicherheit SMA Solar Technology AG 2.3.2 Symbole auf dem Typenschild Symbol Erklärung Warnung vor gefährlicher elektrischer Spannung. Der Wechselrichter arbeitet mit hohen Spannungen. Alle Arbeiten am Wechselrichter dürfen ausschließlich durch eine ausgebildete Elektrofachkraft erfolgen. Warnung vor heißer Oberfläche. Der Wechselrichter kann während des Betriebs heiß werden. Vermeiden Sie Berührungen während des Betriebs. -
Seite 11: Produktübersicht

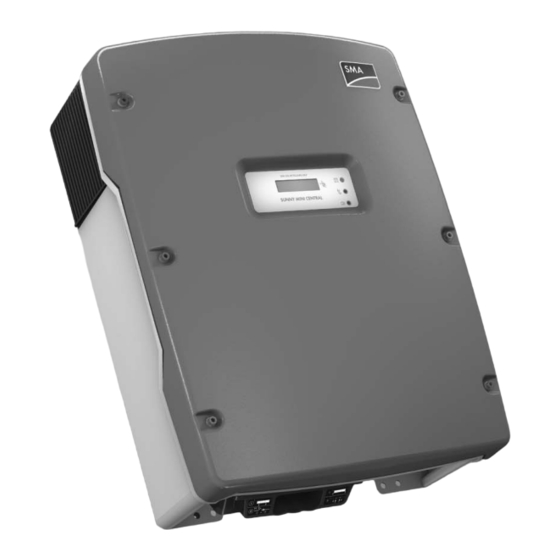

SMA Solar Technology AG Produktübersicht 3 Produktübersicht Position Bezeichnung Display Gehäusedeckel LEDs Grüne LED = Betrieb Rote LED = Erdschluss oder Varistor defekt Gelbe LED = Störung Lüftungsgitter Typenschild zur Identifikation des Wechselrichters über die Seriennummer (Serial No.). Bedienungsanleitung SMC46-60A-BA-BDE114230... -
Seite 12: Display
Display SMA Solar Technology AG 4 Display 4.1 Bedienung Das Display zeigt aktuelle Werte Ihrer Anlage an. Die angzeigten Werte werden alle 5 Sekunden aktualisiert. Durch Klopfen an den Gehäusedeckel können Sie das Display bedienen. 1-mal klopfen: Die Hintergrundbeleuchtung schaltet ein oder das Display schaltet eine Meldung weiter. -
Seite 13: Display-Meldungen Während Einer Störung
SMA Solar Technology AG Display Bei fehlerfreiem Aufschalten des Wechselrichters auf das öffentliche Stromnetz werden nach ca. 1 Minute die nachstehenden Meldungen im Wechsel angezeigt. Jede Meldung erscheint für 5 Sekunden, danach beginnt der Zyklus von vorn. Display-Meldung Beschreibung Erzeugte Energie des aktuellen Tages Statusmeldung „MPP“... -
Seite 14: Led-Signale
LED-Signale SMA Solar Technology AG 5 LED-Signale Zustand Beschreibung Alle LEDs sind Der Wechselrichter initialisiert sich. Alle LEDs sind Die DC-Eingangsspannung am Wechselrichter ist für eine Einspeisung zu gering. Alle LEDs Der Wechselrichter befindet sich in der Startphase. blinken Grüne LED Der Wechselrichter speist in das öffentliche Stromnetz ein. - Seite 15 SMA Solar Technology AG LED-Signale Zustand Beschreibung Grüne LED Dieses Blinken kann folgende Ursachen haben: blinkt • Der Wechselrichter überwacht das öffentliche Stromnetz und wartet, dass die DC-Spannung eine bestimmte Grenze erreicht, damit er mit der Netzeinspeisung beginnen kann. • Unterbrechung des Betriebs.
-
Seite 16: Sichtkontrolle, Wartung Und Reinigung
Sichtkontrolle, Wartung und Reinigung SMA Solar Technology AG 6 Sichtkontrolle, Wartung und Reinigung Sichtkontrolle Kontrollieren Sie den Wechselrichter und die Kabel auf äußerlich sichtbare Beschädigungen. Setzen Sie sich bei Beschädigungen mit Ihrem Installateur in Verbindung. Nehmen Sie keine Reparaturen selbstständig vor. -
Seite 17: Fehlersuche
SMA Solar Technology AG Fehlersuche 7 Fehlersuche 7.1 Statusmeldungen Ihr Wechselrichter kann sich in verschiedenen Betriebszuständen befinden. Diese werden in Form von Statusmeldungen dargestellt und können je nach Kommunikationsart variieren. Meldung Beschreibung Balanced Der Wechselrichter hat sich vom öffentlichen Stromnetz getrennt oder begrenzt seine Leistung im 10-Minuten-Mittelwert auf 4,6 kVA (in Italien: 6 kVA). -
Seite 18: Messkanäle
Fehlersuche SMA Solar Technology AG 7.2 Messkanäle Ist Ihr Wechselrichter mit einem Kommunikationsprodukt ausgestattet, können zur Diagnose zahlreiche Messkanäle und Meldungen übermittelt werden. Messkanal Beschreibung Balancer Zeigt den aktuellen Betriebsmodus des Wechselrichters an, der unter dem Betriebsparameter „PowerBalancer“ eingestellt ist. E-Total... -
Seite 19: Glossar
SMA Solar Technology AG Glossar 8 Glossar Abkürzung für „Alternating Current“ (Wechselstrom). Abkürzung für „Direct Current“ (Gleichstrom). Derating Englisch für „Drosselung“: gesteuerte Reduzierung der Leistung, meist in Abhängigkeit von Bauteiltemperaturen. Electronic Solar Switch (ESS) Der Electronic Solar Switch ist Bestandteil der DC-Trenneinrichtung des Wechselrichters. Der Electronic Solar Switch muss an der Unterseite des Wechselrichters fest eingesteckt sein und darf nur von einer Elektrofachkraft abgezogen werden. -
Seite 20: Kontakt
Kontakt SMA Solar Technology AG 9 Kontakt Bei technischen Problemen wenden Sie sich zuerst an Ihren Installateur. Folgende Daten sind erforderlich, um Ihnen gezielt helfen zu können: • Gerätetyp des Wechselrichters • Seriennummer des Wechselrichters • Art und Anzahl der angeschlossenen PV-Module •... -
Seite 23: Haftungsausschluss
Die Nutzung der mitgelieferten von der SMA Solar Technology AG hergestellten Software unterliegt zusätzlich den folgenden Bedingungen: • Die SMA Solar Technology AG lehnt jegliche Haftung für direkte oder indirekte Folgeschäden, die sich aus der Verwendung der von SMA Solar Technology AG erstellten Software ergeben, ab. Dies gilt auch für die Leistung beziehungsweise Nicht- Leistung von Support-Tätigkeiten.
