Anforderungen an die Montage
Rahmengestell
Montage der
2D-LiDAR-Sensoren
Leseergebnis
optimieren
8025815/V1-0/2020-07-06|SICK
Irrtümer und Änderungen vorbehalten
▸
Stabiles und gegen Verdrehung gesichertes Rahmengestell mit ausreichender
Tragkraft verwenden.
▸
Rahmengestell erschütterungsfrei und schwingungsfrei am Fördersystem anbringen.
▸
Rahmengestell im rechten Winkel zur Förderrichtung ausrichten.
HINWEIS! Item-Aluminium-Profile verwenden.

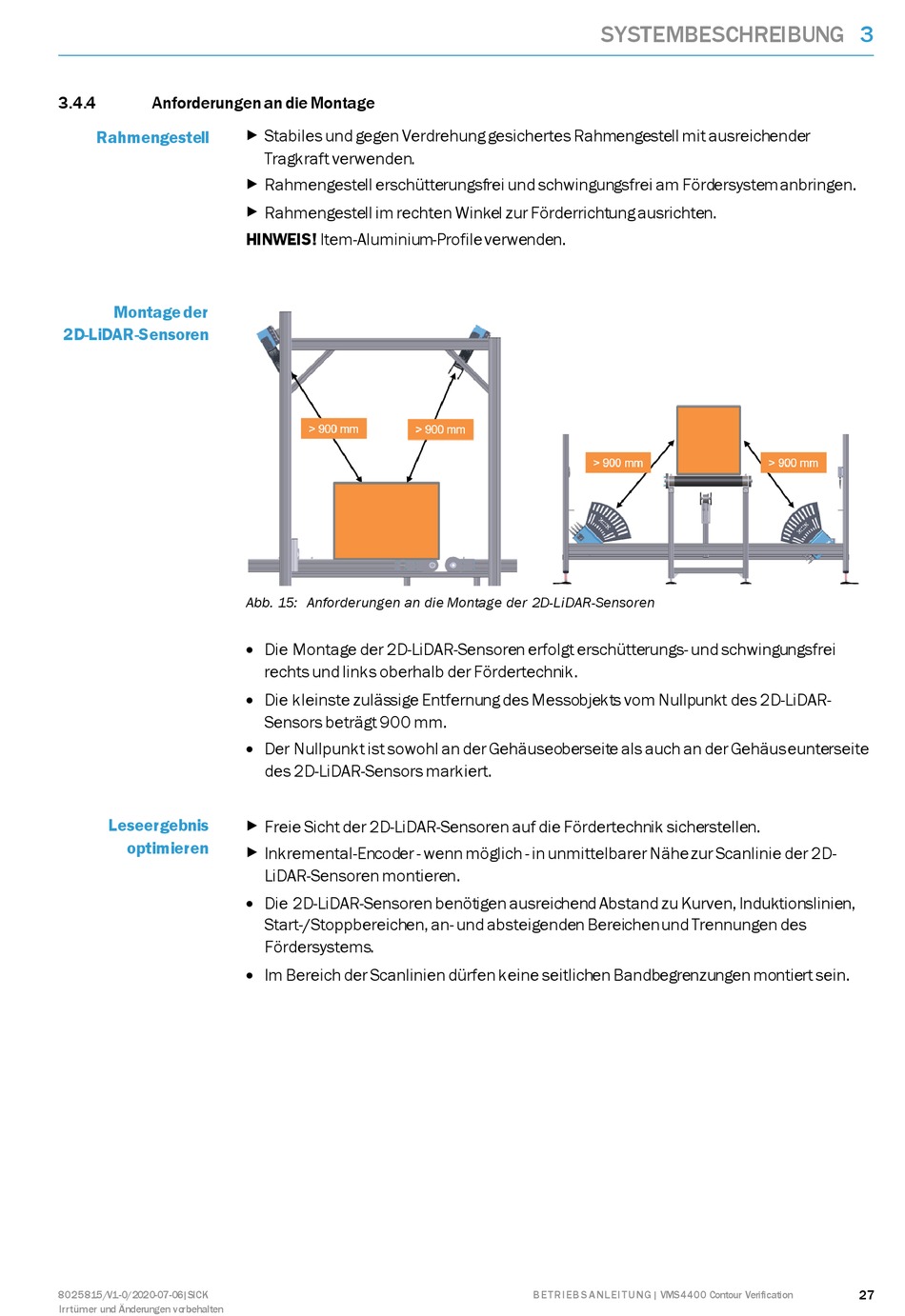

Abb. 15: Anforderungen an die Montage der 2D-LiDAR-Sensoren
Die Montage der 2D-LiDAR-Sensoren erfolgt erschütterungs- und schwingungsfrei
rechts und links oberhalb der Fördertechnik.
Die kleinste zulässige Entfernung des Messobjekts vom Nullpunkt des 2D-LiDAR-
Sensors beträgt 900 mm.
Der Nullpunkt ist sowohl an der Gehäuseoberseite als auch an der Gehäuseunterseite
des 2D-LiDAR-Sensors markiert.
▸
Freie Sicht der 2D-LiDAR-Sensoren auf die Fördertechnik sicherstellen.
▸
Inkremental-Encoder - wenn möglich - in unmittelbarer Nähe zur Scanlinie der 2D-
LiDAR-Sensoren montieren.
Die 2D-LiDAR-Sensoren benötigen ausreichend Abstand zu Kurven, Induktionslinien,
Start-/Stoppbereichen, an- und absteigenden Bereichen und Trennungen des
Fördersystems.
Im Bereich der Scanlinien dürfen keine seitlichen Bandbegrenzungen montiert sein.
