ELEKTROINSTALLATION
Anschlussübersicht
30
B ET R I EB S A NL EI T U NG | VMS4400 Contour Verification

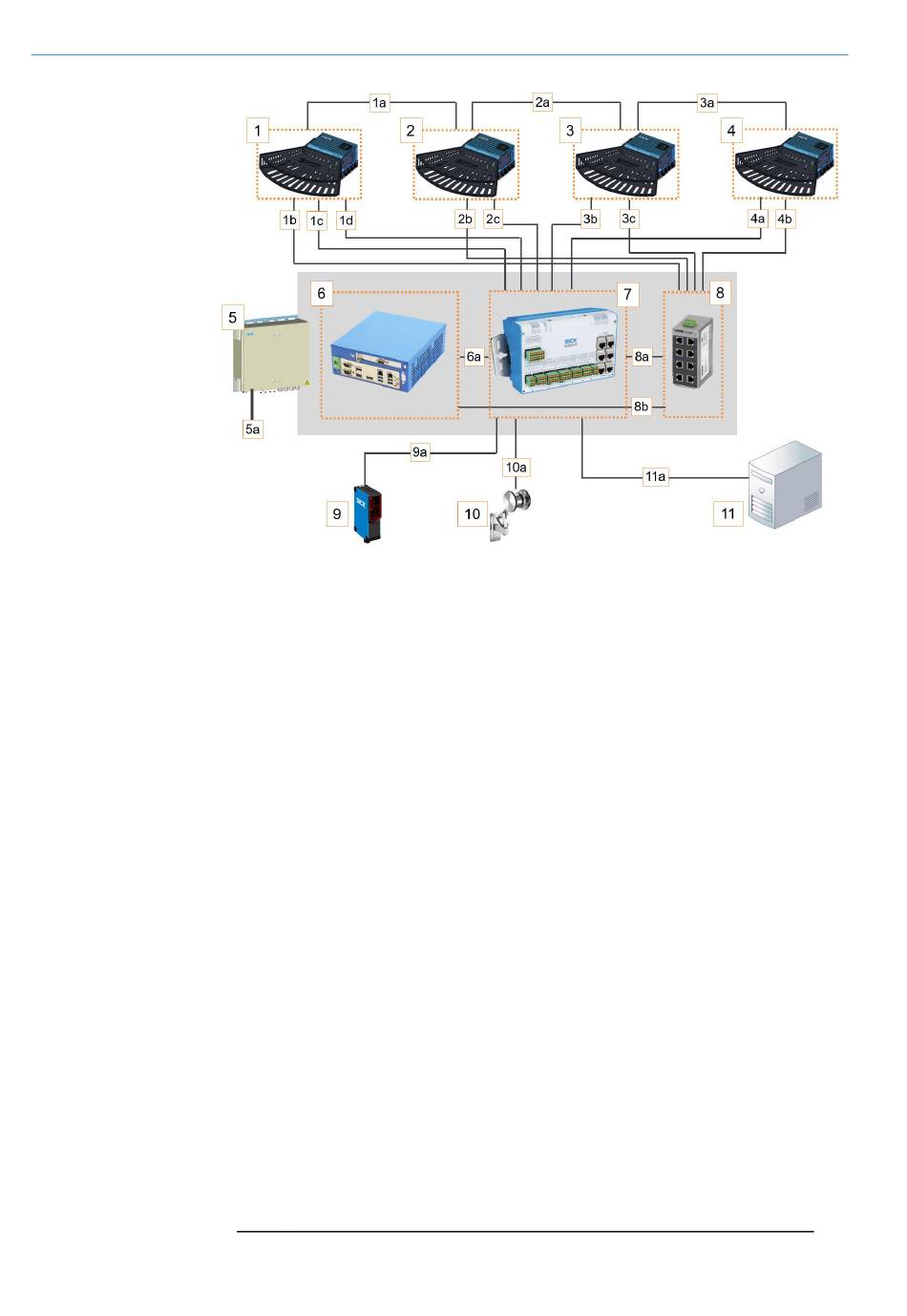

Abb. 16: Anschlussübersicht VMS4400 CV
1
2D-LiDAR-Sensor (Master)
1a
CAN-Bus
1b
Ethernet
1c
CAN-Bus
1d
Inkrement und Synchronisation
2
2D-LiDAR-Sensor (Slave)
2a
CAN Bus
2b
Ethernet
2c
Synchronisation
3
2D-LiDAR-Sensor (Master)
3a
CAN Bus
3b
Ethernet
3c
Synchronisation
4
2D-LiDAR-Sensor (Slave)
4a
Ethernet
4b
Synchronisation
5
Cabinet
5a
Einspeisung AC 100 ...264 V/50 ... 60 Hz
6
Dimensionscontroller (z.B. APU8520)
6a
CAN-Bus Dimensionscontroller --> Systemcontroller
7
Systemcontroller (z.B. SIM2000)
8
Ethernet-Switch
8a
Ethernet-Verbindung zum Systemcontroller
8b
Ethernet-Verbindung zum Dimensionscontroller
9
Reflexions-Lichtschranke
9a
Triggersignal
10
Inkremental-Encoder
10a
Inkremental-Signal
11
Kundensystem
11a
Datenausgabe
8025815/V1-0/2020-07-06|SICK
Irrtümer und Änderungen vorbehalten
