8.3.2
Inkremental-Encoder prüfen
8025815/V1-0/2020-07-06|SICK
Irrtümer und Änderungen vorbehalten
Wurde die Reflexions-Lichtschranke korrekt angeschlossen, müssen beim Drehen der
Fördertechnik am Systemcontroller die beiden LEDs am Encoder-Anschluss leuchten.
Beim MSC800 sind dies zum Beispiel im Klemmblock INC die LEDs am Anschluss INC_1
und INC_2.

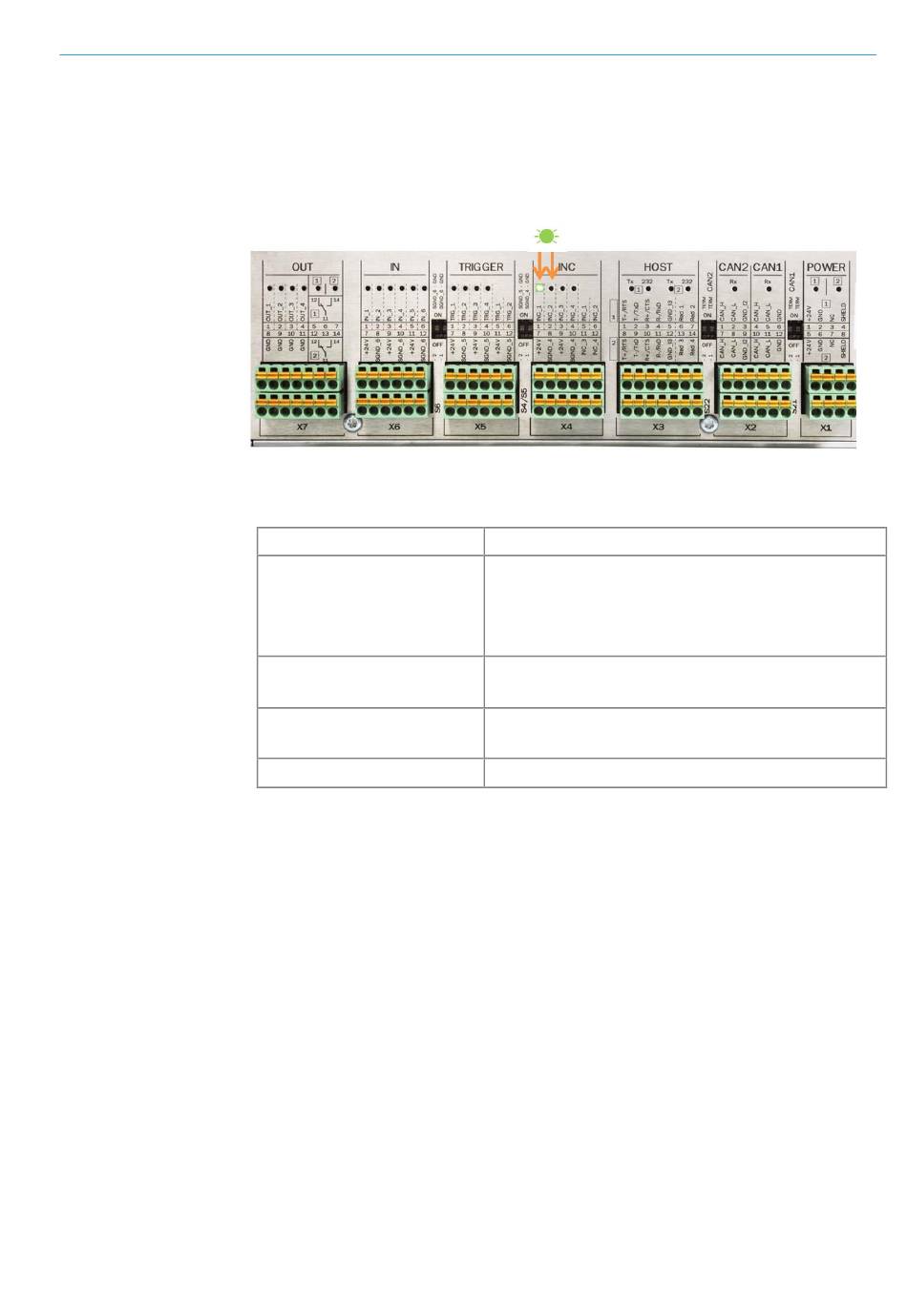

Abb. 32: Inkremental-Signale am Systemcontroller überprüfen (hier beispielhaft am MSC800)
Blinken die LEDs nicht, kann das folgende Ursachen haben:
Ursache
Messrad hat keinen oder nur
unzureichenden Kontakt mit
der Fördertechnik.
Signalground wurde nicht
aktiviert.
Ader ist nicht richtig im
Klemmenblock aufgelegt.
Encoder defekt.
Tab. 8:
Inkremental-Signale am Systemcontroller überprüfen
FEHLERDIAGNOSE
Problem beheben
▸
Bauseits ausreichenden Kontakt des Messrads zur
Fördertechnik sicherstellen.
▸
Messrad mit Abnutzungserscheinungen
austauschen.
▸
Schalter für Signalground gemäß E-Plan korrekt
stellen.
Korrekten Sitz der Adern prüfen.
Gerät tauschen.
B ET R I EB S A NL EI T U NG | VMS4400 Contour Verification
8
51
