3
SYSTEMBESCHREIBUNG
3.2.2
Trigger-Lichtschranke
Eigenschaften
Funktion
14
B ET R I EB S A NL EI T U NG | VMS4400 Contour Verification

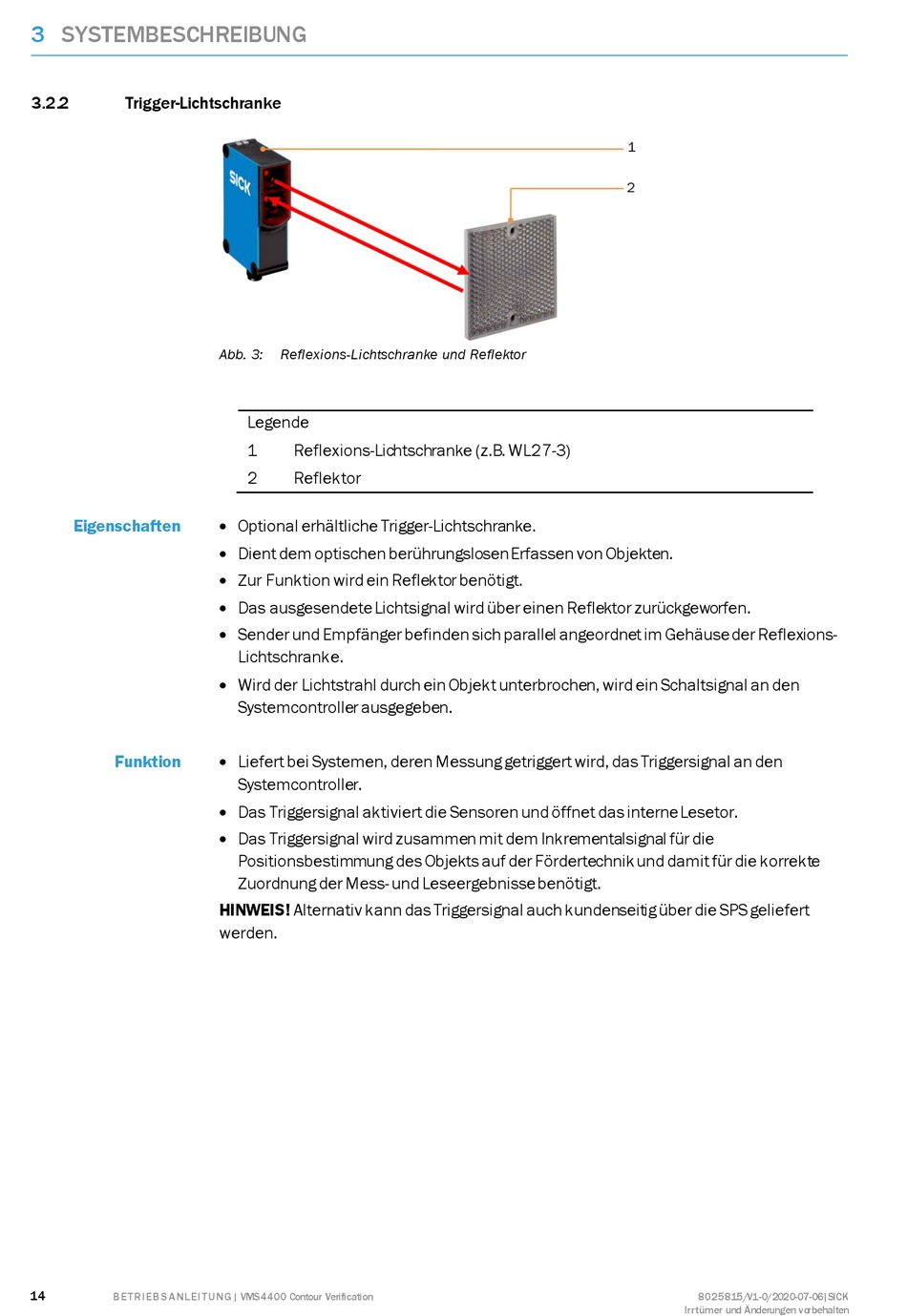

Abb. 3:
Reflexions-Lichtschranke und Reflektor
Legende
1
Reflexions-Lichtschranke (z.B. WL27-3)
2
Reflektor
Optional erhältliche Trigger-Lichtschranke.
Dient dem optischen berührungslosen Erfassen von Objekten.
Zur Funktion wird ein Reflektor benötigt.
Das ausgesendete Lichtsignal wird über einen Reflektor zurückgeworfen.
Sender und Empfänger befinden sich parallel angeordnet im Gehäuse der Reflexions-
Lichtschranke.
Wird der Lichtstrahl durch ein Objekt unterbrochen, wird ein Schaltsignal an den
Systemcontroller ausgegeben.
Liefert bei Systemen, deren Messung getriggert wird, das Triggersignal an den
Systemcontroller.
Das Triggersignal aktiviert die Sensoren und öffnet das interne Lesetor.
Das Triggersignal wird zusammen mit dem Inkrementalsignal für die
Positionsbestimmung des Objekts auf der Fördertechnik und damit für die korrekte
Zuordnung der Mess- und Leseergebnisse benötigt.
HINWEIS! Alternativ kann das Triggersignal auch kundenseitig über die SPS geliefert
werden.
8025815/V1-0/2020-07-06|SICK
Irrtümer und Änderungen vorbehalten
